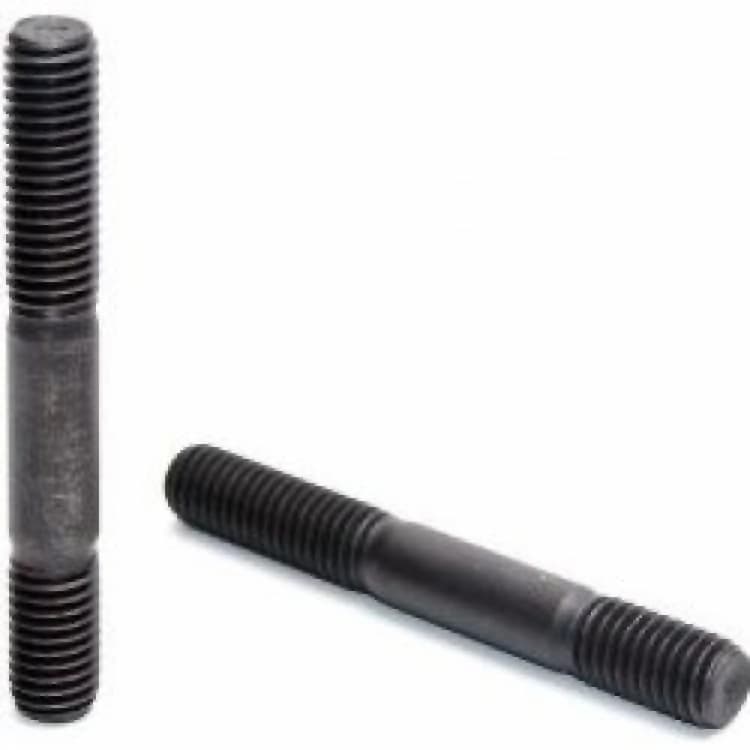

Шпилька 2d 8.8 М10х50, DIN 835 резьбовая с ввинчиваемым концом
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Шпилька DIN 835 отличается длинным ввинчиваемым концом длиной 2d, что необходимо для надежного крепления в «мягких» материалах, таких как алюминиевые и магниевые сплавы. Аналоги стандартов: ГОСТ 22038-76, ГОСТ 22039-76. При замене стандартов необходимо сверять ключевые параметры (диаметр и шаг резьбы, общую длину, тип концов).
Конструкция и исполнение
Конструкция включает короткий ввинчиваемый конец для стационарной установки в корпус детали и длинный гаечный конец. Длинная ввинчиваемая часть (2 диаметра) гарантирует надежность соединения при монтаже в алюминиевые сплавы.
Технические характеристики
Шпилька имеет номинальный диаметр резьбы M10 длиной 50 мм. Геометрические параметры стержня: длина ввинчиваемого конца 20 мм. Шпилька изготовлена из качественной конструкционной стали. Высокопрочная шпилька класса 8.8 предназначена для нагруженных узлов машин.
Рекомендации по монтажу
Для монтажа шпильки в резьбовое отверстие рекомендуется использовать метод 'двух гаек' или специализированный шпильковерт.
| DIN | ГОСТ |
|---|---|
| DIN 835 | ГОСТ 22038-76, ГОСТ 22039-76 |

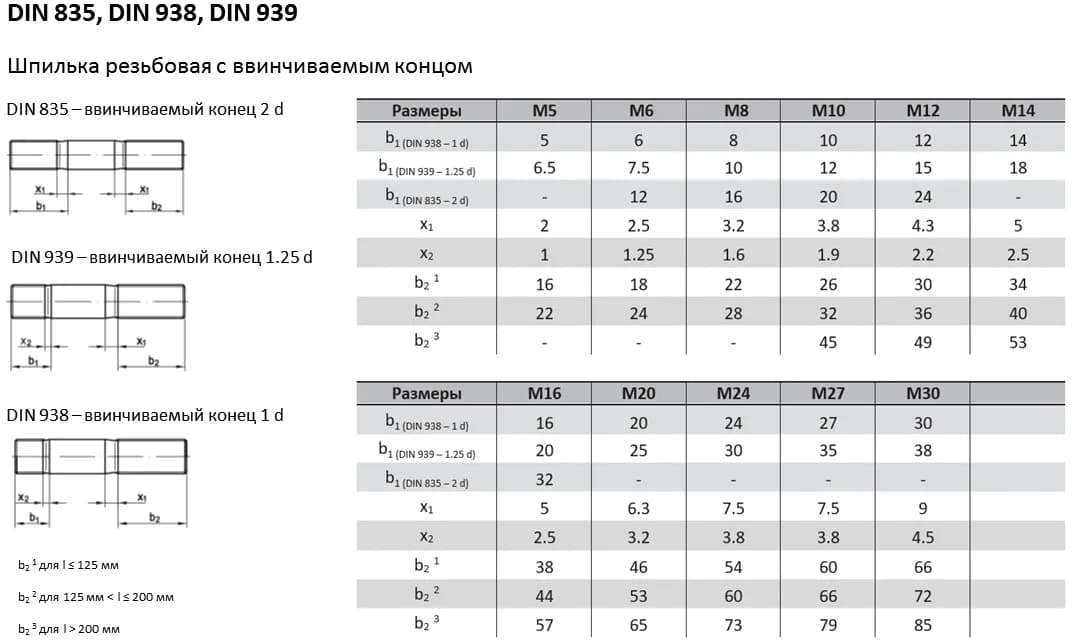

| Диаметр резьбы | Длина резьбы ввинчиваемого конца шпильки | Размер сгона резьбы | Длина резьбы гаечного конца шпильки для l ≤125 мм | Длина резьбы гаечного конца шпильки для l ≤200 мм | Длина резьбы гаечного конца шпильки для l >200 мм |
|---|---|---|---|---|---|
| М6 | 12 | 2,5 | 18 | 24 | - |
| М8 | 16 | 3,2 | 22 | 28 | - |
| М10 | 20 | 3,8 | 26 | 32 | 45 |
| М12 | 24 | 4,3 | 30 | 36 | 49 |
| М16 | 32 | 5 | 38 | 44 | 57 |
