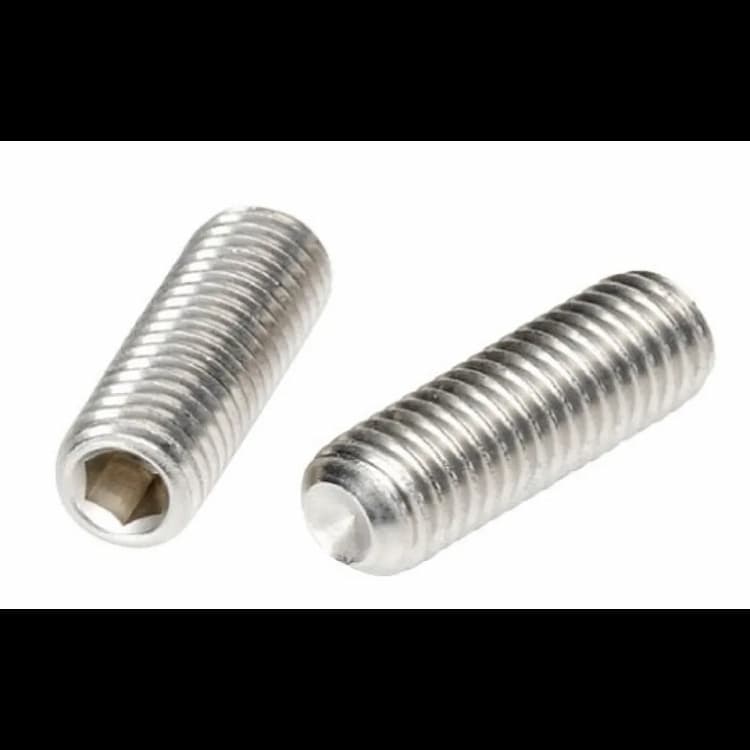

Винт 45H М3х4, DIN 916 / ISO 4029 установочный с внутренним шестигранником и засверленным концом (12.9), оцинкованный
Срок поставки 1-4 дня.
Установочный винт DIN 916 с засверленным наконечником. Обладает высочайшим сопротивлением осевому сдвигу при вибрациях. Аналоги стандарта: ISO 4029, ГОСТ 28964-91, ГОСТ Р ИСО 4029-2013. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Внутренний шестигранник минимизирует риск повреждения инструмента. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения. Засверленный наконечник (внутренний конус) обеспечивает надежное стопорение на валу. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M3 длиной 4 мм. Изготовлено из качественной конструкционной углеродистой стали. Это базовый материал, сочетающий высокую механическую прочность, надежность и отличную ремонтопригодность соединения. Твердость 45H характерна для высокопрочных установочных винтов. Такая закалка гарантирует износостойкость наконечника и шлица при жесткой фиксации на валах.
Защитное покрытие
Гальваническое цинкование формирует защитный слой, препятствующий доступу кислорода. При повреждении покрытия цинк выступает в роли «жертвенного анода», защищая стальную основу.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

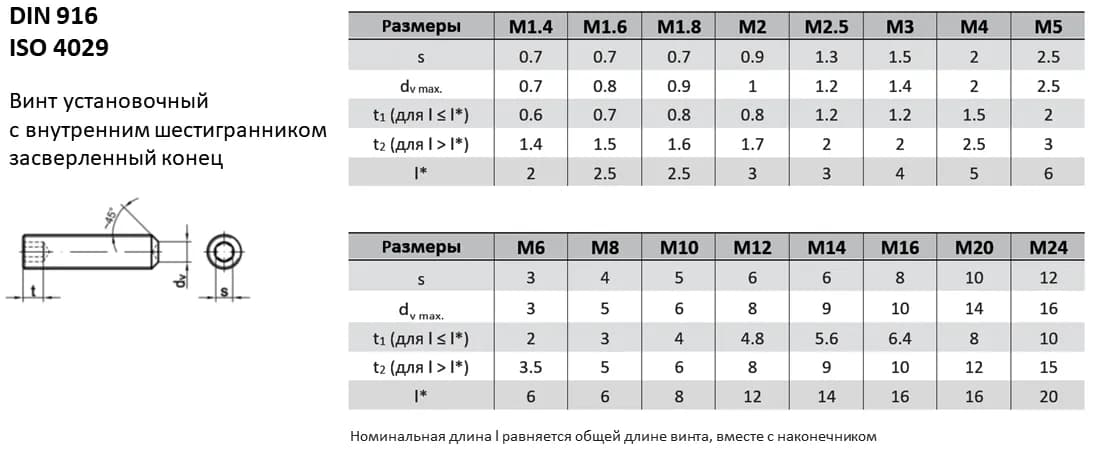

| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 916 | ГОСТ 28964-91 | ГОСТ Р ИСО 4029-2013 | ISO 4029 |
| Параметры винта | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| Диаметр, dz мин. | 0,55 | 0,75 | 0,95 | 1,15 | 1,75 | 2,25 | 2,75 | 4,7 | 5,7 | 7,64 | 9,64 | 13,57 | 15,57 |
| Диаметр, dz макс. | 0,8 | 1 | 1,2 | 1,4 | 2 | 2,5 | 3 | 5 | 6 | 8 | 10 | 14 | 16 |
| Размер под ключ,s | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| Диаметр e, не менее | 0,809 | 1,011 | 1,454 | 1,733 | 2,303 | 2,873 | 3,443 | 4,583 | 5,723 | 6,863 | 9,149 | 11,429 | 13,716 |
| t, мин. короткие ² | 0,7 | 0,8 | 1,2 | 1,2 | 1,5 | 2 | 2 | 3 | 4 | 4,8 | 6,4 | 8 | 10 |
| t, мин. удлиненные ³ | 1,5 | 1,7 | 2 | 2 | 2,5 | 3 | 3,5 | 5 | 6 | 8 | 10 | 12 | 15 |
