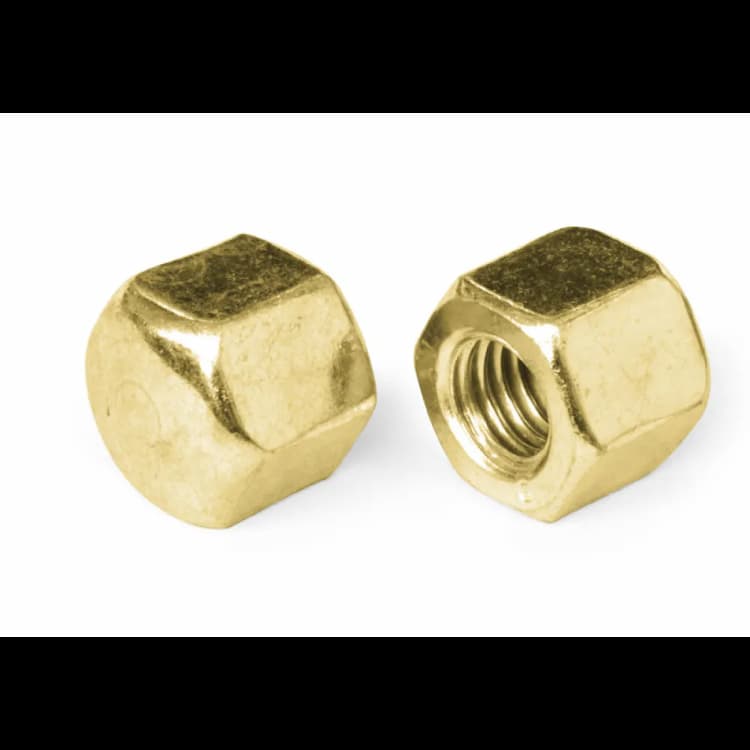

Гайка М5, DIN 917 колпачковая низкая глухая, латунь
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Колпачковая низкая гайка DIN 917 служит для защиты резьбы и придания эстетичного вида узлам, где критически важна минимальная высота выступающих частей.
Конструкция и исполнение
Классическая шестигранная форма обеспечивает удобство захвата стандартными ключами и головками. Гайка с закрытым куполом, используемая для защиты резьбы и декоративной отделки. Уменьшенная высота корпуса позволяет использовать гайку в ограниченном монтажном пространстве. Глухая конструкция колпачка полностью изолирует резьбовой конец болта от внешней среды.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M5. Медно-цинковый сплав обладает превосходной электропроводностью и антифрикционными свойствами. Латунный крепеж не подвержен водородной хрупкости, искробезопасен и сохраняет пластичность при криогенных температурах.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.

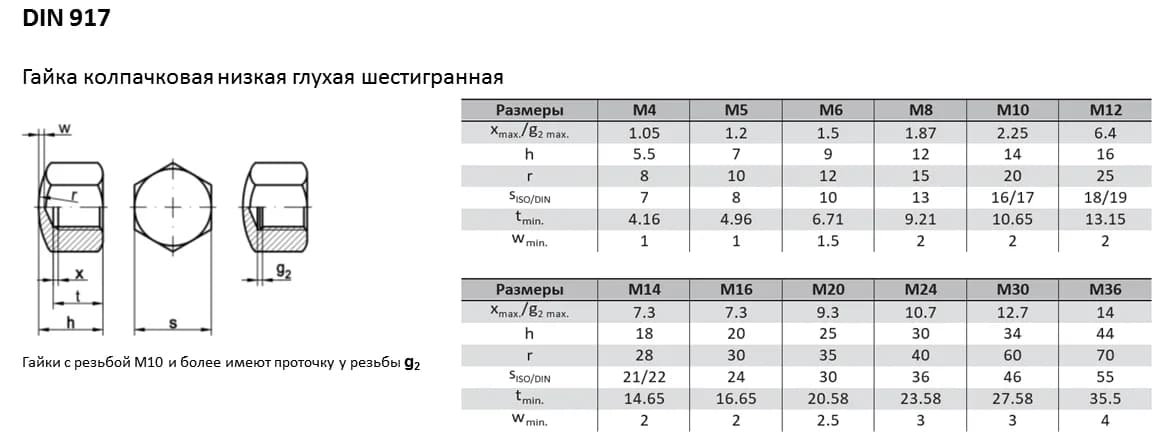

| Параметры гайки | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | М48 | М56 | М64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| Высота гайки, h | 5,5 | 7 | 9 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 34 | 44 | 52 | 58 | 68 | 75 |
| Глубина резьбы, не менее, t | 4,16 | 4,96 | 6,71 | 9,21 | 10,65 | 13,15 | 14,65 | 16,65 | 18,58 | 20,58 | 21,58 | 23,58 | 25,58 | 27,58 | 35,5 | 41,5 | 47,5 | 55,4 | 61,4 |
| Размер под ключ, s | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| Диаметр описанной окружности, не менее, e | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,35 | 26,75 | 29,56 | 32,95 | 37,29 | 39,55 | 45,2 | 50,85 | 60,79 | 72,02 | 82,6 | 93,56 | 104,86 |
