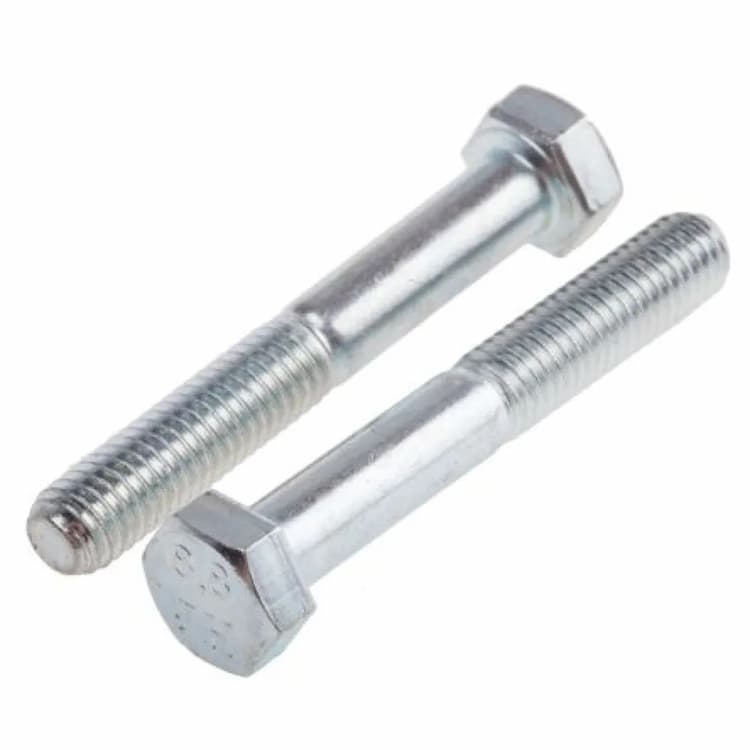

Болт 8.8 М16х330, DIN 931 / ISO 4014 с шестигранной головкой и неполной резьбой, оцинкованный
Срок поставки 1-4 дня.
Болт стандарта DIN 931 представляет собой крепежное изделие с шестигранной головкой и неполной резьбой (хвостовиком). Аналоги стандарта: ISO 4014, ГОСТ 15589-70, ГОСТ 7798-70, ГОСТ 7805-70. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.
Конструкция и размеры
Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M16, нарезанную на части стержня. Номинальная длина составляет 330 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 8.8 — высокопрочный крепеж для ответственных нагруженных соединений.
Защитное покрытие
Поверхность защищена методом гальванического цинкования. Слой цинка предотвращает окисление стали, обеспечивая электрохимическую защиту от коррозии в нормальных климатических условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра. Так как изделие относится к высокопрочному крепежу, затяжку необходимо производить с контролем крутящего момента согласно технической документации.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 931 | ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70 | ГОСТ Р ИСО 4014-2013 | ISO 4014 |

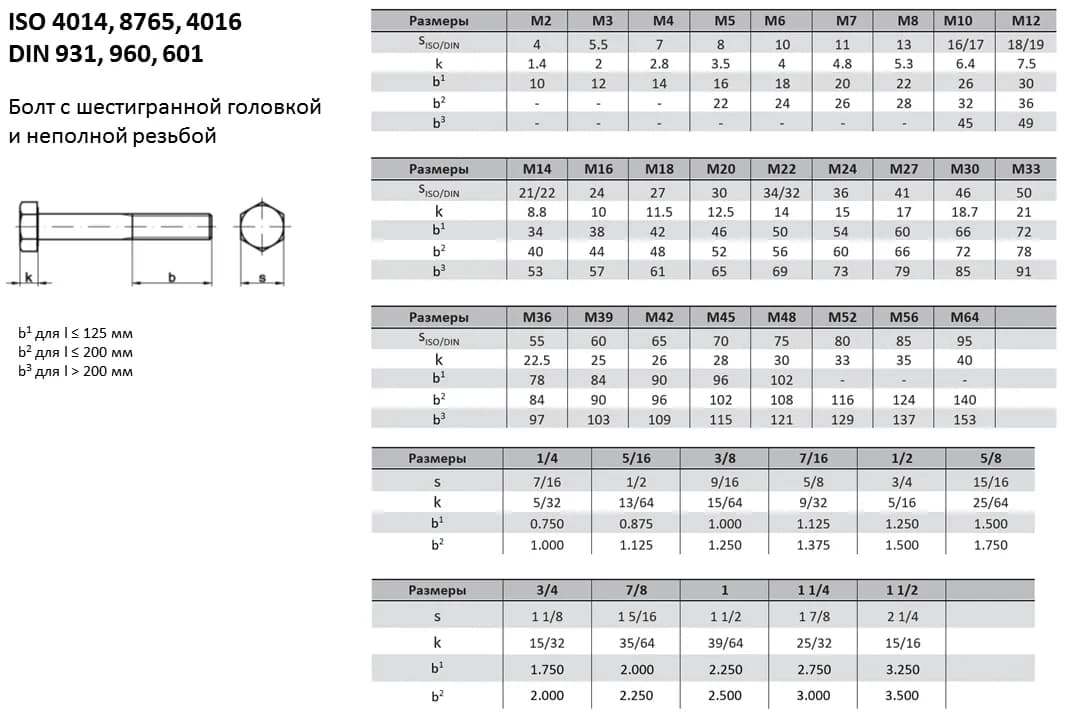

| Параметры болта | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М27 | М30 | M36 | М42 | М48 | М56 | М64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| Высота головки, K | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 22,5 | 26 | 30 | 35 | 40 |
| C мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
| С макс. | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 |
| R | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 |
| Ds | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | 56 | 64 |
| Диаметр описанной окружности e, не менее DIN 931 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,1 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
| ISO 4014 | 17,77 | 20,03 | 23,36 | 37,72 | |||||||||||||
| Размер под ключ, S DIN 931 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
| ISO 4014 | 16 | 18 | 21 | 34 | |||||||||||||
| Длина резьбовой части, B | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | - | - | - | - | - |
| Длина резьбовой части, B | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | - | - |
| Длина резьбовой части, B | 37 | 41 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | 137 | 153 |
| Длина болта, L мин. | 30 | 35 | 40 | 45 | 50 | 55 | 55 | 65 | 70 | 75 | 75 | 80 | 130 | 130 | 130 | 200 | 200 |
| Длина болта, L макс. | 200 | 300 | 400 | 500 | 500 | 640 | 440 | 660 | 500 | 680 | 560 | 740 | 950 | 640 | 880 | 560 | 560 |
