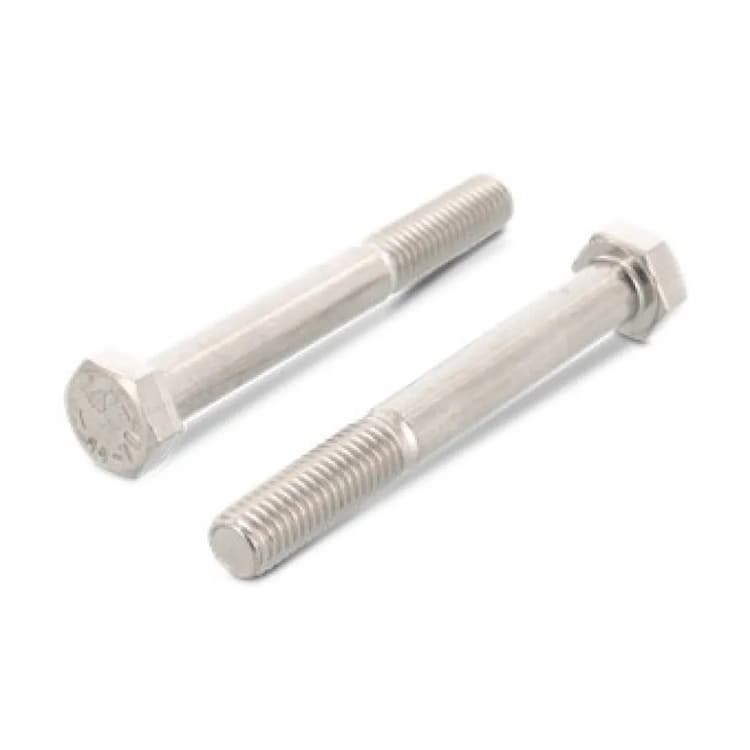

Болт М16х290, DIN 931 / ISO 4014 с шестигранной головкой и неполной резьбой, нержавеющая сталь А2-70

Name: Болт М16х290, DIN 931 / ISO 4014 с шестигранной головкой и неполной резьбой, нержавеющая сталь А2-70
SKU: VK-1314162
Rating: 5 (44881 reviews)

Арт: VK-1314162

Диаметр резьбы, мм

5 6 8 10 12 141618 20 22 24 27 30 33 36 39 42 45 48

Длина, мм

25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280290300 320 340 360 380 400 420 440 460 480 500 520 540 560 580 600

Вид изделия

Болт

Система измерения

Метрическая

DIN

931

ISO

4014

Под заказ

2 045 ₽

Оптовые цены для юр.лиц

Самовывоз

Фирменный магазин «Весь Крепёж»: г. Санкт-Петербург, пр. Дунайский, д. 27, к. 1

По Санкт-Петербургу и Ленинградской области

Отгрузка в день заказа. Доставка курьером — бесплатно. Наличие товара уточняйте у менеджера.

По Москве и Московской области

СДЭК, Boxberry — бесплатно, 2–3 рабочих дня

Доставка по России

ПВЗ СДЭК, Boxberry: 2–4 рабочих дня. До терминала ТК (Деловые Линии, ПЭК): отправка на следующий рабочий день.

Описание

Болт стандарта DIN 931 представляет собой крепежное изделие с шестигранной головкой и неполной резьбой (хвостовиком). Аналоги стандарта: ISO 4014, ГОСТ 15589-70, ГОСТ 7798-70, ГОСТ 7805-70. При замене крепежа между стандартами рекомендуется сверять допуски на размер головки под ключ, так как они могут незначительно отличаться, сохраняя полную совместимость по резьбе и прочностным характеристикам.

Конструкция и размеры

Изделие оснащено классической шестигранной головкой, обеспечивающей передачу высокого крутящего момента при использовании гаечных ключей или торцевых головок. Стержень имеет метрическую резьбу M16, нарезанную на части стержня. Номинальная длина составляет 290 мм.

Материал и механические свойства

Болт изготовлен из аустенитной нержавеющей стали А2 (AISI 304). Материал не токсичен, практически не магнитится и обладает отличной стойкостью к коррозии во влажной среде и на открытом воздухе.

Рекомендации по монтажу

При монтаже нержавеющих соединений настоятельно рекомендуется использовать смазку (например, на основе дисульфида молибдена) для предотвращения закусывания резьбы..

Характеристики

Вид изделия

Болт

Система измерения

Метрическая

DIN

931

ISO

4014

ГОСТ Р ИСО

4014-2013

ГОСТ

15589-70, 7798-70, 7805-70

Материал

Нержавеющая сталь

Маркировка нержавеющей стали

А2

Диаметр резьбы, мм

Длина, мм

290

Тип резьбы

Крупная

Вид резьбы

Неполная

Тип головки

Шестигранная

Наличие шлица

Нет

Наличие шайбы

Нет

Наличие гайки

Нет

Категория товара

Крепеж

Соответствие стандартов

DIN	ГОСТ	ГОСТ Р ИСО	ISO
DIN 931	ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70	ГОСТ Р ИСО 4014-2013	ISO 4014

Подробнее о стандарте DIN 931: чертёж, размеры, аналоги Скачать техническое описание (PDF)

Таблица размеров DIN 931

Параметры болта	M6	M8	M10	M12	M14	M16	М18	М20	М22	М24	М27	М30	M36	М42	М48	М56	М64
Шаг резьбы, P	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5	5,5	6
Высота головки, K	4	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	18,7	22,5	26	30	35	40
C мин.	0,15	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
С макс.	0,5	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	1	1	1	1
R	0,25	0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8	1	1	1	1,2	1,6	2	2
Ds	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48	56	64
Диаметр описанной окружности e, не менее DIN 931	11,05	14,38	18,9	21,1	24,49	26,75	30,1	33,53	38,85	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
ISO 4014			17,77	20,03	23,36				37,72
Размер под ключ, S DIN 931	10	13	17	19	22	24	27	30	32	36	41	46	55	65	75	85	95
ISO 4014			16	18	21				34
Длина резьбовой части, B	18	22	26	30	34	38	42	46	50	54	60	66	-	-	-	-	-
Длина резьбовой части, B	24	28	32	36	40	44	48	52	56	60	66	72	84	96	108	-	-
Длина резьбовой части, B	37	41	45	49	53	57	61	65	69	73	79	85	97	109	121	137	153
Длина болта, L мин.	30	35	40	45	50	55	55	65	70	75	75	80	130	130	130	200	200
Длина болта, L макс.	200	300	400	500	500	640	440	660	500	680	560	740	950	640	880	560	560
