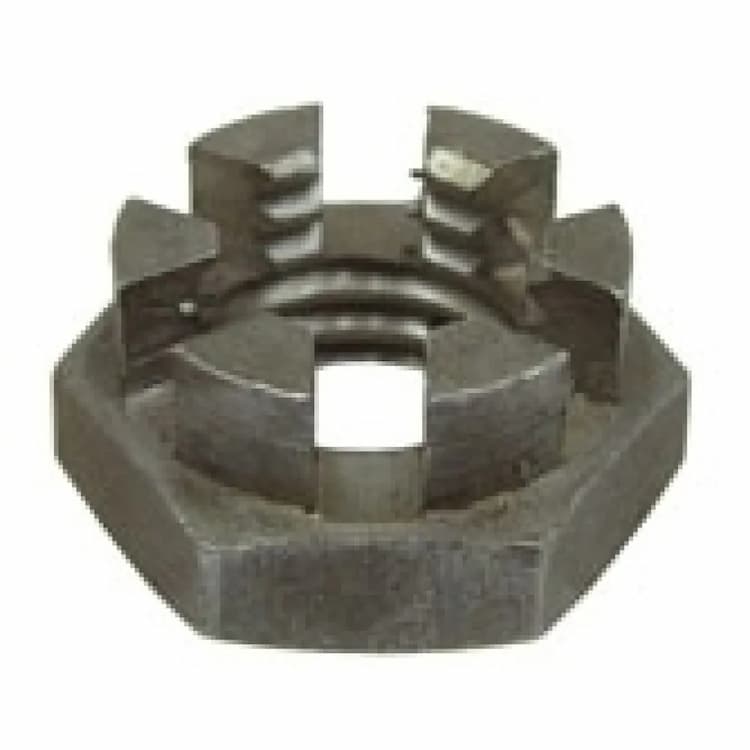

Гайка 17H М24, DIN 937 / ISO 7038 корончатая шестигранная низкая
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Низкая корончатая гайка DIN 937 используется совместно со шплинтами в условиях ограниченного пространства для жесткой фиксации осей и валов. Аналоги стандарта: ISO 7038, ГОСТ 5919-73, ГОСТ 5933-73. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Классическая шестигранная форма обеспечивает удобство захвата стандартными ключами и головками. Тип гайки с прорезями под шплинт для жесткой механической блокировки соединения. Уменьшенная высота корпуса позволяет использовать гайку в ограниченном монтажном пространстве.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M24. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия. Класс твердости 17H характеризует изделия с повышенной износостойкостью. Часто используется для низких или специальных гаек.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 937 | ГОСТ 5919-73, ГОСТ 5933-73 | ISO 7038 |
| Диаметр резьбы М6 М8 М10 | Диаметр коронки - - - | Высота гайки 6 8 9 | Ширина прорези гайки под шплинт 2 2.5 2.8 | Размер гайки под ключ 10 13 17 | Расстояние от опорной поверхности до основания прорези 3.5 4.5 5 | Шплинт 1.6х14 2х16 2.5х20 |
|---|---|---|---|---|---|---|
| М12 | 17 | 10 | 3.5 | 19 | 6 | 3.2х22 |
| М14 | 19 | 11 | 3.5 | 22 | 7 | 3.2х25 |
| М16 | 22 | 12 | 4.5 | 24 | 7 | 4х28 |
| М18 | 25 | 13 | 4.5 | 27 | 8 | 4х32 |
| М20 | 28 | 13 | 4.5 | 30 | 8 | 4х36 |
| М22 | 30 | 15 | 5.5 | 32 | 9 | 5х36 |
| М24 | 34 | 15 | 5.5 | 36 | 9 | 5х40 |
| М27 | 38 | 17 | 5.5 | 41 | 11 | 5х45 |
| М30 | 42 | 18 | 7 | 46 | 11 | 6.3х50 |
| М33 | 46 | 20 | 7 | 50 | 13 | 6.3х56 |
| М36 | 50 | 20 | 7 | 55 | 13 | 6.3х63 |
| М39 | 55 | 22 | 7 | 60 | 13 | 6.3х71 |
| М42 | 58 | 23 | 9 | 65 | 14 | 8х71 |
| М48 | 65 | 25 | 9 | 75 | 16 | 8х80 |
| М52 | 70 | 27 | 9 | 80 | 18 | 8х90 |
