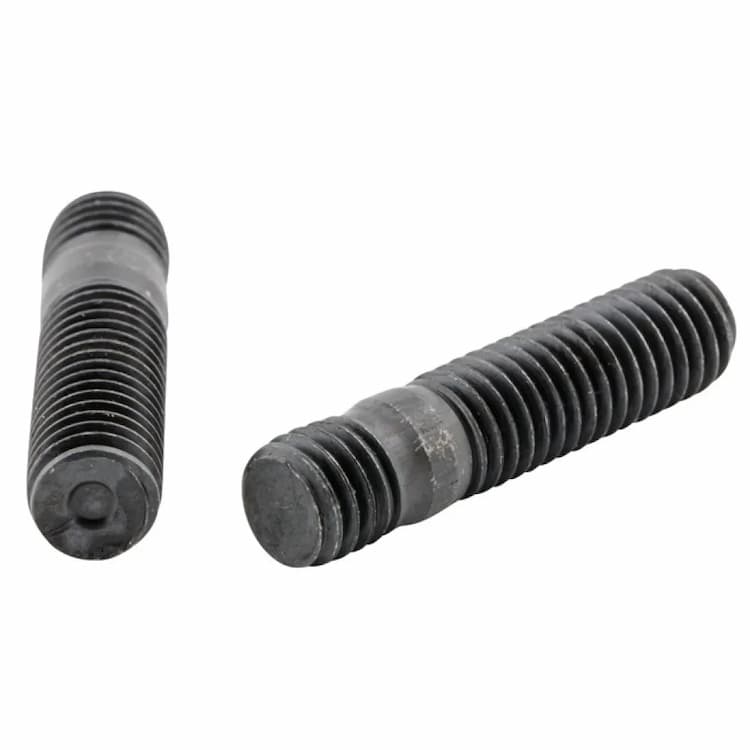

Шпилька 1d 5.8 М10х60, DIN 938 резьбовая с ввинчиваемым концом

Шпилька DIN 938 оснащена ввинчиваемым концом, длина которого равна примерно 1-му диаметру резьбы. Она предназначена для установки в резьбовые отверстия деталей из стали, чугуна или бронзы, обеспечивая жесткую фиксацию ответной детали гайкой. Аналоги стандартов: ГОСТ 22032-76, ГОСТ 22033-76. При замене стандартов необходимо сверять ключевые параметры (диаметр и шаг резьбы, общую длину, тип концов).

Конструкция и исполнение

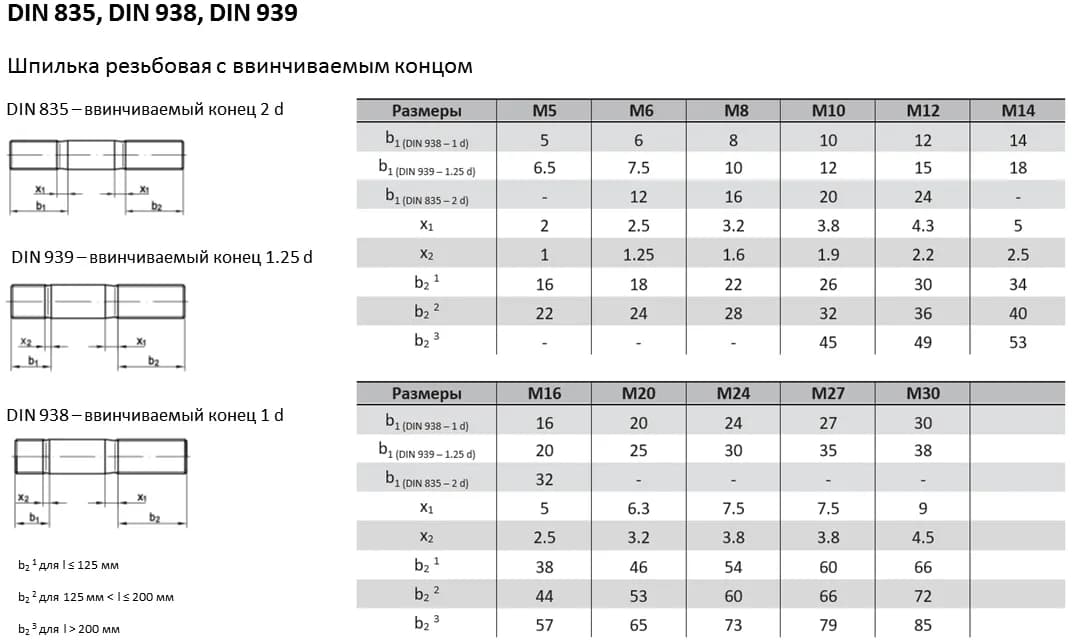

Конструкция включает короткий ввинчиваемый конец для стационарной установки в корпус детали и длинный гаечный конец. Длина посадочного конца шпильки соответствует её номинальному диаметру.

Технические характеристики

Шпилька имеет номинальный диаметр резьбы M10 длиной 60 мм. Геометрические параметры стержня: длина ввинчиваемого конца 10 мм. Шпилька изготовлена из качественной конструкционной стали. Стандартная промышленная прочность класса 5.8 для общестроительных конструкций.

Рекомендации по монтажу

Для монтажа шпильки в резьбовое отверстие рекомендуется использовать метод 'двух гаек' или специализированный шпильковерт. Данный класс прочности предполагает стандартную ручную затяжку без использования ударного инструмента.
