Шпилька 1.25d 5.8 М10х40, DIN 939 резьбовая с ввинчиваемым концом
Шпилька DIN 939 имеет ввинчиваемый конец длиной 1.25. Увеличенная длина конца позволяет использовать её в деталях из материалов со средней прочностью, таких как серый чугун. Аналоги стандартов: ГОСТ 22034-76, ГОСТ 22035-76. При замене стандартов необходимо сверять ключевые параметры (диаметр и шаг резьбы, общую длину, тип концов).
Конструкция и исполнение
Конструкция включает короткий ввинчиваемый конец для стационарной установки в корпус детали и длинный гаечный конец. Длина посадочной части составляет 1.25 диаметра, что оптимально для фиксации в чугуне.
Технические характеристики
Шпилька имеет номинальный диаметр резьбы M10 длиной 40 мм. Геометрические параметры стержня: длина ввинчиваемого конца 12.5 мм. Шпилька изготовлена из качественной конструкционной стали. Стандартная промышленная прочность класса 5.8 для общестроительных конструкций.
Рекомендации по монтажу
Для монтажа шпильки в резьбовое отверстие рекомендуется использовать метод 'двух гаек' или специализированный шпильковерт. Данный класс прочности предполагает стандартную ручную затяжку без использования ударного инструмента.
| DIN | ГОСТ |
|---|---|
| DIN 939 | ГОСТ 22034-76, ГОСТ 22035-76 |

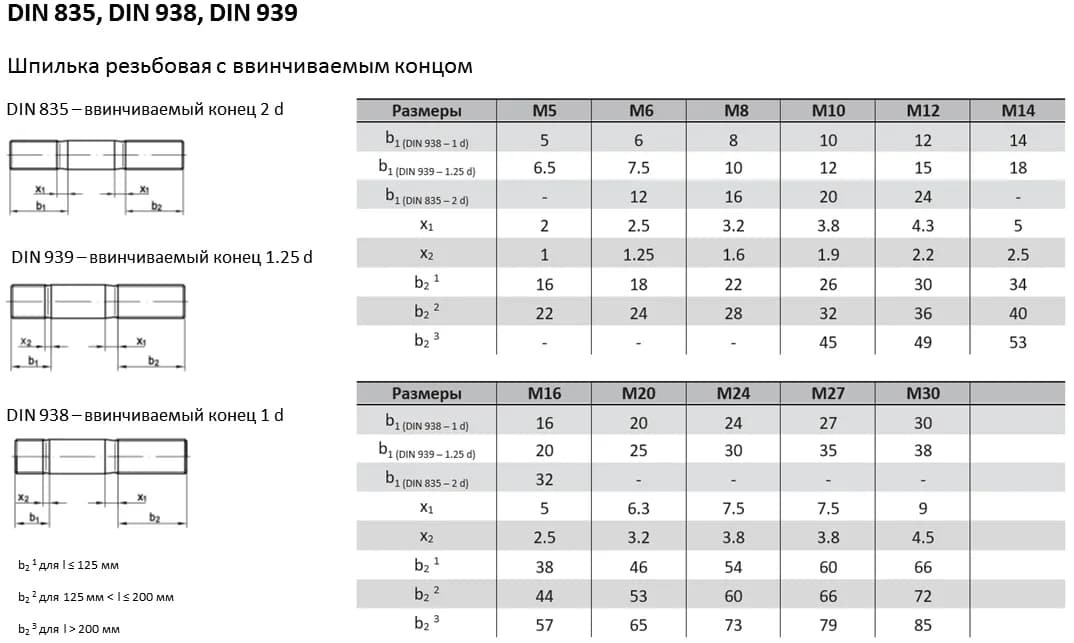

| Номинальный диаметр: | Длина резьбы ввинчиваемого конца шпильки (мм.) | Размер сгона резьбы со стороны гаечного конца (мм.) | Размер сгона резьбы со стороны ввинчиваемого конца (мм.) | Длина резьбы гаечного конца шпильки (для l≤125) (мм.) | Длина резьбы гаечного конца шпильки (для l≤200) (мм.) | Длина резьбы гаечного конца шпильки (для l>200) (мм.) |
|---|---|---|---|---|---|---|
| М5 | 6,5 | 2 | 1 | 16 | 22 | - |
| М6 | 7,5 | 2,5 | 1,25 | 18 | 24 | - |
| М8 | 10 | 3,2 | 1,6 | 22 | 28 | - |
| М10 | 12 | 3,8 | 1,9 | 26 | 32 | 45 |
| М12 | 15 | 4,3 | 2,2 | 30 | 36 | 49 |
| М14 | 18 | 5 | 2,5 | 34 | 40 | 53 |
| М16 | 20 | 5 | 2,5 | 38 | 44 | 57 |
| М18 | 22 | 6,3 | 2,5 | 42 | 48 | 61 |
| М20 | 25 | 6,3 | 3,2 | 46 | 53 | 65 |
| М22 | 28 | 6,3 | 3,2 | 50 | 56 | 69 |
| М24 | 30 | 7,5 | 3,8 | 54 | 60 | 73 |
| М27 | 35 | 7,5 | 3,8 | 60 | 66 | 79 |
| М36 | 38 | 9 | 4,5 | 72 | 84 | 97 |
| М30 | 38 | 9 | 4,5 | 66 | 72 | 85 |
