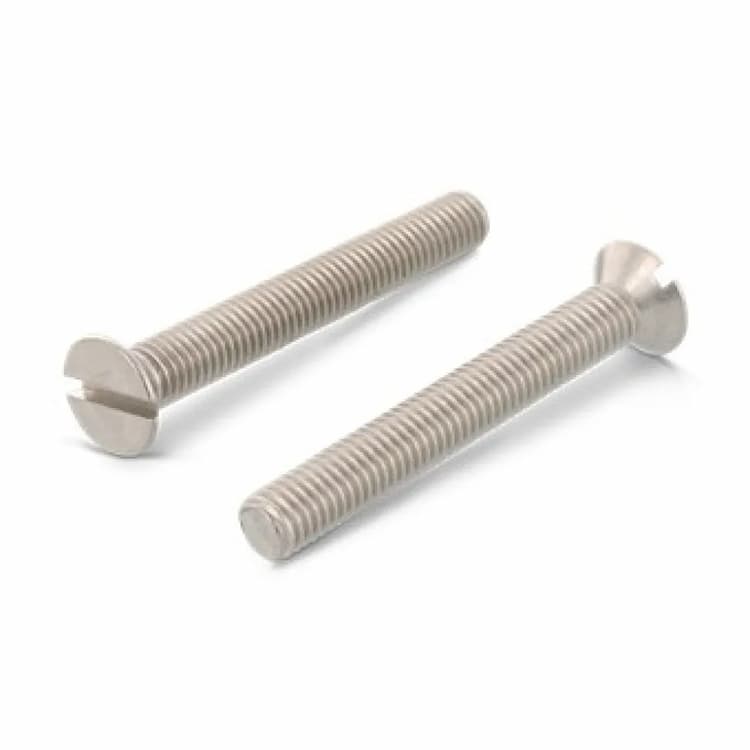

Винт М4х8, DIN 963 / ISO 2009 с потайной головкой и прямым шлицем, нержавеющая сталь А4
Винт DIN 963 с потайной головкой и прямым шлицем. Проверенное временем решение для узлов, требующих гладкой поверхности после сборки. Аналоги стандарта: ISO 2009, ГОСТ 17475-80, ГОСТ Р ИСО 2009-2013. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Потайная головка позволяет скрыть крепеж в теле детали заподлицо. Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M4 длиной 8 мм. Кислотостойкая сталь А4 (AISI 316) с добавлением молибдена. Обладает исключительной стойкостью к хлоридам, морской воде и агрессивным химическим средам.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.

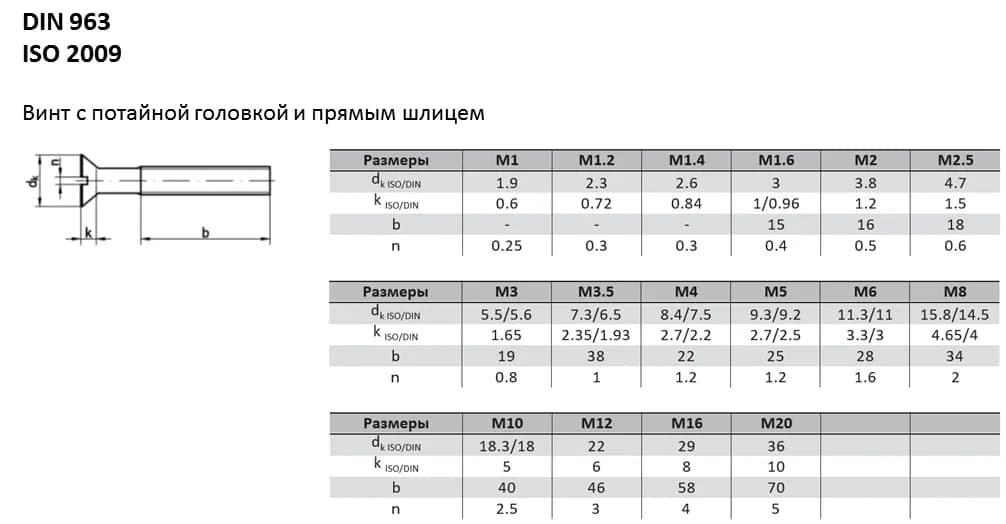

| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 963 | ГОСТ 17475-80 | ГОСТ Р ИСО 2009-2013 | ISO 2009 |
| Резьба, М1 М1,2 М1,4 | d головки, ISO/DIN 1,9 2,3 2,6 | Диаметр | Высота головки, ISO/DIN 0,6 0,72 0,84 | - - - | Длина резьбы | 0,25 0,3 0,3 | Ширина шлица | Глубина шлица 0,2 0,2 0,2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| М1,6 | 3 | 1/0,96 | 15 | 0,4 | 0,32 | ||||||
| М2 | 3,8 | 1,2 | 16 | 0,5 | 0,4 | ||||||
| М2,5 | 4,7 | 1,5 | 18 | 0,6 | 0,5 | ||||||
| М3 | 5,5/5,6 | 1,65 | 19 | 0,8 | 0,6 | ||||||
| М3,5 | 7,3/6,5 | 2,35/1,95 | 38 | 1 | 0,7 | ||||||
| М4 | 8,4/7,5 | 2,7/2,2 | 22 | 1,2 | 0,8 | ||||||
| М5 | 9,3/9,2 | 2,7/2,5 | 25 | 1,2 | 1,0 | ||||||
| М6 | 11,3/11 | 3,3/3 | 28 | 1,6 | 1,2 | ||||||
| М8 | 15,8/14,5 | 4,65/4 | 34 | 2 | 1,6 | ||||||
| М10 | 18,3/18 | 5 | 40 | 2,5 | 2,0 | ||||||
| М12 | 22 | 6 | 46 | 3 | 2,4 | ||||||
| М16 | 29 | 8 | 58 | 4 | 2,8 | ||||||
| М20 | 36 | 10 | 70 | 5 | 3 |
