Винт М5х22, DIN 966 / ISO 14584 с полупотайной головкой TORX25, нержавеющая сталь А4
Винт DIN 966 имеет полупотайную головку под крестообразный шлиц, сочетая декоративность и надежность посадки. Аналоги стандарта: ISO 7047, ISO 14584, ГОСТ 17474-80, ГОСТ Р ИСО 7047-2013. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Полупотайная головка сочетает эстетику полукруглой и возможность частичного заглубления. Шлиц TORX обеспечивает идеальную передачу момента и предотвращает выталкивание биты. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M5 длиной 22 мм. Кислотостойкая сталь А4 (AISI 316) с добавлением молибдена. Обладает исключительной стойкостью к хлоридам, морской воде и агрессивным химическим средам.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO |
|---|---|---|---|
| DIN 966 | ГОСТ 17474-80 | ГОСТ Р ИСО 7047-2013 | ISO 7047, ISO 14584 |

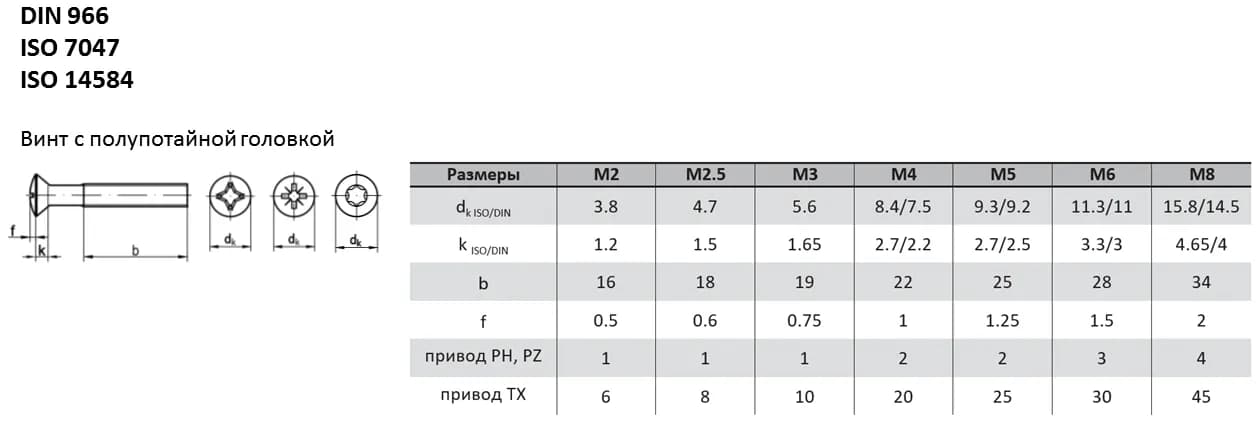

| Диаметр резьбы | головки | Диаметр | Высота ISO/DIN головки | Длина резьбы ISO/DIN | Высота | Размер шлица |
|---|---|---|---|---|---|---|
| М2,5 | 4,7 | 1,5 | 18 | 0,6 | 1 | |
| М3 | 5,5/5,6 | 1,65 | 19 | 0,75 | 1 | |
| М4 | 8,4/7,5 | 2,7/2,2 | 22 | 1,0 | 2 | |
| М5 | 9,3/9,2 | 2,7/2,5 | 25 | 1,25 | 2 | |
| М6 | 11,3/11 | 3,3/3 | 28 | 1,5 | 3 | |
| М8 | 15,8/14,5 | 4,65/4 | 34 | 2,0 | 4 |
