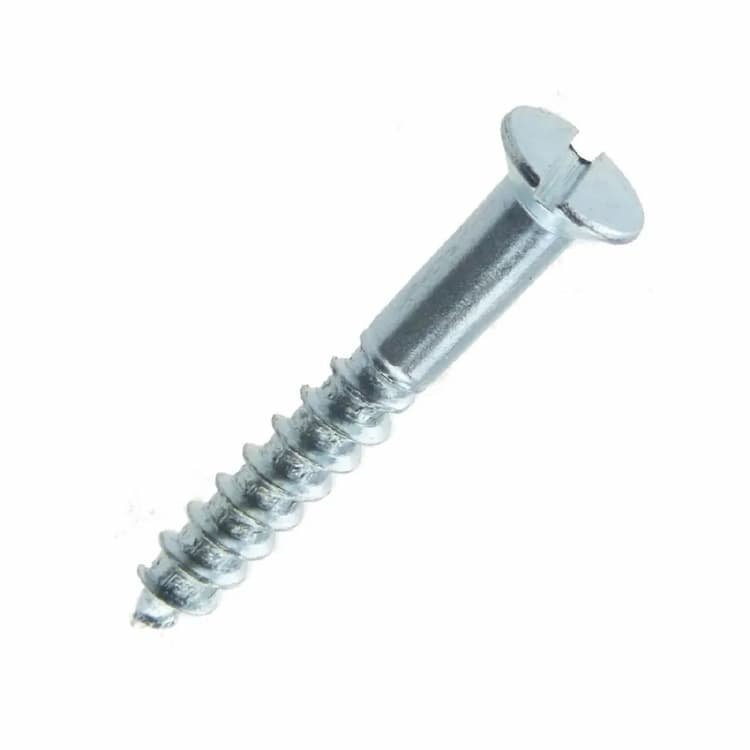

Шуруп d8х45, DIN 97 по дереву с потайной головкой и прямым шлицем, оцинкованный
Срок поставки 1-4 дня.
Шуруп по дереву DIN 97 с потайной головкой применяется для сборки деревянных конструкций, требующих скрытого монтажа. Аналоги стандарта: ГОСТ 1145-80. При замене между стандартами рекомендуется сверять ключевые параметры, так как возможны отличия в геометрии.
Конструкция и исполнение
Потайная форма головки позволяет полностью утопить крепеж в теле детали заподлицо. Прямой плоский шлиц удобен для монтажа со стандартной отверткой. Острый наконечник обеспечивает быструю наживку и точное вхождение в древесину или пластик.
Технические характеристики
Номинальный диаметр резьбы составляет 8 мм. Общая длина изделия — 45 мм. Изделие изготовлено из высококачественной закаленной стали, обеспечивающей необходимую твердость резьбы.
Защитное покрытие и эстетика
Гальваническое цинкование создает надежный защитный барьер от коррозии.
Рекомендации по монтажу
Для сохранения целостности шлица и инструмента монтаж шурупа следует производить битой, строго соответствующей размеру и типу шлица.
| DIN | ГОСТ |
|---|---|
| DIN 97 | ГОСТ 1145-80 |

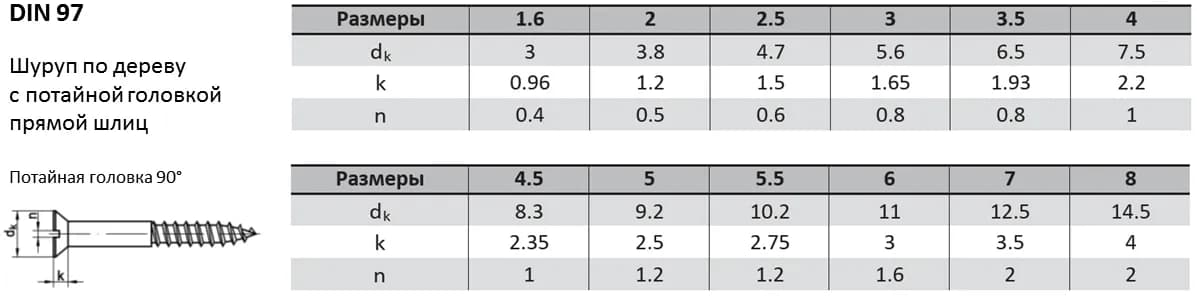

| Параметры шурупа | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы, P | 0,7 | 0,9 | 1,1 | 1,35 | 1,6 | 1,8 | 2 | 2,2 | 2,4 | 2,6 | 3,2 | 3,6 | 4,5 |
| ds, максимум | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | 10 |
| dk | 3 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 8,3 | 9,2 | 10,2 | 11 | 12,5 | 14,5 | 18 |
| k, максимум | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,35 | 2,5 | 2,75 | 3 | 3,5 | 4 | 5 |
| n | 0,4 | 0,5 | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2 | 2,5 |
| t, максимум | 0,45 | 0,6 | 0,7 | 0,85 | 1 | 1,1 | 1,2 | 1,3 | 1,4 | 1,6 | 1,9 | 2,1 | 2,6 |
| Номинальная длина l мин. | 10 | 8 | 10 | 10 | 10 | 12 | 16 | 16 | 20 | 20 | 35 | 40 | 40 |
| Номинальная длина l макс. | 16 | 20 | 25 | 40 | 60 | 60 | 60 | 80 | 80 | 80 | 80 | 80 | 80 |
