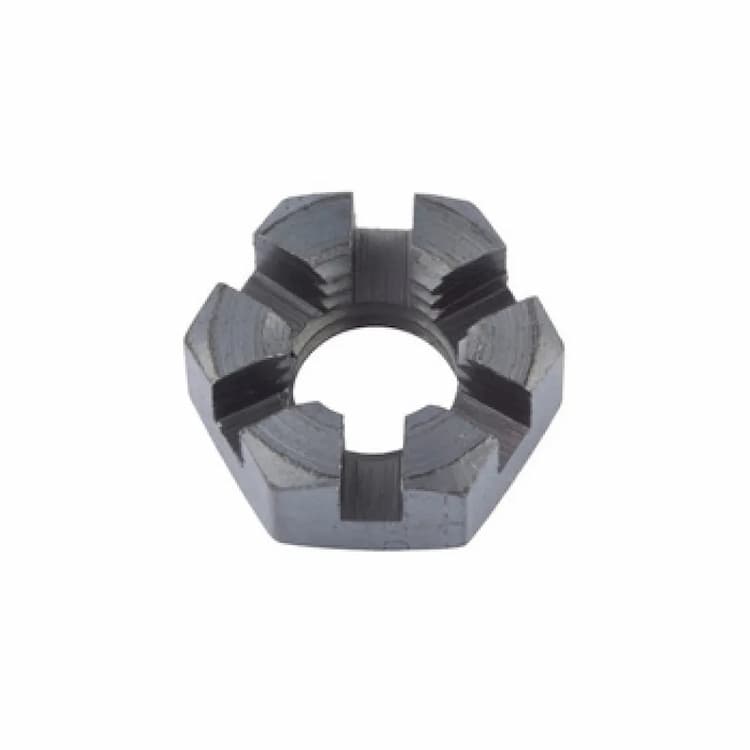

Гайка 4 М30х2, DIN 979 / ISO 7038 шестигранная корончатая низкая
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Низкая корончатая гайка DIN 979 используется совместно со шплинтами для жесткой механической фиксации осей и валов в узлах с дефицитом монтажного пространства. Аналоги стандарта: ISO 7038, ГОСТ 5919-73, ГОСТ 5933-73. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Классическая шестигранная форма обеспечивает удобство захвата стандартными ключами и головками. Тип гайки с прорезями под шплинт для жесткой механической блокировки соединения. Уменьшенная высота корпуса позволяет использовать гайку в ограниченном монтажном пространстве.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M30 с шагом резьбы 2 мм. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия. Гайка класса прочности 4 предназначена для ненагруженных узлов. Оптимальна для эксплуатации в паре с болтами классов 4.6 и 4.8.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 979 | ГОСТ 5919-73, ГОСТ 5933-73 | ISO 7038 |
| Метрический диаметр | Шаг резьбы крупный | Шаг резьбы мелкий | Диаметр коронки, макс. | Диаметр описанной окружности | Высота гайки | Размер под ключ | Расстояние от опорной поверхности до основания прорези | Ширина прорези гайки под шплинт | Размер шплинта |
|---|---|---|---|---|---|---|---|---|---|
| М6 | 1 | - | - | 11,05 | 5 | 10 | 2,5 | 2 | 1.6х14 |
| М8 | 1,25 | 1 | - | 14,38 | 6,5 | 13 | 3,5 | 2,5 | 2х16 |
| М10 | 1,5 | 1,25 | - | 17,77 | 8 | 16 | 4 | 2,8 | 2.5х20 |
| М12 | 1,75 | 1,5 | 16 | 20,03 | 10 | 18 | 5 | 3,5 | 3.2х22 |
| М14 | 2 | 1,5 | 18 | 23,35 | 11 | 21 | 6 | 3,5 | 3.2х25 |
| М16 | 2 | 1,5 | 22 | 26,75 | 13 | 24 | 7 | 4,5 | 4х28 |
| М18 | 2,5 | 2 | 25 | 29,56 | 15 | 27 | 9 | 4,5 | 4х32 |
| М20 | 2,5 | 2 | 28 | 32,95 | 16 | 30 | 10 | 4,5 | 4х36 |
| М22 | 2,5 | 2 | 32 | 37,29 | 18 | 34 | 10 | 5,5 | 5х36 |
| М24 | 3 | 2 | 34 | 39,55 | 19 | 36 | 11 | 5,5 | 5х40 |
| М27 | 3 | 2 | 38 | 45,2 | 22 | 41 | 14 | 5,5 | 5х45 |
| М30 | 3,5 | 2 | 42 | 50,85 | 24 | 46 | 15 | 7 | 6.3х50 |
| М33 | 3,5 | 2 | 46 | 55,37 | 26 | 50 | 17 | 7 | 6.3х56 |
| М36 | 4 | 3 | 50 | 60,79 | 29 | 55 | 20 | 7 | 6.3х63 |
| М39 | 4 | 3 | 55 | 66,44 | 31 | 60 | 22 | 7 | 6.3х71 |
| М42 | 4,5 | 3 | 58 | 71,3 | 33 | 65 | 22 | 9 | 8х71 |
| М45 | 4,5 | 3 | 62 | 76,95 | 34,5 | 70 | 22,5 | 9 | 8х80 |
| М48 | 5 | 3 | 65 | 82,6 | 36 | 75 | 24 | 9 | 8х80 |
| М52 | 5 | 3 | 70 | 88,25 | 38 | 80 | 26 | 9 | 8х90 |
