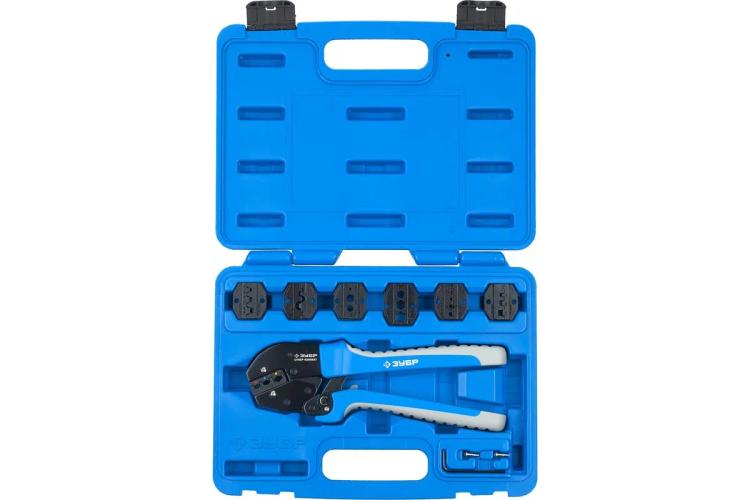

Пресс-клещи 0,5–16 мм² универсальные с 7 матрицами в кейсе, ЗУБР СУПЕР-КОННЕКТ 22677-H9

Пресс-клещи используют для формирования механически надёжного соединения между проводником и совместимым наконечником, гильзой или разъёмом.

Конструкция и применение

Профиль матрицы или гнезда должен соответствовать типу контактного элемента. Один завершённый цикл обжима формирует соединение; несоответствующий профиль может деформировать наконечник и не обеспечить требуемый контакт.

Технические характеристики

Подтверждённые параметры модели: сечение изолированных наконечников — от 0,5 до 16 мм²; сечение медных неизолированных наконечников — от 0,5 до 10 мм²; сечение алюминиевых неизолированных наконечников — от 0,5 до 10 мм²; сечение втулочных наконечников НШВИ — от 0,5 до 6 мм²; сечение двойных наконечников НШВИ(2) — от 0,5 до 6 мм². В комплекте 7 матриц. Комплектация: матрицы и кейс. Совместимые обжимаемые элементы: втулочные наконечники, изолированные наконечники и неизолированные наконечники.

Рекомендации по работе

Перед обжимом сверяют тип и размер контактного элемента, полностью вводят подготовленный проводник и используют соответствующую матрицу. Обжим выполняют без перекоса до завершения рабочего цикла, затем проверяют форму и механическую прочность соединения. Инструмент не применяют к несовместимым разъёмам и наконечникам.
