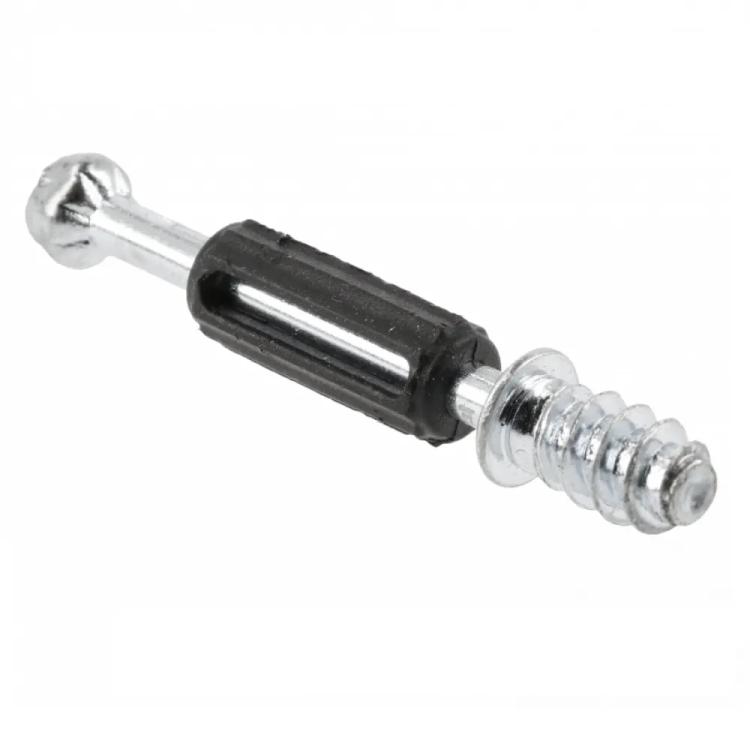

Шток эксцентрика L34 с резьбой типа евровинта и пластиковой юбкой, оцинкованный

Шток с резьбой типа евровинта применяется в разборной эксцентриковой мебельной стяжке. Его головка входит в ответный эксцентрик: при повороте эксцентрика мебельные детали притягиваются друг к другу. Для сборки нужен совместимый эксцентрик, поскольку шток — только одна часть стяжки.

Конструкция соединения

Крепёжный конец рассчитан на посадку в мебельную деталь через подготовленное отверстие; ответная метрическая гайка этому исполнению не требуется. Головка штока должна войти в эксцентрик на предусмотренную глубину. У этого исполнения металлическая часть проходит через пластиковую юбку. Для вворачивания используют биту PZ2.

Материал и покрытие

Шток изготовлен из стали и оцинкован. Цинковое покрытие снижает риск коррозии металлической поверхности, в том числе на участках, которые после сборки находятся внутри мебельного соединения.

Подбор и установка

Перед установкой сверьте подготовленное отверстие диаметром 5 мм и глубину под резьбовой участок длиной 11 мм со схемой мебели. При замене сравните посадку юбки и форму головки со старой деталью, а положение эксцентрика — со схемой применяемой стяжки.
