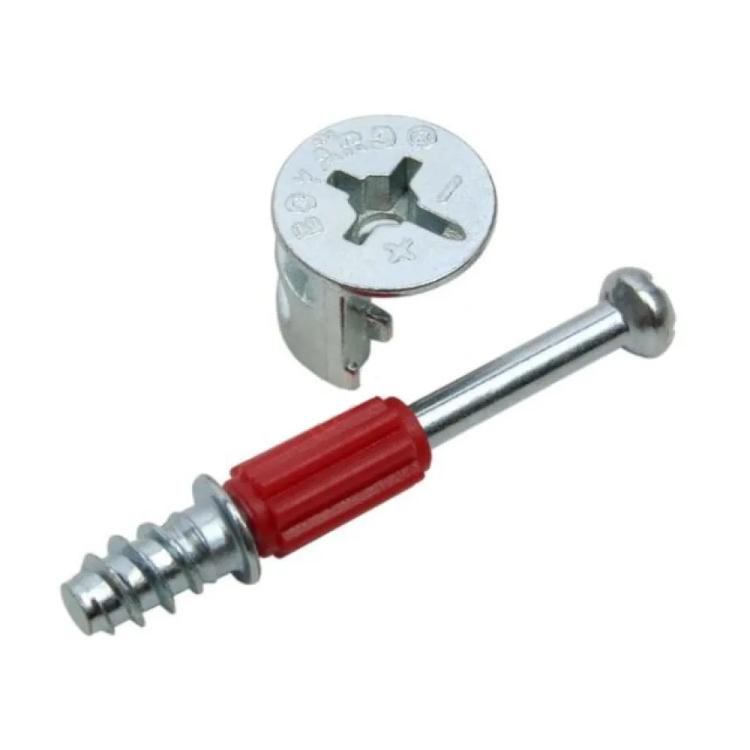

Стяжка эксцентриковая d15, комплект со штоком L34 с резьбой типа евровинта

Комплект эксцентриковой стяжки предназначен для соединения мебельных деталей. В него входят эксцентрик диаметром 15 мм и шток с резьбой типа евровинта. Эти части работают вместе: шток связывает детали, а эксцентрик позволяет подтянуть соединение при сборке.

Конструкция и работа

Головка штока входит в рабочую часть эксцентрика. При его повороте головка подтягивается, а соединяемые элементы сближаются. Резьбовой конец штока закрепляется в ответной мебельной детали; расположение обеих частей должно соответствовать присадке соединения.

Комплектация и подбор

Набор выбирают по диаметру эксцентрика, исполнению резьбового конца и размерному обозначению штока L34. Наличие двух согласованных частей удобно при сборке нового узла. При ремонте мебели проверяют, что комплект подходит к уже выполненным посадочным местам, а не только к диаметру отверстия под эксцентрик.

Установка

До монтажа проверяют положение отверстий и совмещение кромок мебельных деталей. Шток устанавливают в ответную деталь, заводят его головку к эксцентрику и затем подтягивают узел. Для повторной сборки осматривают крепёж и посадочные места; повреждённые части не используют.
