Виды гаечных ключей: типы и назначение

Гаечный ключ — ручной инструмент для завинчивания и отвинчивания резьбового крепежа: болтов, гаек, винтов и шпилек. Захватывает он крепёж не по диаметру резьбы, а по граням головки, поэтому главный размер ключа — это «под ключ» (S): расстояние между параллельными гранями зева или профиля. Видов ключей десятки; ниже разбираем все основные типы, их стандарты, размеры и назначение, чтобы вы точно подобрали нужный инструмент.

Что такое гаечный ключ и как он устроен

Гаечный ключ передаёт усилие руки на грани крепежа через рычаг рукоятки. Чем длиннее рукоятка, тем больший момент затяжки можно создать при том же усилии. Поэтому удлинять ключ трубой опасно: момент растёт быстрее, чем рассчитан инструмент и сам крепёж.

У большинства ключей две части:

• рабочая часть, или головка, — захватывает грани крепежа (открытый зев, замкнутое кольцо, профиль);
• рукоятка (стержень) — за неё держат и создают рычаг.

Размер рабочей части задаётся числом «под ключ» — расстоянием между параллельными гранями. Запись «ключ на 14» означает, что зев равен 14 мм.

Классификация: какие бывают гаечные ключи

Все гаечные ключи удобно разделить на пять групп по конструкции рабочей части:

• монолитные — цельные, с зевом или кольцом фиксированного размера (рожковый, накидной, комбинированный, торцевой);
• разводные — с регулируемым захватом (разводной, трубный, переставной);
• составные — со сменными головками и приводом (торцовые головки с воротком или трещоткой);
• со специальным профилем — под внутренний шестигранник, звёздочку и шлицы (имбусовый, TORX, для круглых гаек);
• специальные — узкоприкладные: ударные, динамометрические и прочие.

Монолитные ключи

Самая массовая группа: цельный ключ под один размер крепежа.

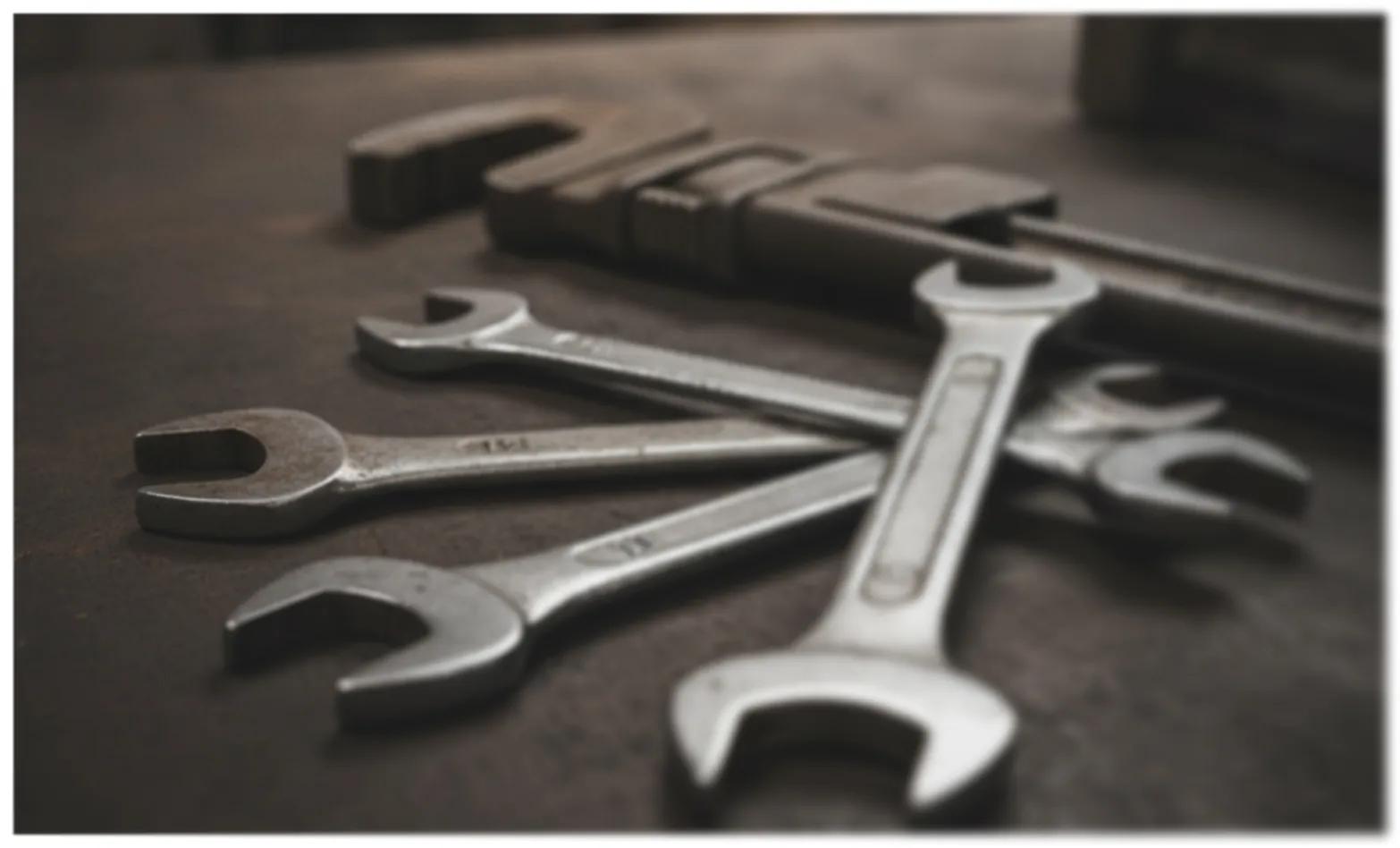

Рожковый ключ (с открытым зевом)

Открытый П-образный зев захватывает гайку с двух сторон. Главный плюс — заводится сбоку, поэтому работает там, где кольцо не надеть. Минус — контакт только по двум граням, при большом усилии грани можно смять.

Рабочая часть развёрнута примерно на 15° к оси рукоятки. Это не декор: перевернув ключ после каждого хода, в тесноте удаётся доводить минимальный угол поворота до 30° вместо 60° по грани.

Стандарты: ГОСТ 2839-80 (двусторонние), ГОСТ 2841-80 (односторонние); зарубежные аналоги — DIN 3110, односторонние DIN 894, ISO 1711-1.

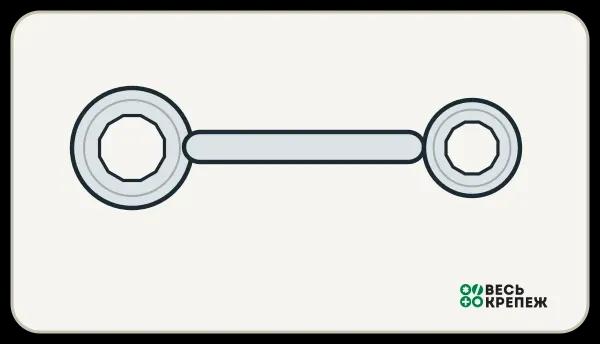

Накидной (кольцевой) ключ

Замкнутое кольцо охватывает все грани крепежа, поэтому держит надёжнее рожкового и почти не смаливает грани. Профиль бывает на 6 или 12 граней:

• 6 граней — больше площадь контакта, выше передаваемый момент; для тугих и прикипевших соединений;
• 12 граней — вдвое больше положений для перехвата, удобнее в тесноте; но при срыве «прикипевших» болтов грани слизываются легче.

Головка чаще отогнута относительно плоскости рукоятки, чтобы пальцы не упирались в деталь. Стандарт — ГОСТ 2906-80 (кольцевые двусторонние коленчатые); аналог — DIN 838.

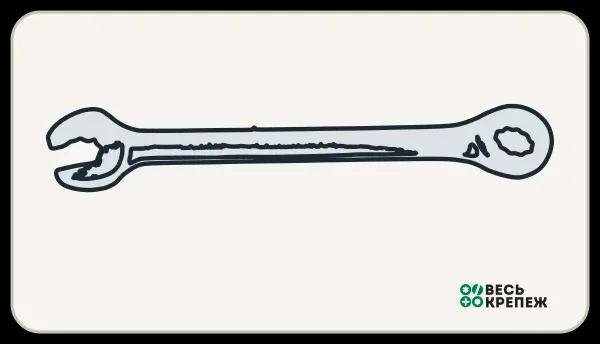

Комбинированный ключ

С одной стороны рожок, с другой — накидное кольцо того же размера. Самый универсальный бытовой и монтажный ключ: рожком быстро наживляют, кольцом затягивают. Стандарт — ГОСТ 16983-80; аналоги — DIN 3113, ISO 3318.

Торцевой ключ

Захватывает крепёж с торца, а не сбоку. Незаменим в утопленных и глубоких гнёздах, куда сбоку не подобраться. Бывает Г-образным, Т-образным, трубчатым (например, свечной). Серия стандартов — ГОСТ 25787-83 и смежные.

Разводные и трубные ключи

Группа с регулируемым захватом: один ключ под диапазон размеров.

Разводной ключ

Подвижная губка ходит по червяку, подстраиваясь под размер. Именно разводной чаще всего имеют в виду, когда спрашивают «как называется регулируемый ключ». Удобен, когда точного размера под рукой нет, но держит хуже накидного и при люфте смаливает грани. Усилие прикладывают в сторону неподвижной губки.

Отдельная разновидность — диэлектрический разводной с изоляцией рукоятки до 1000 В (для электромонтажа). Действующий стандарт — ГОСТ Р 54488-2011 (заменил ГОСТ 7275-75); аналог — DIN 3117.

Трубный (газовый) ключ

Зубчатые губки самозажимаются на круглой трубе под нагрузкой: чем сильнее тянешь, тем крепче хватка. Для гаек с гранями не предназначен — оставляет следы. Классическая разновидность — ключ Стиллсона. Трубные ключи нумеруют по диапазону захвата:

• №1 — трубы примерно 10–36 мм;
• №2 — 20–50 мм;
• №3 — 20–63 мм;
• №4 — 25–90 мм;
• №5 — 32–120 мм.

Переставной ключ

Губки переставляются по нескольким фиксированным положениям паза. Промежуточный вариант между рожковым и разводным.

Составные ключи и инструмент с приводом

Здесь рабочая часть сменная, а рукоятка с приводом общая.

Торцовые головки с воротком или трещоткой

Сменная головка (6 или 12 граней) надевается на квадратный привод рукоятки. Размер привода стандартизован в дюймах:

• 1/4 дюйма (6,35 мм) — мелкий крепёж;
• 3/8 дюйма (9,525 мм) — средний;
• 1/2 дюйма (12,7 мм) — основной автомобильный и монтажный;
• 3/4 и 1 дюйм (19,05 и 25,4 мм) — тяжёлые работы.

Трещотка крутит крепёж без перехвата, в одну сторону. Важное ограничение: трещоточным механизмом не срывают прикипевший крепёж и не дают финальную силовую затяжку — храповик можно повредить.

Разрезные ключи

Накидное кольцо с прорезью: надевается на трубку, не разрывая её. Утолщённые губки охватывают почти все грани, поэтому на закисшем штуцере тормозной или топливной трубки ключ не «раскрывается» и не сминает мягкую латунную гайку, в отличие от рожкового.

«Вороньи лапки» и гнущиеся ключи

Открытая или накидная головка на приводе без рукоятки — для затяжки в местах, где обычный ключ не повернуть.

Ключи со специальным профилем

Под крепёж с внутренним или нестандартным профилем.

Шестигранный (имбусовый) ключ

Г-образный пруток с шестигранным сечением — под винты с внутренним шестигранником. Название «имбусовый» закрепилось от торговой марки INBUS (нем. Innensechskant Bauer und Schaurte); в англоязычной традиции его же зовут ключом Аллена. Версия с шаром на конце позволяет работать под углом до 25°. Стандарт — ГОСТ 11737-93 (ИСО 2936-83); распространённый аналог — DIN 911.

Звездообразный ключ TORX

Шестилучевой профиль-звезда. Обозначается буквой T и числом: T10, T25, T40. Передаёт больший момент без проскальзывания, чем шестигранник, поэтому массово применяется в электронике, автотехнике и мебели. Существует и антивандальная версия TR (Tamper Resistant) — со штырьком в центре, под который нужен ключ с отверстием.

Ключи для круглых шлицевых гаек

Серповидный корпус с крюком или штифтом — под круглые гайки со шлицами или отверстиями (подшипниковые узлы, валы). Стандарт — ГОСТ 16984-79, шарнирные — ГОСТ 16985.

Редкие и специальные ключи

Узкоприкладные виды — встречаются реже, но закрывают конкретные задачи:

• ударный ключ — массивная накидная головка под удар молотком, для прикипевшего крепежа от 17 мм;
• динамометрический ключ — с измерением момента затяжки, для ответственных соединений, где важна точная сила;
• искробезопасный — из бериллиевой бронзы, для взрывоопасных сред;
• спицевой, кареточный, шарнирный и прочие — для велотехники, сантехники и специального оборудования.

Размер "под ключ" (S) и связь с резьбой

Размер «под ключ» (S) — это расстояние между параллельными гранями. Ряд значений задаёт ГОСТ 6424-73: 5,5; 7; 8; 10; 12; 13; 14; 17; 19; 22; 24; 27; 30; 32; 36 мм и далее. Часть размеров стандарт относит к непредпочтительным — это 17, 19, 22 и 32 мм; их стараются не закладывать в новые изделия, хотя в обиходе они очень распространены.

Типовое соответствие размера резьбы и ключа под обычную шестигранную гайку:

Важно: соответствие зависит от типа гайки. Сам ГОСТ 6424-73 резьбу не нормирует — размер «под ключ» задают стандарты на болты и гайки. У части современного крепежа по ISO размер уменьшен, например под М10 может быть ключ на 16 вместо 17. Поэтому таблицу выше используют как ориентир, а точный размер сверяют по конкретной гайке. Полную таблицу размеров с допусками мы собрали в отдельном материале: Размеры «под ключ».

Кроме метрической, существует дюймовая система (SAE): размер указывают в долях дюйма (1/2, 9/16, 3/4). Метрический и дюймовый ряды не совпадают, поэтому путать их нельзя: дюймовый ключ на близком размере сминает метрическую грань. В России основной стандарт — метрический.

Сводная таблица: тип, стандарт, размеры, назначение

Маркировка и материал ключа

На рабочей части ключа выбивают: товарный знак производителя, размер «под ключ» в миллиметрах и марку стали. По этим клеймам отличают качественный инструмент от безымянного.

В обозначениях по ГОСТ тип ключа кодируют буквами: КГД — с открытым зевом двусторонний, КГК — комбинированный, КГН — кольцевой коленчатый, КТР — трубный рычажный.

Делают ключи из хром-ванадиевой стали (марка 40ХФА и аналогичные по свойствам). Твёрдость рабочих частей по ГОСТ — от 45,5 до 51,5 HRC для зева до 36 мм. Покрытие защищает от коррозии и бывает разным: хромирование, цинкование с хроматированием, фосфатирование или оксидирование с пропиткой маслом. «Хромированный» — это про покрытие, а не про материал; сам металл легированная сталь.

Как выбрать и как правильно пользоваться

Принцип выбора простой: под конкретную задачу конкретный ключ.

• разовая сборка с разными размерами — комбинированный набор;
• ответственная или силовая затяжка — накидной на 6 граней или динамометрический;
• работа в тесноте — накидной на 12 граней либо торцевая головка с трещоткой;
• труба или круглая деталь — трубный, а не разводной;
• неизвестный или редкий размер — разводной, но аккуратно.

Правила работы, которые экономят и крепёж, и руки:

• ключ тянут на себя, а не толкают от себя — при срыве не разобьёте пальцы;
• размер подбирают точно: люфт смаливает грани;
• трещотку и разводной не используют для срыва прикипевшего крепежа;
• не наращивают рукоятку трубой — момент превысит расчётный;
• прикипевший крепёж сначала обрабатывают проникающей смазкой.

Немного истории

Гаечный ключ моложе резьбы: массовым он стал вместе с промышленным крепежом в XIX веке. Ключевые вехи:

• 1835 — Соломон Меррик (США) патентует первый винтовой регулируемый ключ;
• 1841 — Лоринг Коэс делает разводной ключ, регулируемый одной рукой;
• 1842 — англичанин Эдвин Бирд Баддинг создаёт винтовой разводной ключ;
• 1892 — швед Юхан Петтер Юхансон доводит конструкцию до современной «шведки» с червяком; его фирма позже станет Bahco.

Сегодня гаечный ключ дошёл даже до орбиты: им работают на МКС.

Частые вопросы

Как называется регулируемый гаечный ключ?

Разводной — у него подвижная губка под любой размер в диапазоне. Для круглых труб используют трубный (газовый) ключ.

Чем рожковый ключ отличается от накидного?

Рожковый захватывает зевом две грани и заводится сбоку; накидной охватывает кольцом все грани, держит надёжнее и не смаливает крепёж, но его нужно надеть с торца.

Чем газовый (трубный) ключ отличается от разводного?

У трубного зубчатые губки, которые самозажимаются на круглой трубе; у разводного гладкие губки под грани крепежа. Трубным не крутят гайки, разводным не зажимают трубы.

Зачем при завинчивании гайки используют гаечный ключ?

Он создаёт рычаг и передаёт усилие на грани, а не на резьбу. Это даёт нужный момент затяжки и не срывает резьбу.

Почему имбусовый ключ так называется?

От торговой марки INBUS (нем. Innensechskant Bauer und Schaurte — «внутренний шестигранник Бауэра и Шаурте»). В другой традиции тот же ключ зовут ключом Аллена.

Как правильно пользоваться шестигранником?

Вставляют ключ в винт до упора всей гранью, длинным плечом создают момент, коротким быстро докручивают. Версия с шаром работает под углом, но финальную затяжку дают прямым концом.

Что такое торцевой ключ?

Ключ, который захватывает крепёж с торца, а не сбоку. Нужен в глубоких и утопленных гнёздах.

Коротко: ключи делятся на монолитные (фиксированный размер), разводные (диапазон), составные (сменные головки) и специальные (под профиль и задачу). Универсальная основа набора — комбинированные и накидные ключи плюс головки с трещоткой; размер всегда подбирают точно по «под ключ» (S). Болты, гайки и шпильки под ваш инструмент есть в каталоге Весь Крепеж: болты, гайки, шпильки.
