Нитинол: как работает металл с памятью формы

Нитинол — сплав никеля и титана, который при определённых условиях способен возвращаться к заранее заданной форме. Изогнутую проволоку можно нагреть, и она распрямится или снова свернётся в пружину. Состав при этом остаётся прежним: меняется кристаллическая структура металла.

У нитинола есть и другое необычное свойство, сверхупругость. Некоторые изделия из него восстанавливают форму сразу после снятия нагрузки, без отдельного нагрева. Чтобы понять разницу, разберёмся, что именно «помнит» сплав и как эту способность используют в настоящих устройствах.

Что такое нитинол и из чего он состоит

Основу нитинола составляет соединение никеля и титана NiTi. По числу атомов этих элементов в сплавах с памятью формы примерно поровну. По массе соотношение другое: для равного числа атомов получается около 55% никеля и 45% титана, потому что атом никеля тяжелее атома титана.

Поэтому описания «примерно 50 на 50» и «примерно 55 на 45» могут относиться к одному составу. Сначала нужно посмотреть, какие проценты указаны: атомные или массовые. Это не две взаимоисключающие рецептуры.

Нитинол не является сталью: его основу не составляет железо. При этом название обозначает семейство материалов, а не одну марку с неизменными свойствами. Небольшие отличия в составе и последующая обработка влияют на температуру превращения и поведение изделия под нагрузкой.

Почему металл возвращается к прежней форме

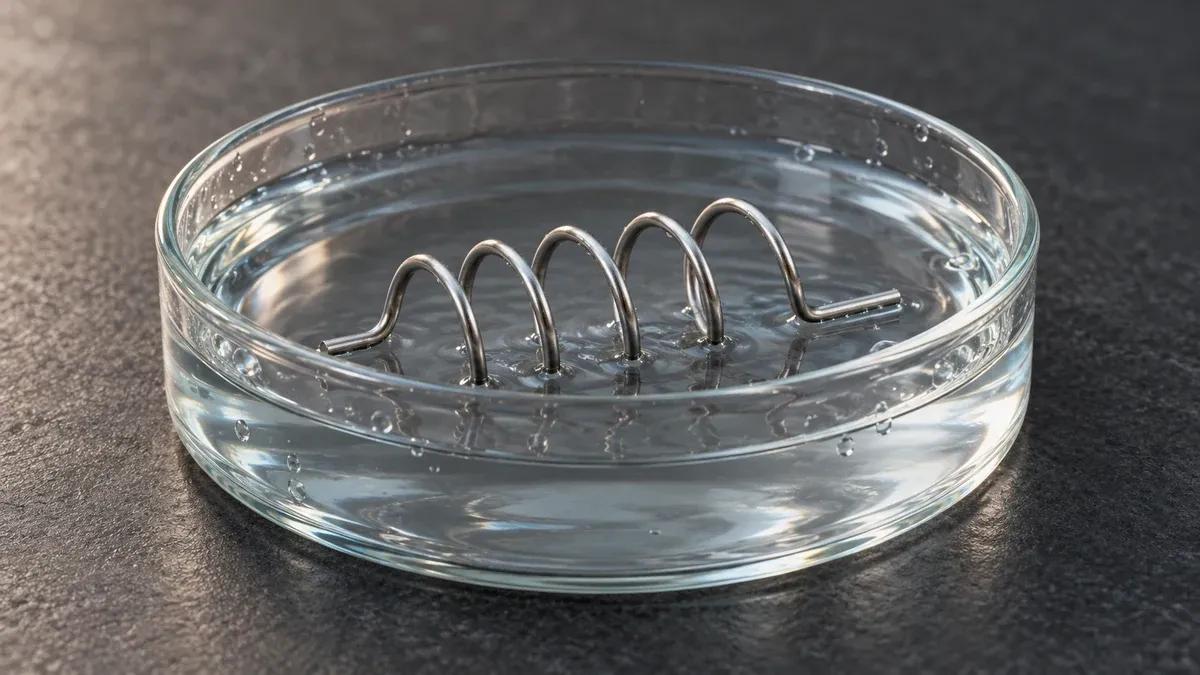

Представим проволоку, которой при изготовлении задали форму пружины. В подходящем состоянии её растянули, а после снятия нагрузки часть удлинения сохранилась. При нагреве проволока снова собирается в пружину, хотя никто не наматывает её на оправку.

Внутри сплава происходит обратимое превращение между двумя кристаллическими состояниями. Более высокотемпературное называют аустенитом, более низкотемпературное — мартенситом. Слова «высокая» и «низкая» здесь относятся к диапазону превращения конкретного сплава, а не обязательно к раскалённому и ледяному металлу.

В мартенситном состоянии нагрузка может менять ориентацию кристаллических областей. Изделие деформируется, и после разгрузки часть новой формы остаётся. При нагреве восстанавливается аустенитная структура, а вместе с ней, в пределах возможностей материала, возвращается заданная форма. Металл остаётся твёрдым: плавления для этого не требуется.

Это не означает, что нитинол запоминает любой последний изгиб. Если проволоку согнули в букву, она не обязана впоследствии восстанавливать именно эту букву. При нагреве она будет стремиться к форме, закреплённой при специальной обработке. Основы такого поведения описаны в учебном курсе по сплавам с памятью формы.

Как сплаву задают форму

На производстве заготовку закрепляют в нужном положении и проводят термообработку по режиму, выбранному для материала и изделия. Так можно получить запоминающую форму пружину, изогнутый элемент или другую деталь.

Задание формы и её последующее восстановление при нагреве являются разными операциями. Проволока, которая возвращается к форме в тёплой воде, не обязательно может получить новую постоянную форму в той же воде. Простое сгибание и один произвольный нагрев тоже не заменяют технологию обработки.

В обычном случае речь идёт об односторонней памяти: изделие возвращается к одной заданной форме при нагреве. После охлаждения оно само по себе не обязано снова стать растянутым или согнутым. Чтобы повторить движение, нужна внешняя нагрузка, например возвратная пружина. Существуют материалы с двусторонней памятью, но такое поведение требует отдельной подготовки.

Чем память формы отличается от сверхупругости

Память формы заметна, когда деформация сохраняется после разгрузки, а затем исчезает при подходящем нагреве. При сверхупругости изделие возвращается к исходной форме уже после снятия нагрузки. Внешне это похоже на поведение очень гибкой пружины, однако механизм другой.

В подходящем температурном диапазоне нагрузка вызывает превращение аустенита в мартенсит. Когда нагрузку снимают, происходит обратное превращение. Оно позволяет восстановить сравнительно большую деформацию. У обычной металлической пружины упругий возврат не требует такого изменения кристаллической структуры.

Следовательно, не всякое гибкое изделие из нитинола нужно погружать в горячую воду. Если его рассчитали на сверхупругую работу при комнатной температуре, возврат формы происходит без этой операции. Но само название сплава ещё не гарантирует такое поведение в любых условиях.

При какой температуре срабатывает память формы

У всего нитинола нет одной общей температуры срабатывания. Она зависит от точного состава, обработки материала и условий нагрузки. Поэтому два похожих отрезка проволоки могут вести себя в одной и той же воде по-разному.

Кроме того, превращение обычно занимает диапазон температур: сначала начинается восстановление структуры, затем завершается. При охлаждении обратное превращение идёт в другом диапазоне. Это различие называют температурным гистерезисом.

В описании изделия важно различать начало и завершение превращения. Температура, при которой проволока только начала двигаться, не обязательно достаточна для полного восстановления формы под рабочей нагрузкой.

Для наглядного опыта подходит заранее подготовленный образец с известными характеристиками. Например, в учебном опыте с нитиноловой проволокой специально выбирают материал, реагирующий на умеренный нагрев воды. Кипяток не является универсальным способом проверки любого изделия из нитинола.

Где используют свойства нитинола

Соединительные муфты

Один из примеров применения памяти формы связан с соединением труб. Муфте заранее задают внутренний диаметр меньше наружного диаметра соединяемых концов. В подходящем низкотемпературном состоянии её расширяют и устанавливают на трубы. При последующем нагреве муфта стремится уменьшить диаметр и обжимает соединение.

Здесь важна не необычная внешность сплава, а усилие, возникающее при восстановлении формы. Такой элемент может создать натяг без обычной затяжки резьбовой пары. При этом работоспособность соединения зависит от конструкции и выбранного материала: одна лишь «память» герметичность не обеспечивает.

Приводы и термочувствительные элементы

Нитиноловая проволока может выполнять механическую работу при нагреве. Если закрепить её в механизме, изменение длины или формы можно использовать для перемещения рычага, заслонки или другого элемента.

Нагревать проволоку можно электрическим током. В таком устройстве электрическая энергия сначала превращается в тепло, затем часть энергии передаётся движущейся детали. Нитинол не создаёт энергию сам и не является вечным двигателем.

Для повторяющейся работы нужно учитывать и охлаждение. Пока проволока отдаёт тепло, механизм может ещё не быть готов к следующему циклу. Скорость движения, допустимая нагрузка и ресурс зависят от конкретного исполнения, а не только от диаметра проволоки.

Медицинские устройства

Нитинол применяют в стентах, проводниках и других медицинских изделиях. Его способность переносить значительную обратимую деформацию помогает создавать компактные конструкции, которые меняют форму при освобождении из доставляющей системы.

В таких изделиях особенно важно различать сверхупругость и память формы. Не всякий самораскрывающийся элемент работает потому, что его специально нагрели: восстановление может происходить при снятии ограничивающей нагрузки в предусмотренных температурных условиях.

Это свойства конкретного готового устройства. Для медицинского применения проверяют материал после обработки, его механическое поведение и поверхность. Наличие никеля и титана в составе само по себе не делает произвольную проволоку пригодной для имплантации.

Экспериментальные металлические шины

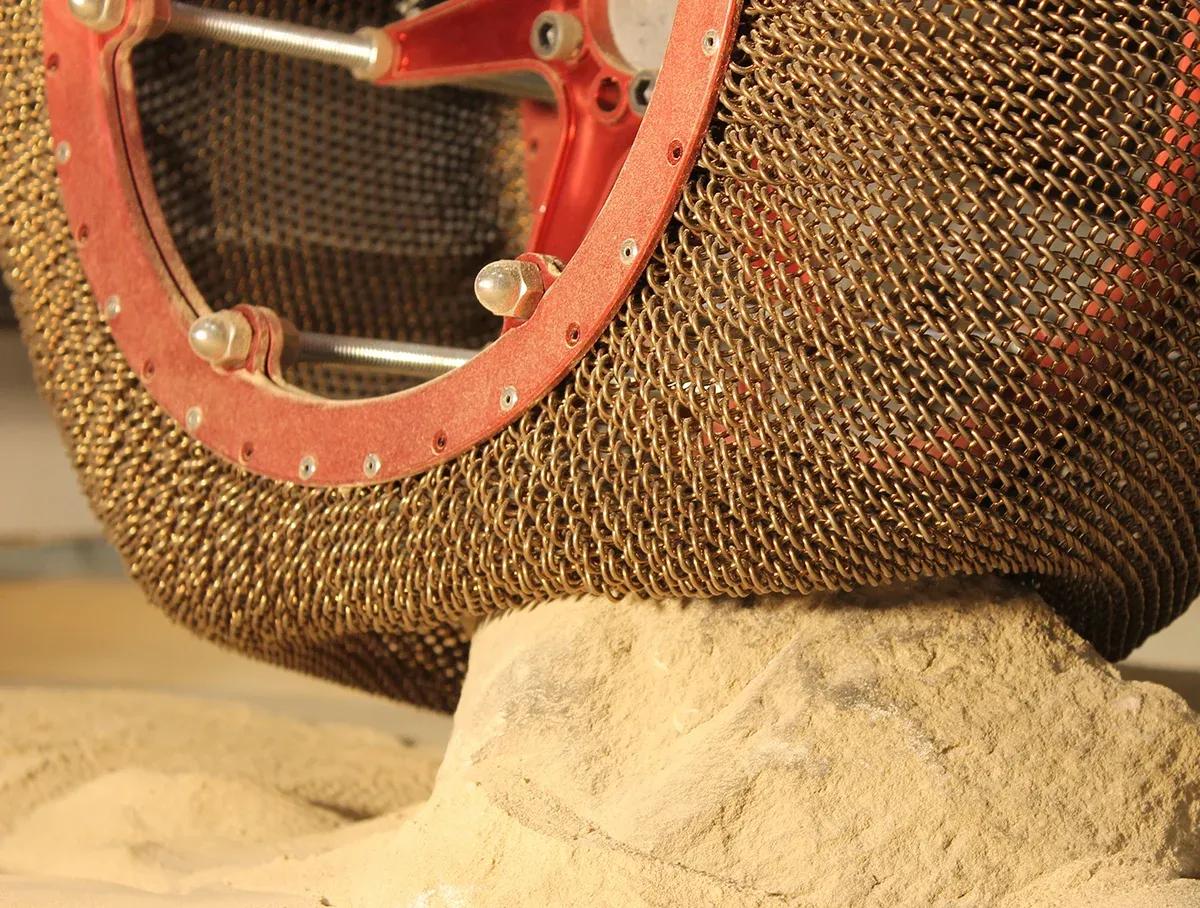

В конструкции Superelastic Tire несущие элементы выполнены из сплавов с памятью формы, главным образом на основе никеля и титана. Переплетённая металлическая структура может огибать неровность, а после разгрузки восстанавливать форму.

В этом примере используется сверхупругое поведение материала. Колесо не требуется каждый раз нагревать после наезда на камень. Это наглядное различие двух режимов: в проволочном приводе движение вызывают нагревом, а в такой шине возврат формы происходит при разгрузке.

Почему нитинол не заменяет обычную сталь

Способность возвращать форму не делает материал неуязвимым. Если превысить допустимую деформацию, может остаться необратимый изгиб. Повторные нагрузки способны вызывать усталость и разрушение. Нагрев для восстановления формы не сращивает трещины и не восстанавливает сломанную деталь.

Даже полностью обратимое движение имеет условия и ресурс. Слишком высокая нагрузка, неподходящая температура или чрезмерная деформация меняют поведение изделия. В исследовании циклической усталости нитинола рассматривают именно развитие повреждений, несмотря на способность материала к сверхупругой деформации.

Не существует и одной универсальной таблицы свойств для любого нитинола. Прочность, жёсткость и рабочие температуры нужно связывать с составом, состоянием и способом испытания. Поэтому сравнение «нитинол прочнее стали» без указания конкретных материалов и условий мало что объясняет.

Если от детали требуется просто удерживать постоянную нагрузку, память формы может вообще не понадобиться. Выбор сплава имеет смысл тогда, когда в конструкции используют его особое поведение: управляемый возврат формы или значительную обратимую деформацию.

Что важно знать о конкретном изделии

Чтобы понять, как будет работать нитиноловая деталь, нужны ответы на несколько вопросов:

• какое поведение предусмотрено: память формы при нагреве или сверхупругость при разгрузке;
• в каком температурном диапазоне оно достигается;
• какую форму задали при изготовлении и нужна ли внешняя сила для обратного движения;
• какие деформации, нагрузки и число циклов допускаются.

Главное свойство нитинола состоит не в том, что его невозможно сломать. Он позволяет использовать обратимое изменение кристаллической структуры как часть механизма. Поэтому похожая проволока может служить и нагреваемым приводом, и сверхупругим элементом, но условия её работы будут разными.
