Как пользоваться химическим анкером
Как выбрать систему, подготовить отверстие, установить шпильку в бетон или пустотелый кирпич и не нагружать крепление раньше времени.
Химический анкер передаёт нагрузку от шпильки или арматурного стержня на основание через отверждённый состав. Крепление не создаёт распор так, как клиновой анкер, но результат зависит не только от «клея»: систему образуют состав, стальной элемент, основание, отверстие и соблюдённая технология монтажа.
Ниже — общий безопасный порядок работы. Точные диаметр и глубину отверстия, способ очистки, допустимую влажность, рабочее время, выдержку и момент затяжки всегда берут из ETA и инструкции выбранного продукта. Эти параметры нельзя переносить с одного химического анкера на другой.
Что такое химический анкер и как он работает
В картридже раздельно хранятся смола и отвердитель. При выдавливании компоненты проходят через статический смеситель, становятся однородной реакционной массой и заполняют пространство между стенкой отверстия и шпилькой. После отверждения нагрузка передаётся через сцепление состава со сталью и основанием.
Сам картридж ещё не является готовым анкером. Для узла нужны совместимый стальной элемент, гайка и шайба, а в пустотелой кладке — предусмотренная системой сетчатая гильза. Несущую способность определяет вся комбинация, а не прочность смолы отдельно.
Состав почти не создаёт начального распора, поэтому химические системы применяют там, где важны расстояния до края, высокая нагрузка или работа в кладке. Но фраза «можно ставить у самого края» неверна: минимальные расстояния, шаг анкеров и толщину основания всё равно проверяют расчётом и документацией.
Сначала выберите систему, потом сверлите
Главная ошибка начинается до монтажа: мастер покупает картридж, а затем пытается приспособить его к уже готовому отверстию. Правильный порядок обратный — определить основание и нагрузку, выбрать одобренную систему и только после этого назначить шпильку, бур и глубину.
Определите материал основания
- Полнотелый бетон. Проверяют класс и состояние бетона, наличие трещин, допустимость сухого, влажного или заполненного водой отверстия.
- Полнотелый кирпич. Нужен допуск именно для кладки; характеристики бетона к кирпичу не переносятся.
- Пустотелый кирпич и блок. Обычно требуется сетчатая гильза, которая удерживает состав и формирует механические ключи в пустотах.
- Газобетон. Применяют только систему и способ подготовки отверстия, прямо предусмотренные для ячеистого бетона.
Проверьте нагрузку и комплект
Для полки и для опоры оборудования нужны разные исходные данные. В ответственном соединении учитывают растяжение, сдвиг, их сочетание, постоянную или переменную нагрузку, расстояние до края, шаг анкеров, температуру эксплуатации и коррозионную среду. Марку и класс прочности шпильки нельзя выбирать независимо от состава.
Если узел относится к несущей конструкции, монтажная инструкция не заменяет проект. Расчёт выполняют по СП 513.1325800.2022, действующим документам оценки системы и требованиям проекта.
Сверьте условия монтажа
Перед покупкой проверьте температуру основания, состояние отверстия и способ сверления. Обычный летний состав на холодном основании может отверждаться слишком долго или оказаться вне допуска. «Зимний» продукт тоже имеет нижний предел, а картридж нередко требуется хранить теплее зоны монтажа.
Отверстие после алмазного сверления может потребовать специальной подготовки или шерохования. Полый бур с удалением пыли способен заменить часть обычной очистки только тогда, когда такая комбинация прямо разрешена документацией системы.
Как выбрать состав химического анкера
Название химической основы помогает ориентироваться в ассортименте, но не заменяет допуск конкретного продукта. Два состава одного типа могут иметь разные основания, температуры монтажа, рабочее время и расчётные характеристики. Сравнивают не только слово на этикетке, а ETA, техническую карту и комплект совместимых элементов.
Полиэфирные составы
Полиэфирные массы часто используют для ненесущих и средненагруженных креплений в бетоне и кладке. В ассортименте есть продукты для полнотелого и пустотелого кирпича. Возможность наружного монтажа, работа во влажном отверстии и диапазон температур у каждого состава свои.
Винилэфирные и эпоксиакрилатные составы
Такие системы применяют в более широком диапазоне строительных задач, в том числе при повышенных нагрузках и сложных условиях монтажа. Среди них встречаются зимние исполнения. Однако слово «винилэстер» само по себе не подтверждает пригодность для трещиноватого бетона, сейсмики или водонаполненного отверстия — это должно быть указано в документации конкретного продукта.
Эпоксидные системы
Эпоксидные составы используют для тяжёлых анкеровок и вклейки арматуры, когда система имеет соответствующую оценку. Они могут иметь более длительное рабочее и полное время отверждения, особенно на холодном основании. Увеличенная прочность связующего не отменяет проверки бетона, глубины заделки и стального элемента.
Капсулы и инъекционные картриджи
Капсула содержит дозу компонентов для определённой геометрии отверстия и стержня. При установке её разрушают предусмотренным способом, поэтому произвольно делить капсулу или подбирать шпильку нельзя. Инъекционный картридж удобнее при разных глубинах и большом числе точек, но добавляет операции смешивания и контроля расхода.
Для выбора начните не с «самой сильной химии», а с пяти вопросов: какое основание, какая нагрузка, где расположен узел, при какой температуре выполняется монтаж и какой стальной элемент нужен по коррозионной стойкости.
Что понадобится для установки
- выбранный химический состав с действующим сроком годности;
- совместимые шпилька, арматурный стержень или внутренняя втулка;
- перфоратор или установка алмазного сверления с буром нужного размера;
- ограничитель глубины или отметка на буре;
- насос или безмасляный сжатый воздух и щётка требуемого диаметра;
- дозатор, новый статический смеситель и при необходимости удлинитель;
- ключ с контролем момента;
- очки, перчатки и другие средства защиты по паспорту безопасности.
Обычная мягкая щётка «примерно подходящего» размера не заменяет очистной ёршик системы: она может не касаться стенок отверстия. Компрессор с маслом и влагой также способен загрязнить подготовленную поверхность.

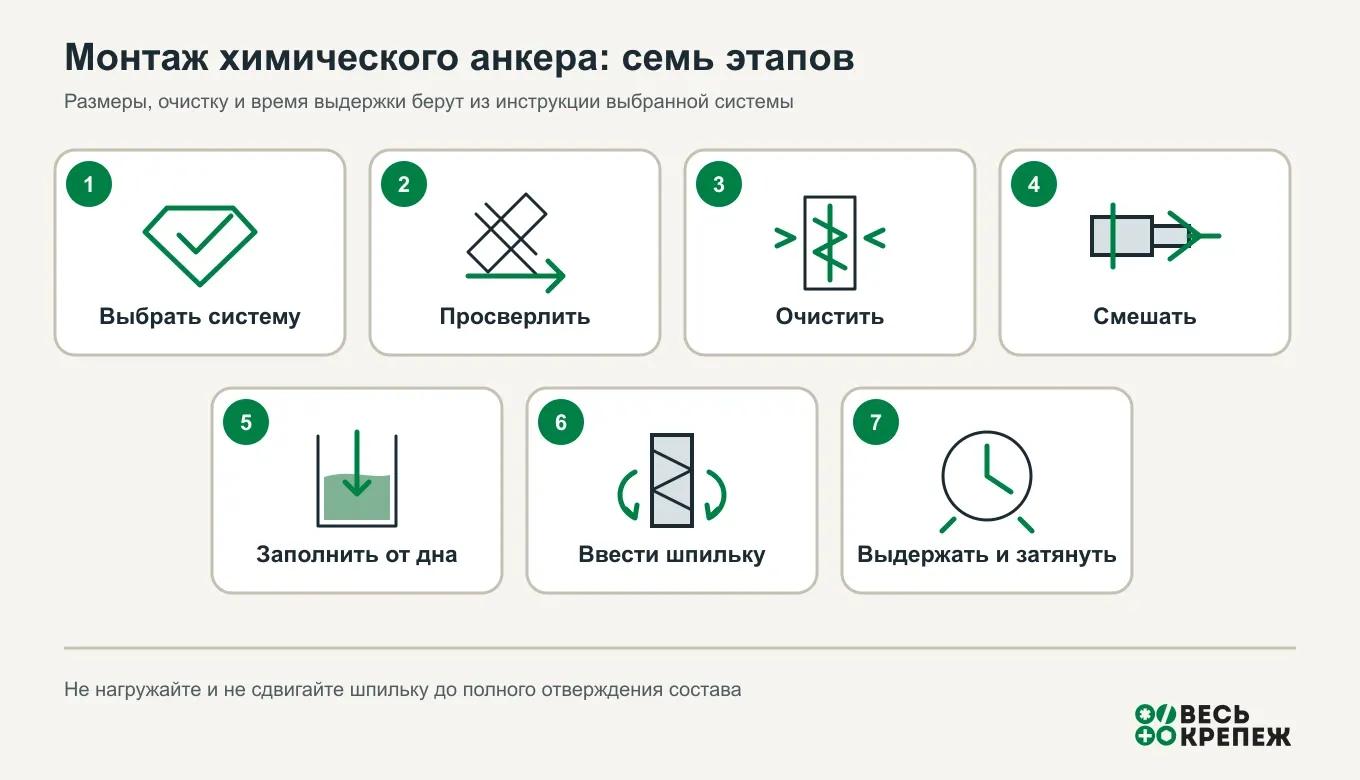

Как установить химический анкер в бетон
1. Разметьте точку и проверьте основание
Сверьте положение с проектом, расстояния до края и соседних анкеров. До сверления убедитесь, что в зоне нет арматуры, кабелей и труб. Самовольное пересверливание рядом с неудачным отверстием может нарушить требуемый шаг.
2. Просверлите отверстие нужного диаметра и глубины
Размер берут из таблицы выбранного продукта для конкретной шпильки. Правило «бур на 2 мм больше резьбы» не универсально: разные системы используют разные зазоры, глубины заделки и инструменты. Держите бур по оси и контролируйте глубину; разрушенное у входа отверстие не маскируют шайбой.
3. Очистите отверстие по инструкции
Буровая пыль образует разделительный слой между составом и бетоном. Типовой цикл включает продувку, механическую чистку и повторную продувку, но число операций, направление и оборудование задаёт производитель. Воздух должен выходить от дна наружу, а щётка — иметь подтверждённый рабочий диаметр.
Если отверстие намокло, не считайте, что любой химический анкер «вытеснит воду». Продолжать можно только при допуске системы для влажных или водонаполненных отверстий и с предусмотренной процедурой.
4. Подготовьте картридж и смеситель
Проверьте срок годности и температуру картриджа, установите его в подходящий дозатор и присоедините новый статический смеситель. Выдавите начальную порцию отдельно до получения равномерного цвета и консистенции — точный объём смотрите в инструкции. Не используйте неоднородную смесь в отверстии.
5. Заполните отверстие от дна
Введите смеситель к дну и выдавливайте состав, постепенно отводя носик наружу. Так снижается риск воздушных карманов. Требуемый объём зависит от диаметра, глубины, шпильки и потерь; универсального правила «заполнить на две трети» нет. Для глубокого отверстия используют предусмотренный удлинитель или поршневую пробку.
6. Установите шпильку
Заранее отметьте глубину заделки на чистой шпильке. Введите её вращательным движением до метки в пределах рабочего времени состава. По краю должен появиться небольшой равномерный избыток смеси; отсутствие состава у устья при непредусмотренно большом зазоре может указывать на недозаполнение.
После установки не поправляйте шпильку, когда состав начал схватываться. Сдвиг разрушает формирующееся сцепление. Если положение потеряно в рабочее время, действуйте только по инструкции производителя; после начала отверждения дефектный узел обычно переделывают.
7. Выдержите и только затем затяните
Зафиксируйте шпильку от смещения и отметьте время установки. Различайте рабочее время, в течение которого можно устанавливать элемент, и время полного отверждения, после которого разрешены затяжка и нагрузка. Оба показателя зависят прежде всего от температуры основания.
После полной выдержки установите деталь, шайбу и гайку. Затяните соединение моментом, указанным для системы и основания. Чрезмерная затяжка не делает анкер сильнее и может повредить основание или нарушить расчёт узла.

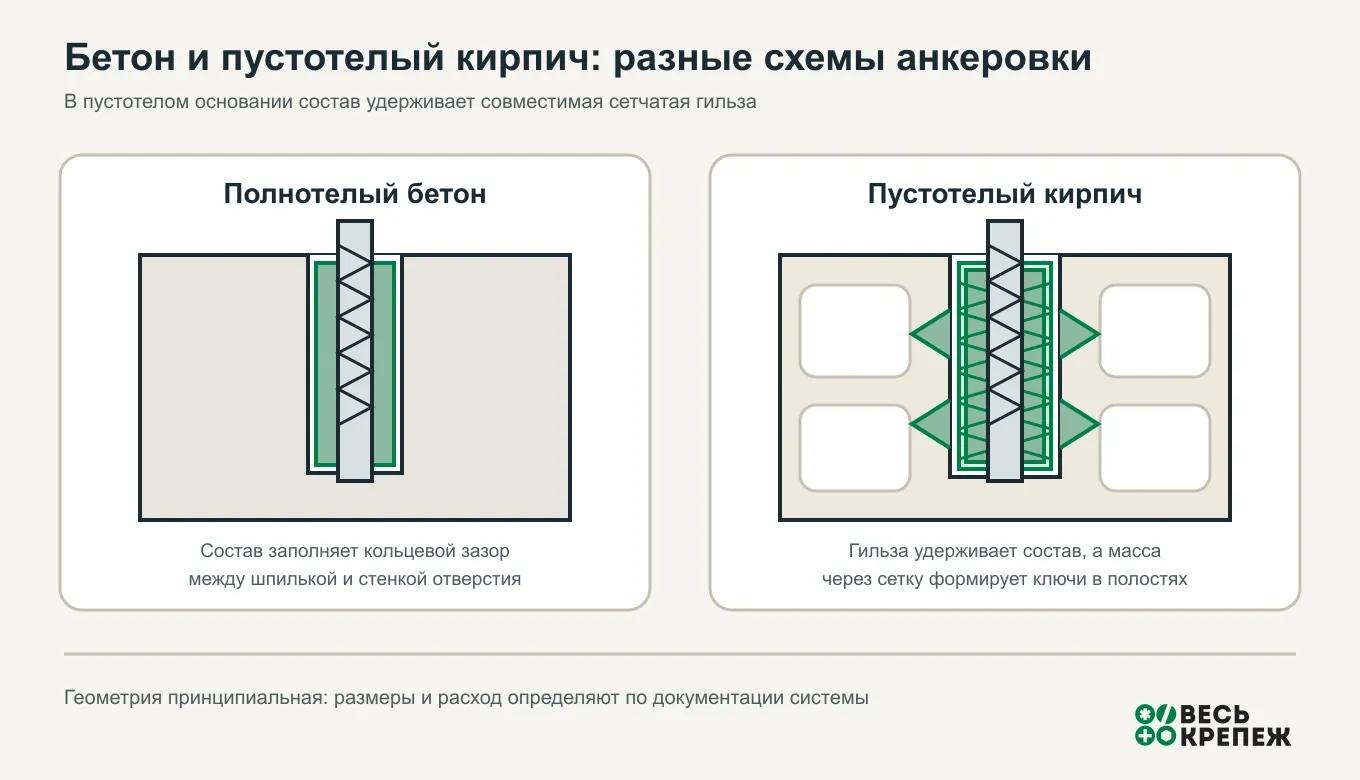

Монтаж в пустотелом кирпиче
В пустотелом блоке свободно введённая смола уйдёт в полости и не создаст контролируемой зоны анкеровки. Сетчатая гильза удерживает состав около шпильки; часть массы проходит через ячейки и после отверждения образует ключи за стенками материала.
- Выберите состав, гильзу и шпильку как совместимую систему для конкретного вида кладки.
- Сверлите способом, который не разрушает тонкие перегородки; ударный режим применяют только если он разрешён.
- Очистите отверстие и вставьте гильзу заподлицо.
- Заполняйте гильзу от дальнего конца, отводя смеситель наружу.
- Вращением установите шпильку, не выталкивая гильзу в полость.
- Выдержите указанное время и затяните крепление допустимым моментом.
Размер гильзы выбирают не «по ближайшему диаметру», а по таблице системы. Слишком короткая, смятая или провалившаяся гильза не обеспечивает заявленную геометрию анкеровки.
Можно ли ставить химический анкер в газобетон
Можно, если производитель прямо допускает систему для ячеистого бетона. Его прочность и структура отличаются от обычного бетона, поэтому размеры, форма отверстия и расчётная нагрузка будут другими. В отдельных системах применяют специальный бур, коническое отверстие, гильзу или увеличенную зону анкеровки.
Не используйте таблицу для бетона и не увеличивайте диаметр «для большего количества клея» самостоятельно. В слабом основании лишнее разрушение вокруг отверстия может только уменьшить несущую способность.
Температура и время застывания
У химического анкера нет одного времени высыхания. Производитель указывает интервалы по температуре материала основания: чем холоднее, тем дольше идёт реакция; в жару рабочее окно резко сокращается. Температура воздуха рядом с объектом не гарантирует, что бетон имеет ту же температуру.
| Условие | Что проверить до монтажа | Главный риск |
|---|---|---|
| Холодное основание | нижний предел продукта, температуру хранения картриджа, полную выдержку | состав не набирает свойства в ожидаемый срок |
| Жара | рабочее время и возможность установить шпильку без паузы | смесь схватывается в смесителе или до выставления элемента |
| Влажное отверстие | наличие допуска и отдельную процедуру очистки | падение сцепления у системы без такого допуска |
| Монтаж над головой | тиксотропность, приспособление для заполнения и фиксацию элемента | пустоты и вытекание состава |
Не проверяйте готовность нажатием на выступившую массу: температура у поверхности и внутри отверстия различается. Ориентир — полное время отверждения по таблице продукта с запасом, предусмотренным технологией работ.
Как рассчитать расход состава
Расход зависит от кольцевого зазора, глубины, числа отверстий, объёма шпильки или гильзы и технологических потерь. Отдельно учитывают начальную порцию для контроля смешивания и остаток в смесителе. Для пустотелой кладки расчёт по простой геометрии цилиндра неприменим: расход задаётся системой и гильзой.
Предварительное количество картриджей можно определить в калькуляторе химических анкеров. Результат нужен для закупки, но не заменяет таблицу расхода производителя.
Можно ли использовать открытый картридж повторно
У многих инъекционных систем остаток в раздельных камерах сохраняется после работы, если картридж закрыть и хранить по инструкции. Застывший смеситель повторно не прочищают: перед продолжением устанавливают новый, снова сбрасывают начальную порцию до однородного смешивания и проверяют срок годности.
Если пауза короче допустимого времени и смесь в насадке ещё работоспособна, порядок продолжения всё равно определяет инструкция. Не выдавливайте затвердевший состав повышенным усилием — можно повредить картридж или дозатор.
Безопасность и хранение
Неотверждённые компоненты химического анкера могут раздражать кожу и глаза и требовать вентиляции. Работайте в перчатках и очках, избегайте контакта состава с кожей, не используйте растворитель для очистки рук. Конкретные средства защиты, первая помощь и правила утилизации берут из паспорта безопасности продукта.
Картридж хранят в диапазоне, указанном производителем, защищая от солнца, перегрева и замораживания, если оно не допускается. Срок годности относится к правильному хранению; внешний вид упаковки не подтверждает пригодность просроченного состава. На объекте полезно записывать номер партии и дату вскрытия рядом с журналом монтажа.
Частые ошибки при установке
- Бур выбран по шпильке на глаз. Итог — неправильный зазор и непредсказуемый расход. Размер берут из таблицы системы.
- Пыль только выдули у входа. На стенках и дне остаётся разделительный слой; выполняют полный предписанный цикл.
- Первую неоднородную смесь отправили в отверстие. Участок может не отвердиться; начальную порцию выпускают отдельно.
- Заполняли от устья. Смесь запирает воздух; насадку ведут от дна наружу.
- Шпильку двигали во время схватывания. Формирующаяся связь нарушается.
- Нагрузили «когда сверху затвердело». Полное время определяют по температуре основания и документации.
- В пустотелый кирпич залили без гильзы. Состав ушёл в полости, а контролируемая зона анкеровки не сформировалась.
- Смешали компоненты разных систем. Шпилька, гильза и состав должны образовывать документированную комбинацию.
Что делать, если монтаж пошёл не по плану
Смесь выходит полосами или неравномерного цвета
Не вводите её в отверстие. Проверьте установку картриджа и смесителя, срок годности и температуру. Поставьте новую насадку, если это предусмотрено, и добейтесь однородной смеси.
Состав не появился у устья
Причиной может быть недозаполнение, воздушная полость, слишком большой диаметр или утечка в пустоту. Доливка сверху не восстанавливает гарантированное заполнение по глубине. Для ответственного узла крепление считают дефектным и решают вопрос по проектной процедуре.
Шпилька сместилась или была нагружена раньше
Не возвращайте её в положение после начала схватывания. Зафиксируйте отклонение и согласуйте переделку. Новое отверстие нельзя располагать произвольно рядом со старым: нужно сохранить минимальный шаг и учесть дефектную зону.
Отверстие получилось больше или глубже
Не компенсируйте ошибку дополнительным составом без подтверждения. Проверьте, существует ли для фактической геометрии одобренная конфигурация. Если нет, отверстие не используют как расчётное.
Как принять готовое крепление
- система, шпилька и основание совпадают с проектом и документацией;
- диаметр, глубина и способ сверления зафиксированы;
- очистка выполнена штатным инструментом;
- время установки и температура основания записаны;
- шпилька стоит по оси и на требуемой глубине;
- до полной выдержки узел не двигали и не нагружали;
- гайка затянута контролируемым моментом;
- для ответственного объекта сохранены партия состава и документы.
Вопросы и ответы
Какой диаметр отверстия нужен под химический анкер?
Его выбирают по таблице производителя для конкретной шпильки, состава и основания. Универсальной прибавки к диаметру резьбы нет.
Нужно ли мочить отверстие?
Нет, если этого прямо не требует инструкция. Влажное и заполненное водой отверстие — разные условия; каждое должно быть разрешено документацией системы.
Можно ли обойтись без продувки?
Только при одобренном способе сверления и системе, где очистка сокращена или встроена в процесс. Обычное отверстие после бура очищают по инструкции.
Сколько сохнет химический анкер?
От нескольких минут до многих часов в зависимости от химии и температуры основания. Точное полное время берут из таблицы на картридже или в технической документации.
Подойдёт ли обычная резьбовая шпилька?
Только если её тип, материал, прочность, диаметр и состояние поверхности предусмотрены системой и расчётом. Для ответственного крепления используют документированный стальной элемент.
Можно ли установить анкер в старое отверстие?
Только после оценки его фактической геометрии и состояния по процедуре выбранной системы. Остатки другого состава, повреждённые стенки и неизвестный диаметр делают результат непредсказуемым.
Что лучше: капсула или картридж?
Капсула удобна для заданной конфигурации и небольшого числа точек. Инъекционный картридж гибче по глубинам и комплектующим, но требует дозатора, смесителя и контроля расхода. Выбор делают по допуску, основанию и объёму работ.
Где подобрать состав и комплектующие?
Системы, шпильки, гильзы и насадки собраны в разделе химических анкеров. Другие способы крепления к основаниям доступны в категории анкеров.
- EAD 330499-02-0601;
- ГОСТ Р 57787-2017
- СП 513.1325800.202
- ETA и инструкция по установке выбранной системы
- Паспорт безопасности состава
