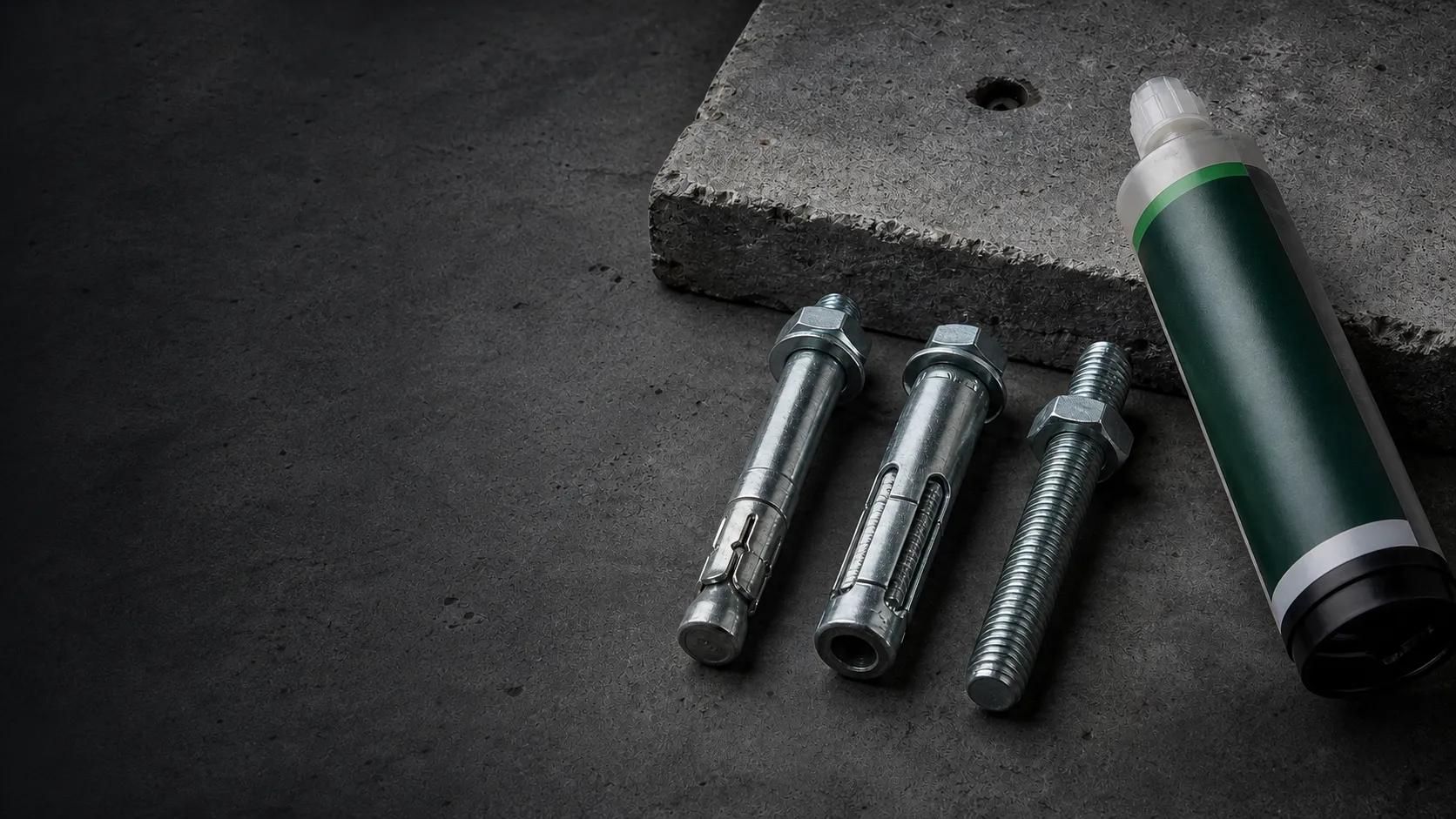

Анкер: что это, виды и применение

Анкер — это крепёжное изделие, которое передаёт нагрузку от закрепляемой детали на основание: бетон, кирпич, камень или другой строительный материал. Анкер удерживается за счёт распора и трения, механического упора либо сцепления клеевого состава со стенками отверстия. Анкерный болт — только одно из исполнений анкера, а не название всей группы.

Что такое анкерное крепление

Простыми словами, анкер связывает конструкцию с основанием. Через него к бетону или кладке крепят колонны, балки, ограждения, инженерные системы, оборудование, фасадные элементы и бытовые предметы.

Анкерное крепление включает сам анкер, закрепляемую деталь и участок основания, который воспринимает нагрузку. Поэтому прочность соединения нельзя определять только по диаметру металлической детали. Результат зависит от типа и состояния основания, глубины заделки, расстояния до края, направления нагрузки, качества отверстия и правильности монтажа.

По ГОСТ Р 57787 анкеры делят в том числе по способу передачи нагрузки: за счёт трения, механического зацепления и химического сцепления. В строительстве встречаются заранее устанавливаемые анкеры, которые закладывают до бетонирования, и устанавливаемые в готовое основание. В этой статье основной акцент сделан на втором типе.

Анкер и анкерный болт: в чём разница

Анкер — общее название крепёжной системы. Она может состоять из шпильки, втулки, клина, гайки, винта, клеевого состава или нескольких элементов.

Анкерный болт — одно из конструктивных исполнений, где закрепляемую деталь притягивают болтом или гайкой на резьбовом стержне. Клиновой анкер со шпилькой, забивной анкер с внутренней резьбой и химическая система со шпилькой работают по-разному, хотя в разговорной речи их могут объединять названием «анкерные болты».

Чем анкер отличается от дюбеля

Бытовое правило «дюбель пластиковый, анкер металлический» неточно. Стандарт предусматривает металлические и пластмассовые анкеры, а термин «анкерный дюбель» обозначает элемент некоторых распорных систем.

Выбирать между дюбелем и анкером только по материалу корпуса нельзя. Сначала определяют нагрузку и основание, затем находят крепёжную систему с подтверждёнными характеристиками для этих условий.

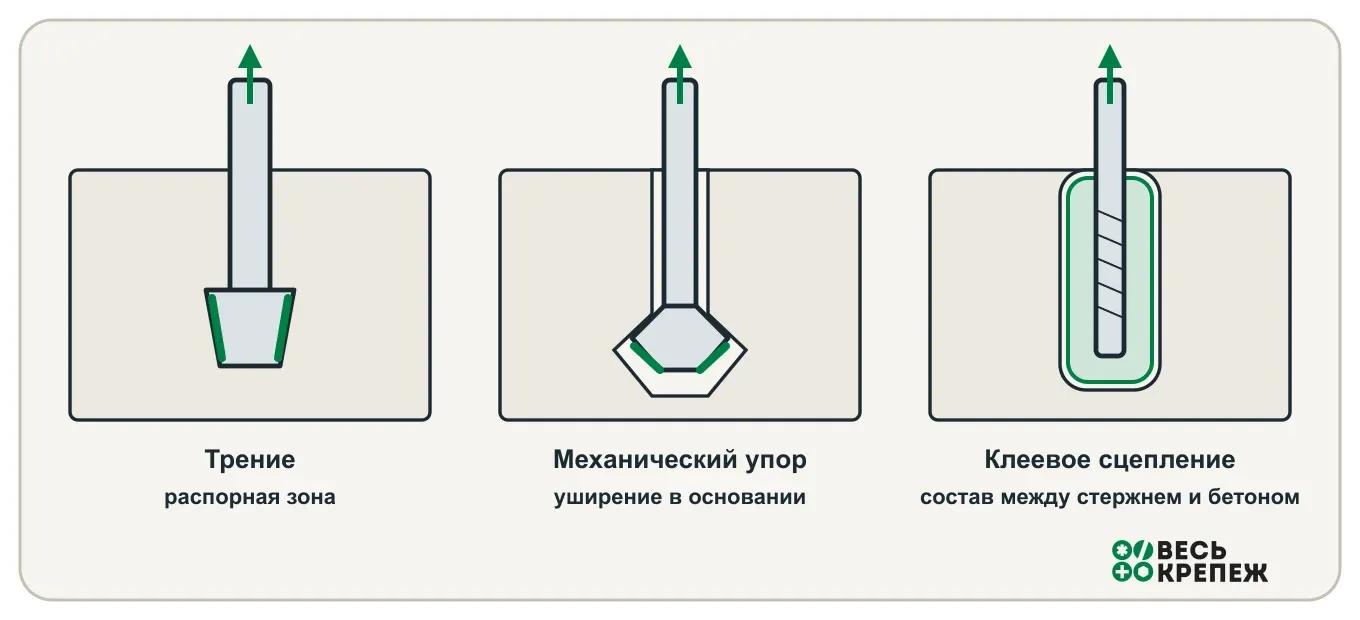

Как работает анкер

Нагрузка от детали передаётся на стержень анкера, затем на его рабочую зону и дальше в основание. Способ передачи зависит от конструкции.

Распор и трение

При затяжке гайки или болта конус входит во втулку и разжимает её. Втулка прижимается к стенкам отверстия, возникает трение. Так работают многие клиновые, втулочные и распорные анкеры.

Сила затяжки здесь важна: недостаточная не создаст нужного распора, чрезмерная может повредить анкер или основание. Используют момент из технической документации конкретного изделия, а не затягивают «до упора».

Механический упор

Анкер зацепляется за материал геометрией рабочей части. Это может быть подрезка в отверстии, резьба анкерного шурупа или раскрывающийся элемент за пустотой. Нагрузка передаётся через контактные поверхности, которые упираются в основание.

Химическое сцепление

В отверстие вводят клеевой состав, затем устанавливают шпильку или арматурный стержень. После отверждения система передаёт нагрузку через сцепление состава со стержнем и стенками отверстия. Сам клей без стального элемента не является готовым анкером.

У химической анкеровки нет распора при установке, поэтому её часто рассматривают для креплений близко к краю и для кладки. Однако допустимые расстояния, время отверждения, температуру и пригодность для конкретного основания всё равно берут из документации производителя.

Товары из статьи

Арт: HTX-EASF-EA-300

Анкер химический 300 мл, HIMTEX EASF эпокси-акрилат, для бетона и кирпича, с насадкой

1 876 ₽

Арт: HTX-PESF-PE-300

Анкер химический 300 мл, HIMTEX PESF полиэстер, для пустотелых оснований и бетона, с насадкой

1 406 ₽

Арт: HTX-WPESF-PE-300

Анкер химический 300 мл, HIMTEX WINTER PESF полиэстер, зимний для пустотелых оснований и бетона, с насадкой

1 885 ₽

Арт: FIX-INJPM-410

Инжекционная масса 410 мл, Фиксар Инжект ПМ

2 489 ₽

Арт: HTX-SCH-M10X85

Химический анкер-капсула забивная М10х85 мм, HIMTEX SUPERCUP HAMMER, 10 шт/уп

2 283 ₽

Арт: HTX-SCH-M12X95

Химический анкер-капсула забивная М12х95 мм, HIMTEX SUPERCUP HAMMER, 10 шт/уп

2 384 ₽

Арт: HTX-SCH-M16X100

Химический анкер-капсула забивная М16х100 мм, HIMTEX SUPERCUP HAMMER, 10 шт/уп

2 791 ₽

Виды анкеров и их применение

Один и тот же принцип встречается в разных конструкциях. Названия «с кольцом», «с крюком» или «с гайкой» описывают присоединительную часть, но не всегда говорят о механизме работы.

Анкеры с гайкой, кольцом и крюком

Анкер с гайкой удобен для крепления деталей через отверстие. Кольцо используют для тросов, цепей и подвесов, крюк позволяет навешивать съёмные элементы. Эти окончания не делают анкер универсальным: основание и допустимая нагрузка по-прежнему определяются рабочей частью системы.

Где применяют анкерные крепления

• в строительстве для колонн, балок, лестниц, ограждений и фасадов;
• при монтаже станков, стеллажей и инженерного оборудования;
• для трубопроводов, вентиляции, кабельных трасс и потолочных подвесов;
• для ворот, навесов, консолей и кронштейнов;
• в быту для водонагревателей, спортивных снарядов и тяжёлой мебели.

Назначение не заменяет расчёт. Два внешне одинаковых анкера могут иметь разные допускаемые основания, глубину заделки, сталь, покрытие и расчётное сопротивление.

Как выбрать анкер

Правильный выбор начинается не с диаметра, а с условий узла. До подбора ответьте на шесть вопросов.

1. основание: уточните материал, прочность, полнотелость, наличие пустот и трещин. Анкер для бетона нельзя автоматически переносить на кирпич или газобетон;
2. направление нагрузки: растяжение вырывает анкер, сдвиг смещает вдоль поверхности, комбинированная нагрузка делает оба действия одновременно;
3. край, шаг и толщина: малые расстояния уменьшают доступную несущую способность и могут вызвать раскалывание;
4. условия эксплуатации: для улицы, влажности, химической среды и огнестойких узлов выбирают подходящий материал, покрытие и систему с подтверждёнными характеристиками;
5. монтаж: учитывают доступный инструмент, возможность очистки отверстия, положение над головой, температуру и квалификацию монтажника;
6. техническое подтверждение: сверяют паспорт, техническое свидетельство или оценку производителя: основание, диаметр сверления, глубину, момент затяжки и расчётные сопротивления.

Выбор по материалу основания

Универсальной таблицы «диаметр анкера — нагрузка в килограммах» нет. Одно число без основания, глубины, расстояний и направления нагрузки вводит в заблуждение. Для ответственного узла подбор выполняют по расчёту и документации конкретной системы.

Как правильно установить анкер

Точная последовательность зависит от изделия, но общий контроль одинаков:

1. проверьте разметку, толщину основания, край и отсутствие скрытых коммуникаций;
2. просверлите отверстие диаметром и на глубину из паспорта анкера;
3. очистите отверстие способом, который указан для выбранной системы;
4. установите анкер на требуемую глубину без повреждения резьбы и покрытия;
5. для распорного анкера затяните соединение заданным моментом, для химического выдержите время отверждения до нагружения;
6. проверьте положение детали и оформите контроль монтажа, если узел ответственный.

Нельзя назначать отверстие «на 1-2 мм больше анкера» как общее правило. Диаметр сверления обозначается d0 и задаётся для каждой системы. Так же нельзя заменять требуемый момент затяжки ощущением монтажника.

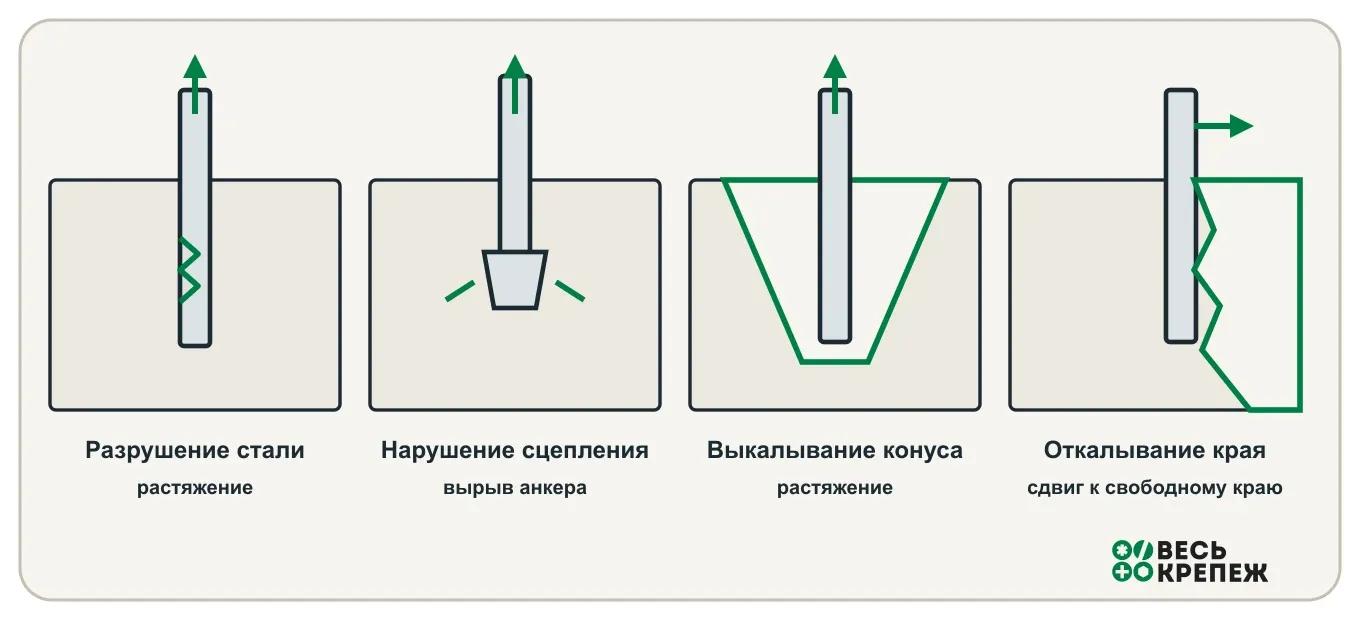

Почему анкерное крепление разрушается

Несущая способность системы определяется самым слабым звеном. Увеличение диаметра или глубины не гарантирует усиления, если разрушение происходит по краю основания или из-за ошибки монтажа.

Частые ошибки

• выбирают анкер по весу предмета, не учитывая рычаг, вибрацию и направление нагрузки;
• ставят анкер для полнотелого бетона в пустотелый кирпич;
• сверлят отверстие произвольного диаметра или глубины;
• оставляют в отверстии буровую пыль, хотя инструкция требует очистки;
• затягивают без контроля момента или повторно используют одноразовый анкер;
• не выдерживают время отверждения химического состава;
• ставят анкеры слишком близко к краю или друг к другу;
• считают, что более длинный и толстый анкер всегда выдержит больше;
• переносят нагрузку из чужой таблицы на другое основание и другую марку крепежа.

Совет эксперта

Перед покупкой ответственного крепежа подготовьте не только массу оборудования. Нужны материал и толщина основания, схема отверстий в опорной детали, расстояния до краёв, направление нагрузок и условия эксплуатации. По этим данным можно подобрать систему и проверить, помещается ли она в существующую геометрию узла.

Частые вопросы

Анкер — это что простыми словами?

Это крепёж, который связывает деталь со строительным основанием и передаёт в него нагрузку. Он удерживается распором, механическим зацеплением или химическим составом.

Для чего нужен анкерный болт?

Для крепления к бетону, кирпичу или другому разрешённому основанию тяжёлых и нагруженных деталей: кронштейнов, ограждений, оборудования, опор и инженерных систем. Конкретное назначение зависит от типа анкера.

Что лучше: анкер или дюбель?

Для лёгких бытовых креплений часто достаточно дюбеля с шурупом. Для более высокой или ответственной нагрузки выбирают анкерную систему. Решение принимают по основанию и подтверждённой нагрузке, а не только по материалу корпуса.

Чем клиновой анкер отличается от распорного?

Клиновой анкер является разновидностью распорного: при затяжке конус втягивается во втулку и распирает её. Слово «распорный» шире и включает другие конструкции с расширяющейся гильзой.

Как вкрутить шпильку в бетон?

Обычную резьбовую шпильку не вкручивают прямо в бетон. Её устанавливают в химический состав либо соединяют с анкером с внутренней резьбой. Диаметр отверстия, глубину и порядок монтажа берут из документации выбранной системы.

Как установить анкер с кольцом?

Если это втулочный распорный анкер, сверлят и очищают отверстие по паспорту, устанавливают корпус и затягивают кольцо или гайку заданным способом. Кольцо служит точкой присоединения, а допустимую нагрузку определяет весь анкер и основание.

Что такое анкерная гайка?

Обычно так называют гайку, которая входит в комплект анкера и притягивает деталь либо приводит в действие распорный механизм. Отдельным универсальным типом анкера выражение «анкерная гайка» не является.

Памятка

• анкер передаёт нагрузку на основание за счёт трения, упора или химического сцепления;
• анкерный болт является одним из исполнений анкера;
• между дюбелем и анкером выбирают по задаче и подтверждённым характеристикам системы;
• основание, направление нагрузки, край, шаг и условия эксплуатации важнее одного диаметра;
• отверстие, очистку, глубину и момент затяжки берут из паспорта конкретного анкера;
• для ответственных креплений нужен расчёт, а не универсальная таблица в килограммах.

Подходящие механические изделия собраны в разделе анкеров, клеевые системы и комплектующие — в разделе химических анкеров. Для предварительной оценки расхода состава используйте калькулятор химических анкеров; итоговый выбор проверяйте по документации системы и расчёту узла.
