Контргайка, гровер и шайба: что это и виды
Чем отличаются контргайка, гровер и плоская шайба, какие функции они выполняют и в каком порядке устанавливаются. Объясняем виды шайб, контрение двумя гайками и ограничения способов стопорения.

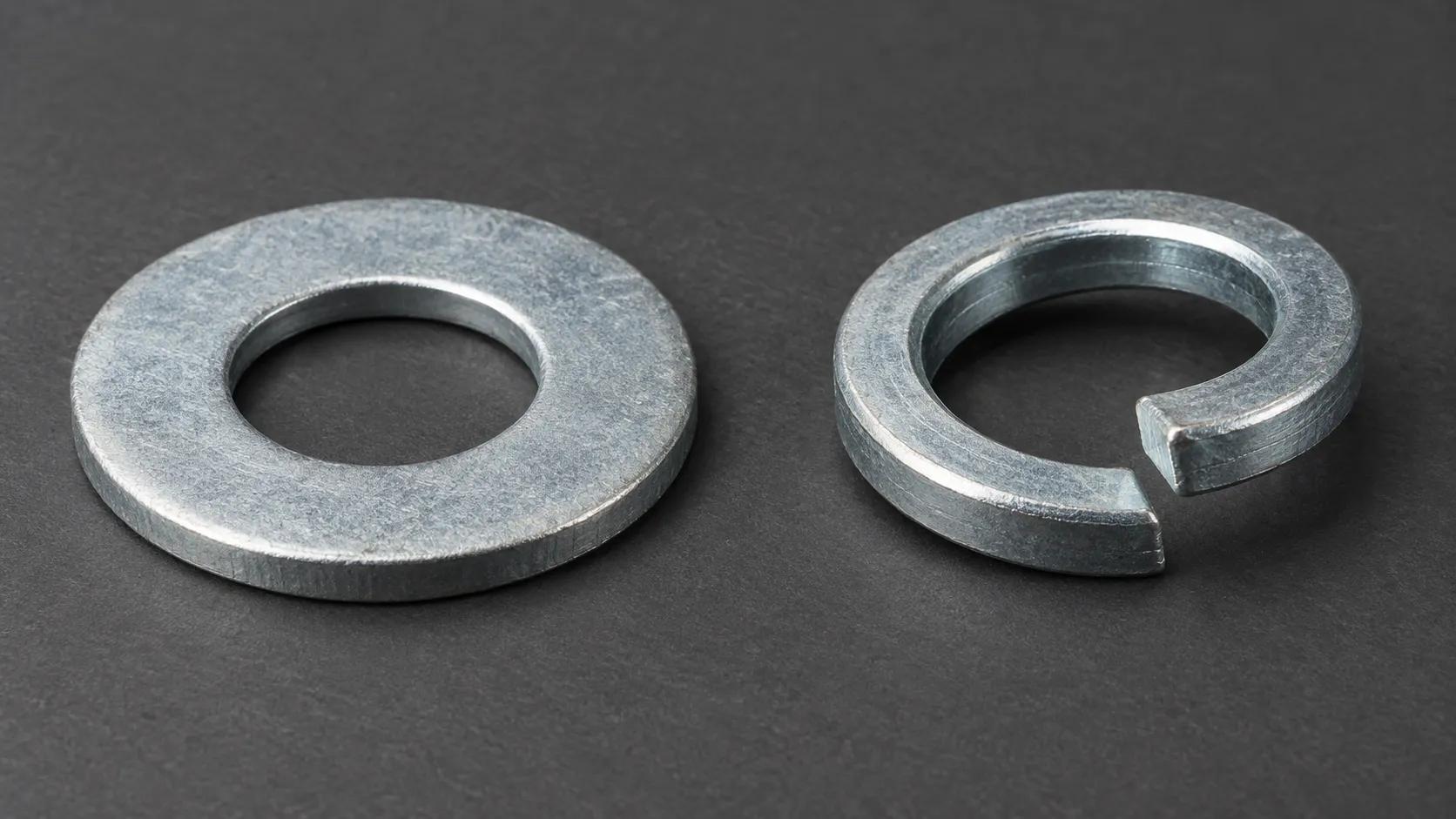

Шайба, гровер и контргайка решают разные задачи в резьбовом соединении. Плоская шайба увеличивает площадь опоры под головкой болта или гайкой. Гровер представляет собой разрезную пружинную шайбу, а контргайка фиксирует резьбовую деталь за счёт затяжки относительно другой гайки или ответной детали. Эти элементы нельзя считать взаимозаменяемыми: сначала определяют, что требуется узлу — распределить давление, сохранить регулировку или ограничить самоотвинчивание.
Что такое шайба и зачем её ставят

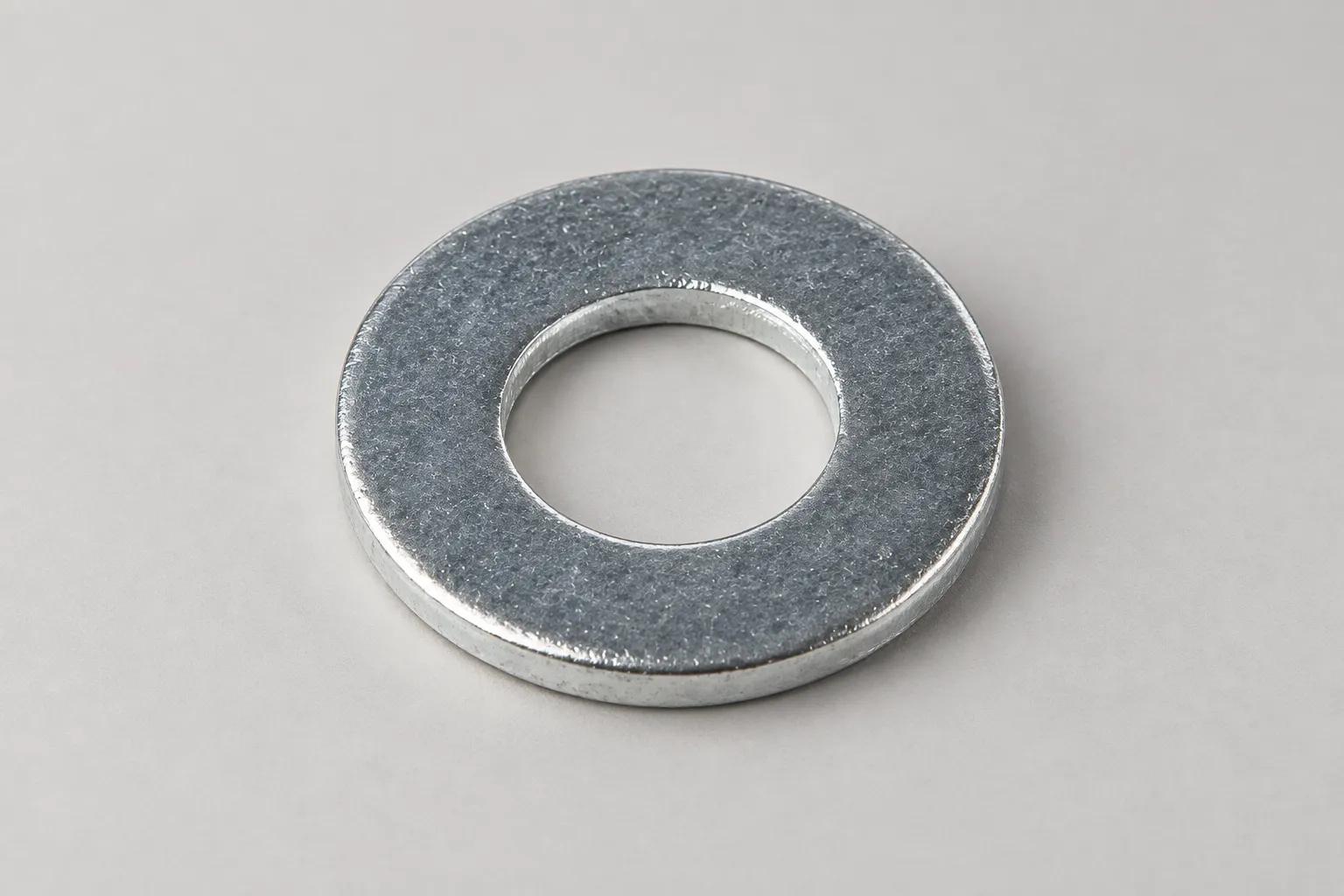

Обычная плоская шайба выглядит как металлическое кольцо без внутренней резьбы. Болт свободно проходит через её отверстие, а гайка прижимает её к детали. У гайки, напротив, есть внутренняя резьба: её навинчивают на болт, винт, шпильку или другой совместимый резьбовой стержень.
Широкая опорная поверхность помогает уменьшить местное давление на соединяемый материал. Это полезно для тонкого листа, мягкого металла и других деталей, которые может продавить маленькая опорная площадка гайки. Шайба также принимает контакт с вращающимся крепежом и помогает защитить поверхность от задиров.
Но результат зависит от толщины и твёрдости самой шайбы. Слишком тонкая деталь прогнётся над большим отверстием, слишком мягкая сомнётся под нагрузкой. Поэтому увеличенный наружный диаметр сам по себе ещё не делает соединение надёжным.
Плоская шайба не имеет механизма, который блокирует поворот гайки. Её основная функция — опора. Для стопорения применяют другие конструктивные решения.
Какие бывают шайбы
Плоские, увеличенные и уменьшенные
Плоские шайбы обычного ряда используют под гайками и головками крепежа, когда нужна дополнительная опора. В обозначениях встречаются ГОСТ 11371 и ISO 7089, а в каталогах также DIN 125. Подбирать изделие нужно по конкретному стандарту и размерам, а не только по слову «плоская».
У увеличенной шайбы шире наружная часть. Она удобна для распределения нагрузки и перекрытия монтажного отверстия, если её толщины достаточно для такого узла. Уменьшенная занимает меньше места вокруг стержня, например в тесном углублении. Эти варианты различаются площадью опоры, но не превращаются от этого в стопорные.
Пружинные
Такие изделия упруго деформируются при сжатии. К ним относятся разрезные гроверы, волнистые и тарельчатые конструкции. У них разная геометрия, жёсткость и рабочий ход, поэтому одна пружинная шайба не заменяет любую другую.
Гровер — частный вид пружинной шайбы. Если в спецификации написано только «пружинная», этого недостаточно: уточняют исполнение, стандарт и размер. Тарельчатая пружина без насечек и специальная тарельчатая стопорная шайба тоже выполняют разные задачи.
Стопорные с зубьями и лапками

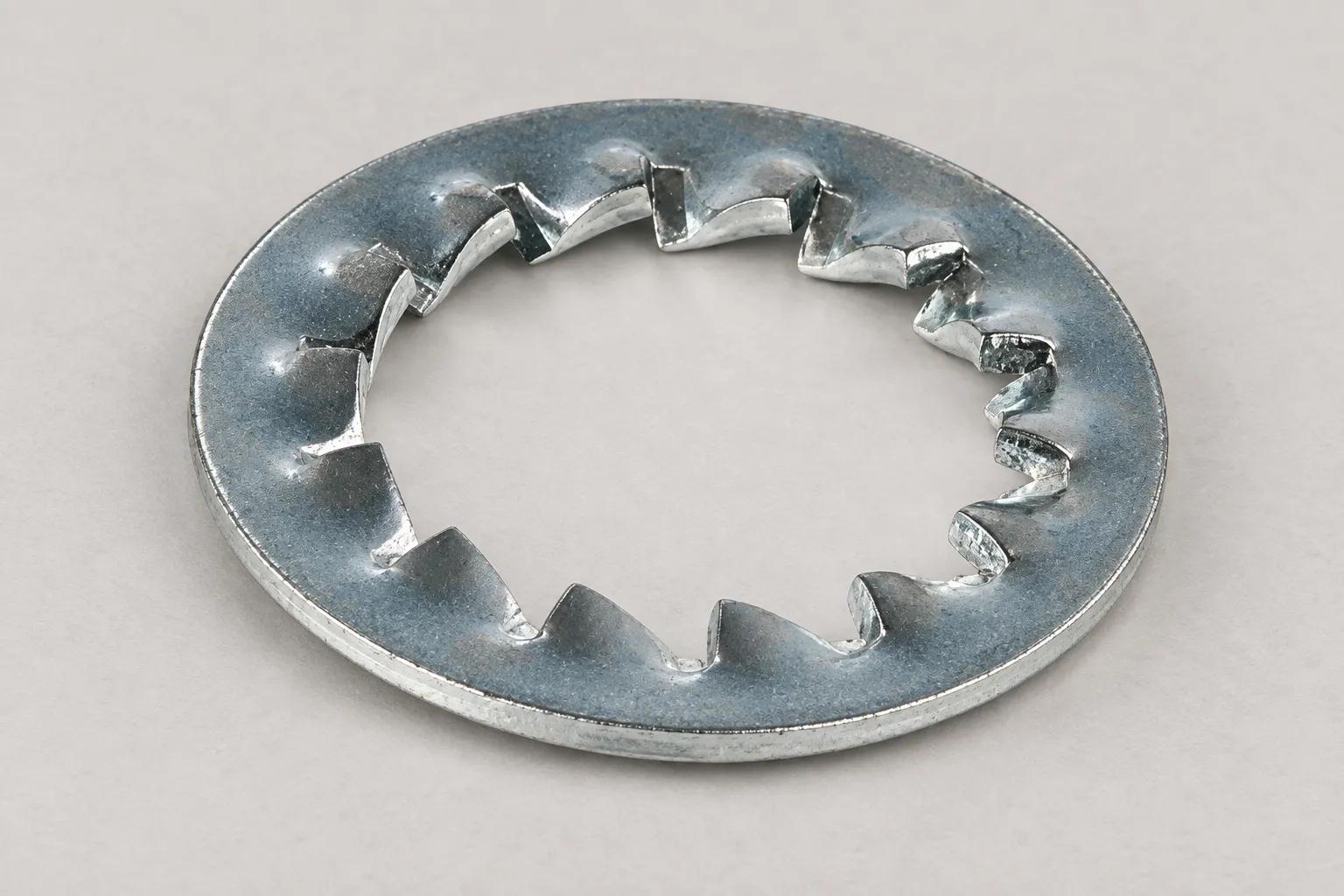

У зубчатой шайбы есть наружные или внутренние зубья, которые взаимодействуют с опорными поверхностями. Их работа зависит от материала, твёрдости и затяжки. Насечки могут повреждать покрытие, поэтому такую шайбу нельзя добавлять к любому соединению без проверки.

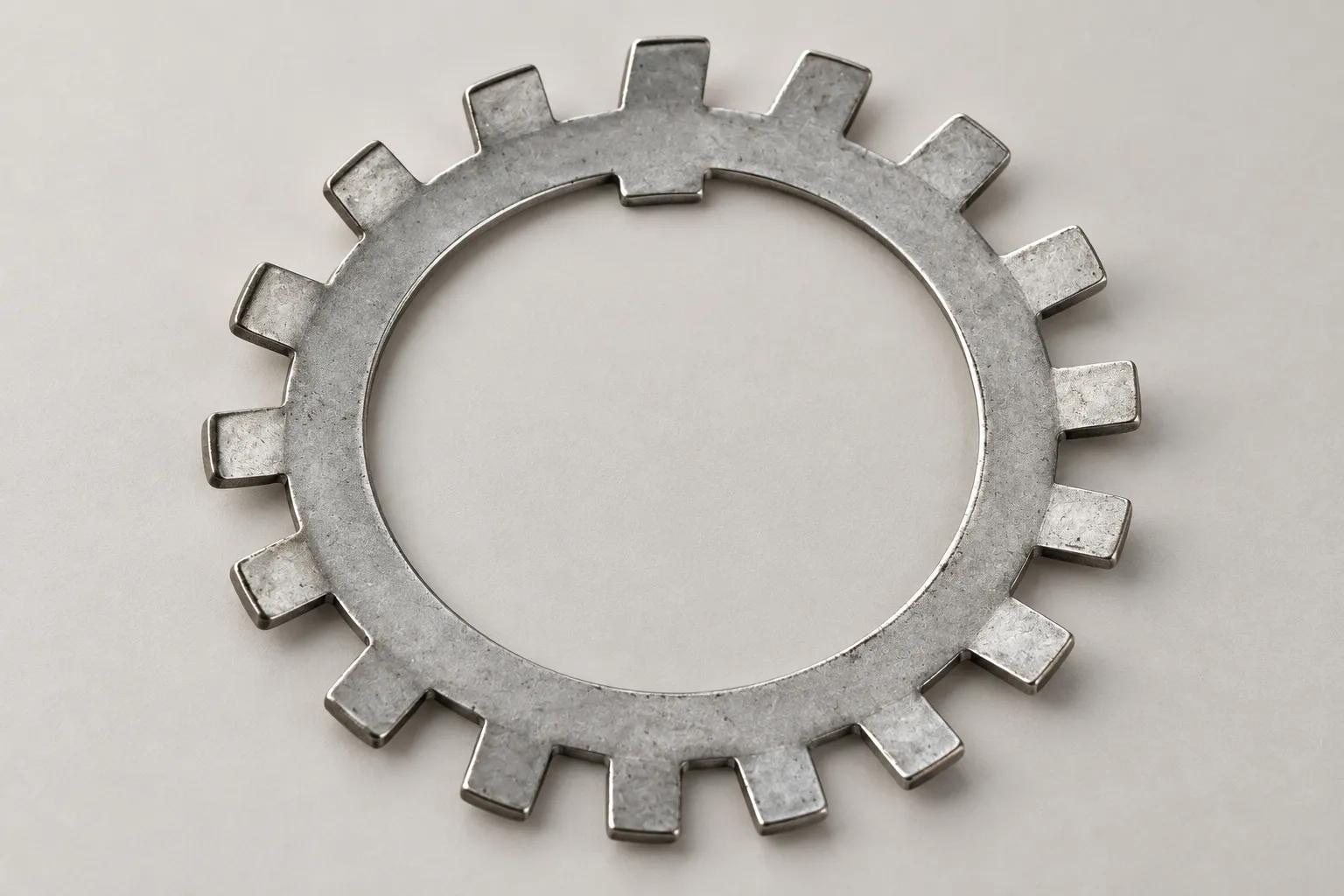

Шайба с лапкой фиксируется относительно детали или вала, а отгибаемый участок ограничивает поворот гайки. Например, у подшипникового узла внутренний выступ входит в паз вала, наружный усик загибают в паз гайки. Если сама шайба может свободно вращаться вместе с гайкой, необходимой фиксации не получится.
Стопорное кольцо устроено иначе: оно устанавливается в предусмотренную канавку на валу или в отверстии и удерживает деталь от осевого смещения. Разрезное кольцо для канавки не является заменой гроверу под гайкой.
Стопорно-клиновые

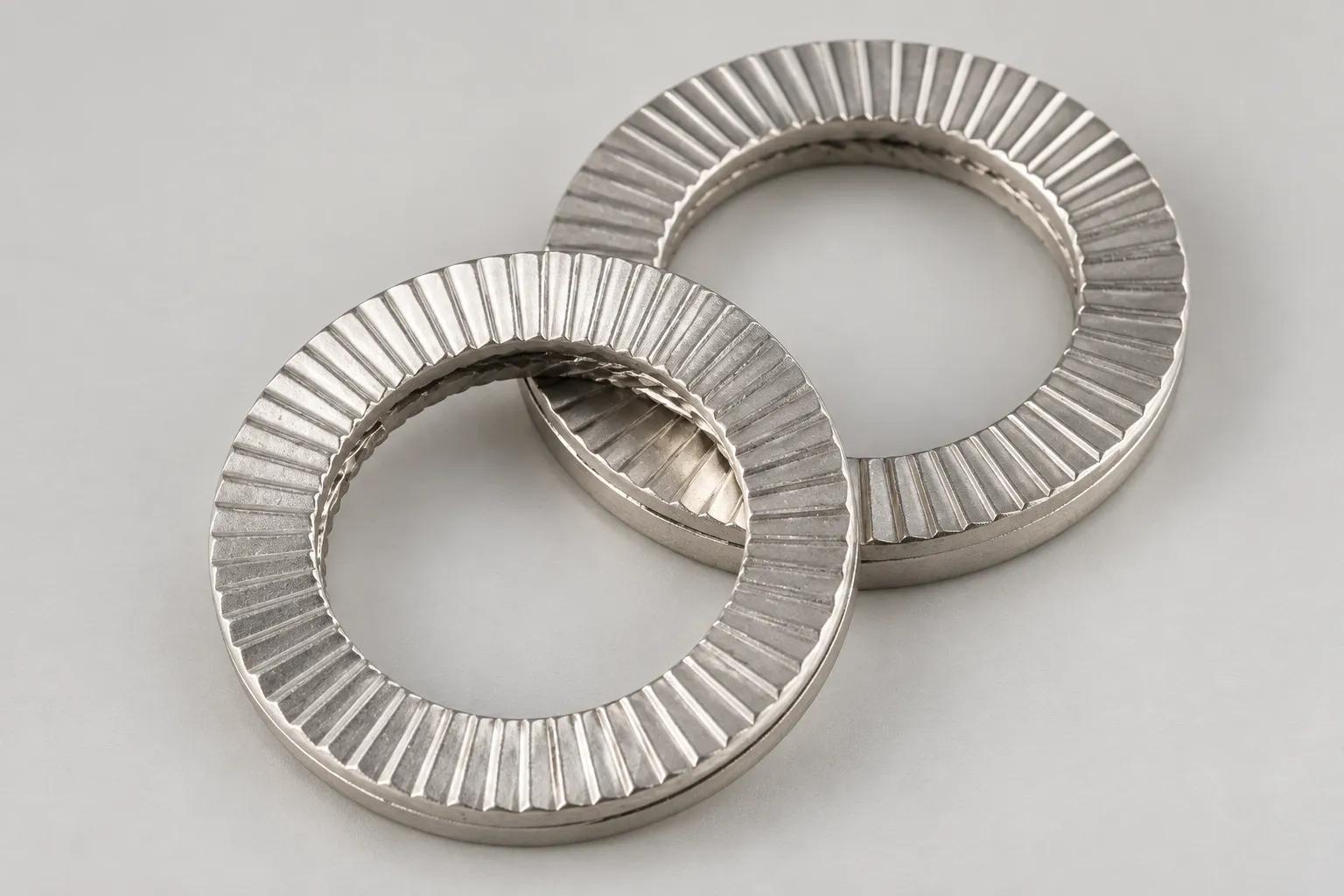

Это согласованная пара шайб. Внутри пары расположены клиновые поверхности, снаружи — насечки для сцепления с опорой и крепежом. При попытке самоотвинчивания относительное движение по клиньям увеличивает расстояние между шайбами и противодействует ослаблению затяжки.
Пару устанавливают целиком и в заданной ориентации. Её нельзя разбирать на две самостоятельные шайбы. Возможность применения на мягком основании, поверх краски или с дополнительной плоской шайбой проверяют по инструкции изготовителя системы.
Регулировочные, уплотнительные и специальные

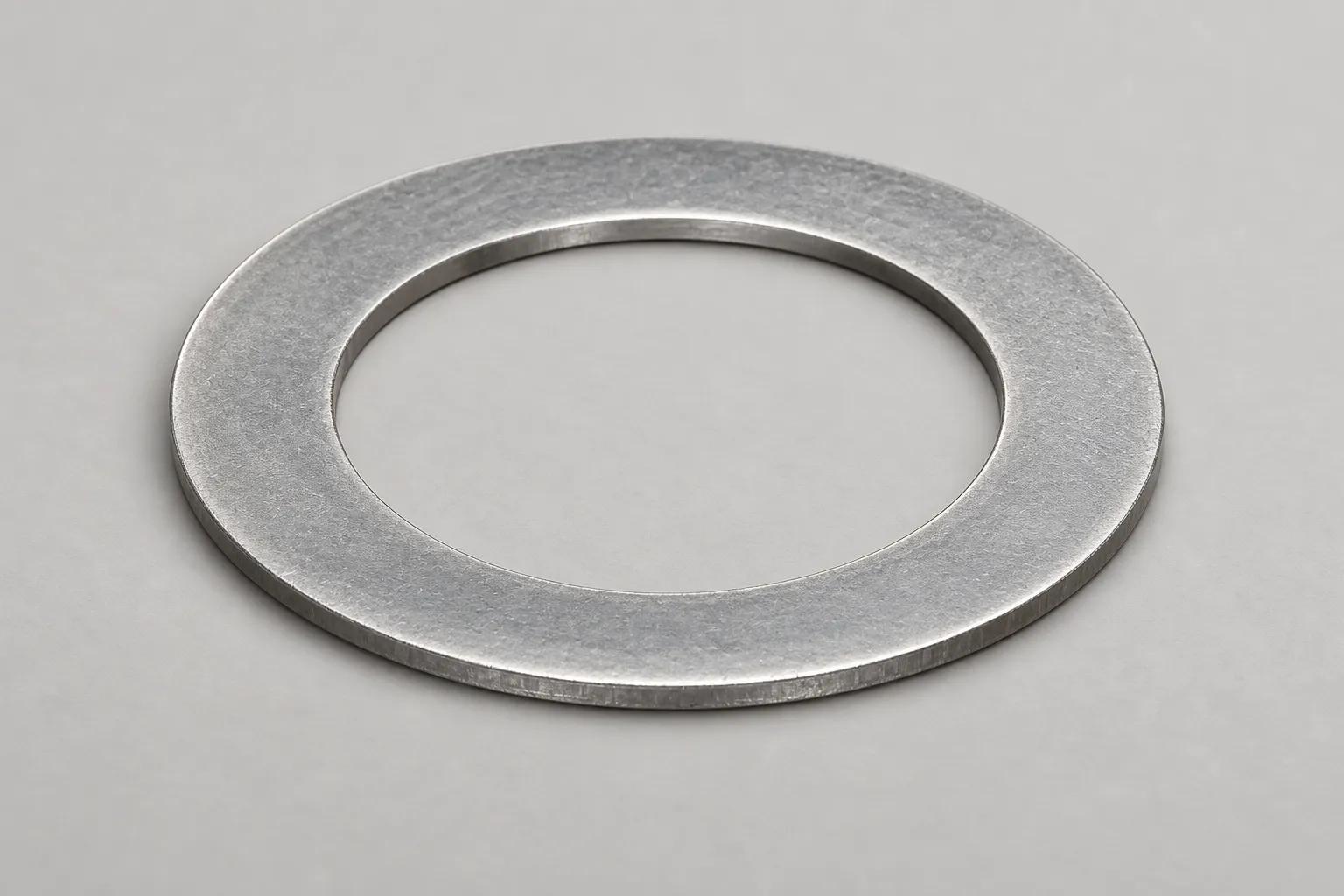

Регулировочные шайбы задают толщину пакета или осевой зазор. Уплотнительные используют там, где нужно герметизировать соединение; материал выбирают по рабочей среде и температуре. Изоляционные разобщают контактирующие детали в предусмотренной конструкцией точке.
Сферические и ответные конические шайбы позволяют компенсировать небольшой перекос опорных поверхностей. Это не тот же механизм, что у тарельчатой пружины. Название, похожая форма или одинаковое отверстие не подтверждают взаимозаменяемость.
Гровер: как выглядит и как работает

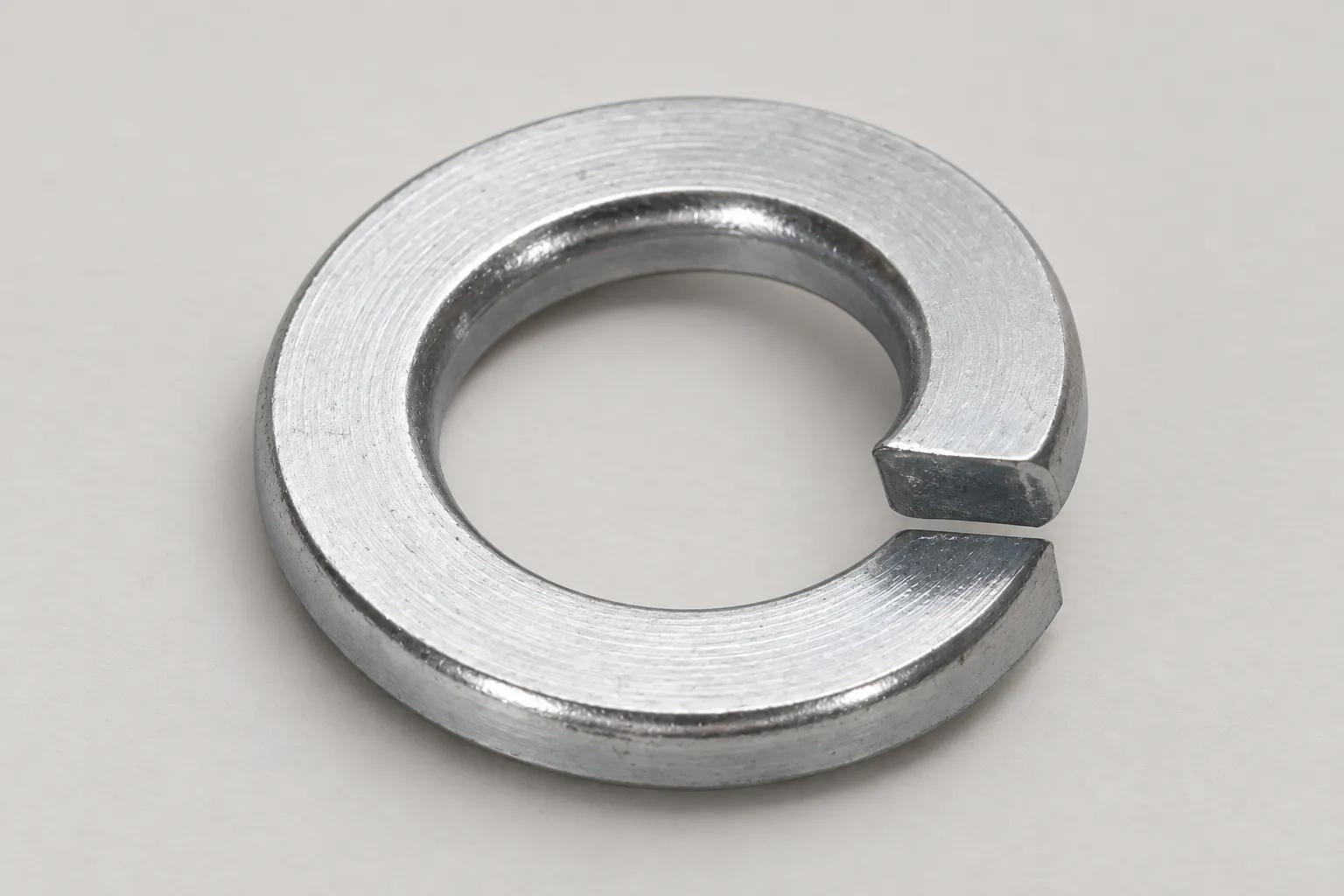

Гровер похож на один незамкнутый виток пружины. У него один разрез, а концы свободной шайбы находятся на разной высоте. Этим он отличается от плоского кольца. Правильное название — «гровер» или «шайба Гровера»; «гравер» обозначает другое слово и не подходит для спецификации крепежа.
При затяжке гровер сжимается. Его упругая реакция и контакт кромок с соседними поверхностями могут создавать сопротивление повороту, но не гарантируют сохранение затяжки при вибрации. Сжатый гровер не становится механической защёлкой, а его наличие не исправляет недотянутый болт.
Поэтому для узла, где ослабление крепежа недопустимо, нельзя выбирать гровер только потому, что он называется пружинным или стопорным. Нужны предусмотренный конструкцией способ фиксации и подтверждение его работы при фактических нагрузках. При ремонте сохраняют требуемое исполнение, а изменение способа стопорения согласуют с документацией оборудования.
В продаже встречаются гроверы DIN 127 B и изделия по ГОСТ 6402. Обозначение стандарта помогает найти нужную деталь, но не заменяет проверку её пригодности для конкретного соединения.
В каком порядке ставить шайбу, гровер и гайку
Если в конструкции предусмотрены одновременно плоская шайба и гровер под гайкой, порядок от поверхности соединяемой детали такой: деталь → плоская шайба → гровер → гайка. Плоская шайба создаёт опору и отделяет кромки гровера от материала детали. Этот порядок объясняет сборку заданного комплекта, но не означает, что такой комплект нужен в каждом соединении.
Со стороны головки болта действует тот же принцип: плоская шайба прилегает к детали, а предусмотренный гровер располагается между ней и головкой. Винт в резьбовом отверстии вообще не имеет отдельной гайки. Где именно нужны шайбы — под головкой, под гайкой или с обеих сторон — определяют конструкция и инструкция сборки.
Не стоит автоматически добавлять второй гровер «для надёжности»: увеличение числа деталей не доказывает улучшения фиксации. Дополнительные контактные поверхности и изменение высоты пакета тоже влияют на соединение.
Этот порядок нельзя переносить на все стопорные шайбы. Зубчатым и некоторым тарельчатым исполнениям нужен непосредственный контакт с заданной поверхностью. Для клиновой пары действуют собственные правила. Произвольная плоская шайба под ними может создать свободно вращающуюся опору и нарушить работу системы.
Затяжку выполняют по документации узла, а не до выбранной на глаз формы гровера. Не оставляют его намеренно недожатым, чтобы «лучше пружинил», и не увеличивают момент без расчёта.
Контргайка: отличие от обычной гайки
Контргайкой называют гайку, которая участвует в фиксации резьбовой детали. В паре гаек на болте её затягивают относительно второй гайки. При правильной сборке витки болта нагружаются через противоположные стороны резьбы двух гаек, что затрудняет их относительное перемещение.
Для этого часто используют низкую шестигранную гайку. Внешне она похожа на обычную, но меньше по высоте. Однако слово «контргайка» описывает функцию: контрить можно и парой гаек нормальной высоты, если такое соединение предусмотрено проектом.
Самоконтрящаяся гайка — другое изделие. У неё сопротивление вращению создаётся встроенным элементом, например полиамидной вставкой или деформированной частью металлического корпуса. Вторая гайка для этого механизма не нужна. Температуру, допустимый момент сопротивления вращению и повторное использование проверяют для конкретного исполнения.
Как ставить низкую и обычную гайку
Для пары из низкой и нормальной либо высокой гайки ГОСТ ISO 898-2-2015, раздел 5, задаёт порядок: низкая гайка прилегает к деталям соединения, нормальная или высокая находится над ней.
- Проверьте совпадение резьбы, требуемые классы прочности и достаточную длину болта для обеих гаек.
- Установите низкую гайку к детали и выполните её предварительную затяжку по процедуре сборки.
- Навинтите нормальную или высокую гайку до контакта с низкой.
- Удерживайте низкую отдельным ключом и затяните верхнюю по установленной процедуре.
- Проверьте итоговое положение и затяжку узла.
Универсального процента момента для всех таких пар нет. Он зависит от резьбы, трения и упругости соединения. Низкая гайка имеет уменьшенную нагрузочную способность: две тонкие гайки не следует принимать за замену одной нормальной. На длинном упругом болте процедуру особенно важно проверить расчётом, чтобы не перегрузить резьбу нижней гайки.
Где ещё встречаются контргайки
В регулировочном механизме гайку могут затягивать к корпусу, удерживая регулировочный винт от поворота. В трубопроводах применяются специальные контргайки с трубной резьбой. У подшипниковых гаек встречаются шлицы и отдельные стопорные устройства. Порядок сборки пары шестигранных гаек нельзя автоматически переносить на эти узлы.
Как выбрать детали для соединения
Начните с чертежа или спецификации. Если требуется подобрать замену, запишите стандарт, размер, материал и покрытие, а затем уточните условия работы. Для шайбы важны внутренний и наружный диаметры, толщина и твёрдость; для гайки дополнительно нужны шаг, направление резьбы и класс прочности.
| Задача | Что проверять при выборе |
|---|---|
| Увеличить опору на детали | Плоскую шайбу с достаточными наружным диаметром, толщиной и твёрдостью |
| Сохранить положение регулировочного винта | Контргайку и процедуру фиксации без поворота самого винта |
| Ограничить самоотвинчивание при вибрации | Предусмотренную систему стопорения и подтверждение её работы в условиях узла |
| Удержать гайку от полного схода | Предусмотренную механическую фиксацию; отдельно проверить сохранение усилия затяжки |
| Задать осевой зазор или герметизировать стык | Регулировочное или уплотнительное исполнение по документации, а не случайную похожую шайбу |
Один и тот же размер резьбы не делает детали одинаковыми. Например, плоская шайба и гровер под М8 имеют разные форму и назначение. В каталоге шайб сравнивайте исполнение и характеристики, а не только диаметр.
Какие способы стопорения существуют
Стопорение ограничивает нежелательное перемещение резьбового крепежа. Для этого применяют разные механизмы:
- контрение парой гаек или гайкой относительно ответной детали;
- самоконтрящиеся гайки с неметаллическим или цельнометаллическим стопорящим элементом;
- специальные шайбы, включая клиновые пары и исполнения с отгибаемыми элементами;
- шплинты и проволочную контровку в узлах, подготовленных для такой фиксации;
- резьбовые клеевые фиксаторы, подобранные по материалу, температуре и условиям разборки.
Удержать крепёж от потери и сохранить усилие сжатия деталей — разные задачи. Даже механически зафиксированная гайка не исключает ослабления прижима из-за смятия поверхности или усадки материала. Поэтому стопорящий элемент не заменяет правильную затяжку и достаточную жёсткость опоры.
Анаэробный фиксатор твердеет в зазоре между металлическими поверхностями при ограниченном доступе кислорода. Подготовку резьбы, необходимость активатора и выдержку до нагрузки берут из инструкции состава. Нельзя считать любой фиксатор одинаково подходящим для замасленной резьбы, высокой температуры и частой разборки.
Для подбора сообщите размер и материал крепежа, характер нагрузки, условия среды и частоту разборки. Если есть чертёж узла, он поможет исключить внешне похожие, но неподходящие исполнения.
Частые вопросы
Какой стороной ставить плоскую шайбу?
У симметричной плоской шайбы без специальных элементов рабочие стороны могут быть равноценны. Если есть фаска, выемка или требование к опорной стороне, ориентируются на чертёж изделия. Шайба должна прилегать без перекоса и не упираться внутренней кромкой в переход под головкой болта. Выраженный заусенец нельзя принимать за указатель правильной стороны.
Можно ли повторно использовать снятый гровер?
При ремонте разумно ставить новый гровер требуемого исполнения. Шайбу с трещиной, заметной остаточной деформацией или повреждёнными кромками не возвращают в узел. Восстановление формы после снятия само по себе не подтверждает пригодность: допустимость повторного монтажа определяется документацией изделия и соединения.
Нужна ли шайба под каждым болтом?
Нет. Некоторые соединения рассчитаны на крепёж с фланцем или на непосредственную опору головки. Самовольная установка шайбы меняет высоту пакета, длину зацепления резьбы и условия трения. Состав комплекта берут из спецификации.
Что называют резьбовой шайбой или шайбой без отверстия?
По этим бытовым названиям нельзя однозначно выбрать деталь. Резьбовой элемент может оказаться низкой круглой гайкой, а сплошной диск — заглушкой или подкладной деталью. Для заказа нужны фотография, размеры и назначение; подбирать замену только по слову «шайба» рискованно.
Что проверить перед сборкой
У каждой детали должна быть понятная функция: плоская шайба создаёт опору, конкретное пружинное исполнение работает в заданных условиях, контргайка фиксирует резьбовую деталь по своей процедуре. Проверьте совместимость размеров, состояние поверхностей, порядок установки и требуемую затяжку. Если узел уже ослабевал, сначала найдите причину, а затем выбирайте способ фиксации.
- ГОСТ ISO 898-2-2015 раздел 5
- ГОСТ 6402-70
- ISO 7089:2000
- ISO 4035:2023
- Технические руководства по стопорению резьбовых соединений и монтажу специальных шайб
