Твёрдость по Роквеллу (HRC): что это и как измеряют
Что означает 58 HRC, как твердомер определяет твёрдость металла и чем шкалы HRA, HRB и HRC отличаются от Бринелля и Виккерса.
HRC — это обозначение твёрдости по шкале C метода Роквелла. Например, запись 58 HRC означает, что при испытании алмазным индентором и установленном для шкалы C цикле нагрузки прибор получил число 58. Это не 58 МПа, не марка стали и не «58 единиц прочности».
Метод оценивает, насколько глубоко индентор необратимо вошёл в поверхность материала. Чем меньше остаточная глубина вдавливания, тем выше число твёрдости внутри одной и той же шкалы. Сравнивать 58 HRC с 58 HRB напрямую нельзя: буква после HR задаёт другой индентор и другую нагрузку.
Что такое твёрдость металла
Твёрдость характеризует сопротивление поверхности локальному пластическому деформированию. В испытании по Роквеллу это сопротивление определяют вдавливанием наконечника. Результат зависит не только от химического состава, но и от термообработки, структуры, состояния поверхности и выбранной шкалы.
Твёрдость не равна пределу прочности, ударной вязкости или износостойкости. Закалённая деталь может быть твёрдой, но недостаточно вязкой и разрушаться от удара. Два сплава с одинаковым значением HRC могут по-разному вести себя при растяжении, циклической нагрузке, трении и коррозии.
В чём измеряется твёрдость HRC
Число Роквелла — условный результат метода, а не физическая величина в паскалях. Его всегда записывают вместе со шкалой: 58 HRC, 82 HRA или 90 HRB. Запись только «твёрдость 58» неполна, потому что без шкалы результат нельзя правильно понять.
В обозначении HR означает Rockwell hardness, а последняя буква указывает условия испытания. Цифра перед буквами — показание шкалы. Поэтому HRC не является отдельной единицей измерения наподобие миллиметра: это связка метода, шкалы и полученного числа.
Как измеряют твёрдость по Роквеллу

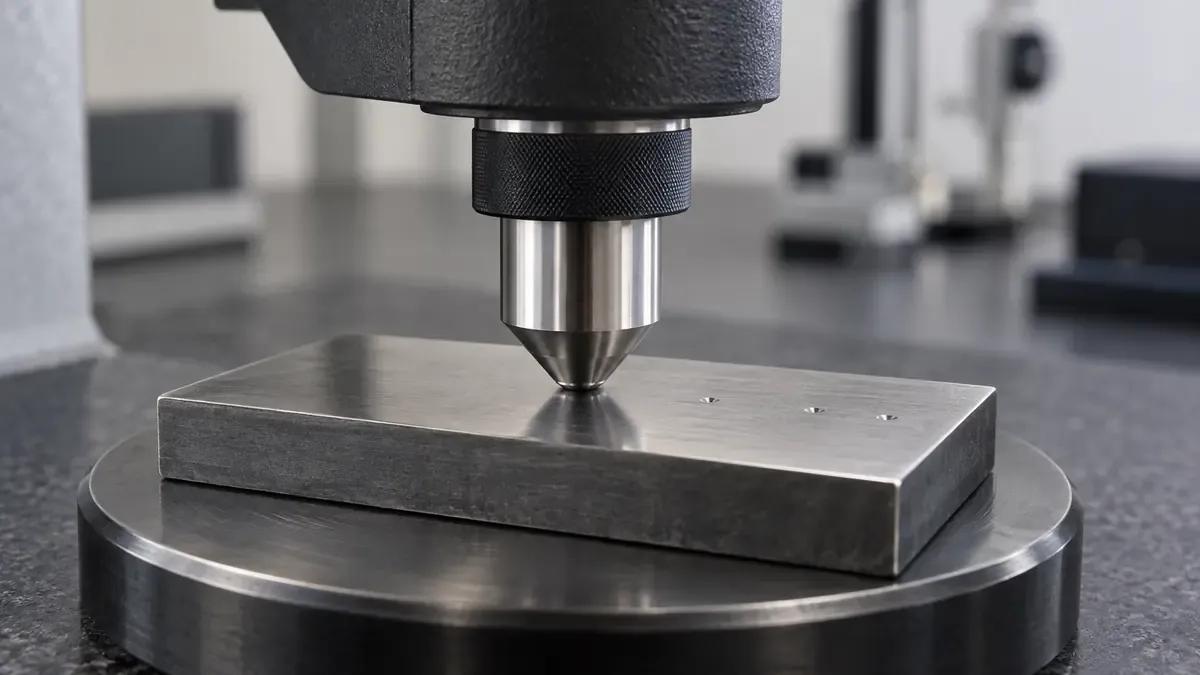

Твердомер не измеряет диаметр отпечатка под микроскопом. Он определяет разность глубин проникновения индентора при заданном цикле нагружения. Общий порядок испытания выглядит так:
- Деталь устойчиво устанавливают на опорный столик, а подготовленный участок располагают перпендикулярно оси индентора.
- Прикладывают предварительную нагрузку. Она обеспечивает контакт, выбирает зазоры и задаёт исходную глубину отсчёта.
- Добавляют основную нагрузку и выдерживают её в установленном режиме.
- Основную нагрузку снимают, оставляя предварительную.
- По увеличению остаточной глубины прибор рассчитывает число твёрдости выбранной шкалы.
Для обычных шкал один пункт Роквелла соответствует 0,002 мм изменения остаточной глубины. В шкале C используется зависимость HRC = 100 − h/0,002, где h — увеличение глубины проникновения после цикла нагружения в миллиметрах. Формулу обычно реализует сам твердомер; оператору важнее правильно выбрать шкалу и подготовить образец.
Чем отличаются HRA, HRB и HRC
Шкалу выбирают до испытания с учётом материала, ожидаемой твёрдости, толщины детали и требований стандарта. Нельзя получить достоверный результат, просто переключив прибор на привычную HRC для любого металла.
| Шкала | Индентор | Общая нагрузка | Типичное применение |
|---|---|---|---|
| HRA | алмазный конус | 60 кгс, около 588 Н | твёрдые сплавы, тонкие и поверхностно упрочнённые детали в допустимом диапазоне |
| HRB | шарик диаметром 1/16 дюйма | 100 кгс, около 981 Н | более мягкие металлы, незакалённые стали и медные сплавы в установленном диапазоне |
| HRC | алмазный конус | 150 кгс, около 1471 Н | закалённые и улучшенные стали, достаточно толстые детали |
В современном международном методе для шариковых шкал применяют твердосплавный шарик. В старых документах и описаниях оборудования может встречаться стальной. Индентор, нагрузка и допустимый диапазон должны соответствовать стандарту, по которому оформляют результат.
Как выбрать шкалу Роквелла
Выбор начинают не с привычной буквы, а с документации на изделие. Если чертёж, стандарт или технические условия требуют конкретную шкалу, результат по другой шкале не становится равноценным после пересчёта. Когда методику предстоит назначить, учитывают ожидаемую твёрдость, материал, толщину контролируемого слоя и геометрию участка.
Индентор должен создавать устойчивый отпечаток, но не продавить тонкую деталь и не почувствовать подложку под покрытием или упрочнённым слоем. Шкала также должна попадать в свой рабочий диапазон: измерение у края диапазона обычно менее надёжно, чем испытание подходящей шкалой в её основной области.
| Исходная ситуация | Что проверить до испытания | Почему HRC может не подойти |
|---|---|---|
| закалённая массивная стальная деталь | требуемую шкалу, плоский участок, толщину и диапазон | обычно HRC применима, но решение подтверждают документом изделия |
| мягкий металл или отожжённая сталь | допустимость шариковой шкалы и ожидаемое значение | алмазная шкала C может оказаться вне рабочего диапазона |
| тонкая пластина | минимальную толщину и отсутствие деформации с обратной стороны | нагрузка HRC может захватить всю толщину или прогнуть образец |
| цементированный или азотированный слой | глубину слоя и допустимый метод | обычный отпечаток может одновременно характеризовать слой и сердцевину |
| небольшая цилиндрическая деталь | радиус, способ опоры и нормативную поправку | кривизна изменяет геометрию контакта |
Если геометрия не позволяет получить корректный отпечаток, метод не «исправляют» произвольным коэффициентом. Выбирают разрешённую шкалу Супер-Роквелла, микротвёрдость, Виккерс или другой метод, подходящий к задаче, а в протоколе сохраняют фактически применённое обозначение.
Что означает твёрдость 58 HRC
58 HRC — это число 58 по шкале C. Оно говорит о сопротивлении конкретного участка вдавливанию алмазного конуса при стандартном цикле, но само по себе не раскрывает марку стали, режим закалки и назначение детали. Одинаковый результат могут иметь разные стали после разной термообработки.
Утверждение «чем больше HRC, тем лучше» неверно. Для режущей кромки высокая твёрдость может повышать стойкость к смятию, но чрезмерная твёрдость при недостаточной вязкости увеличивает риск скола. Для болта важны прочность при растяжении, предел текучести, пластичность, ударная вязкость, качество резьбы и состояние поверхности. Требуемый диапазон задаёт стандарт изделия, а не универсальная шкала качества.
Как подготовить деталь к измерению
Даже исправный твердомер даст неверное число, если поверхность или установка не подходят для метода. Перед испытанием проверяют:
- чистоту участка: окалина, ржавчина, масло и загрязнения не должны попадать между индентором и металлом;
- ровность и шероховатость: грубые риски и наклон меняют глубину контакта;
- толщину образца: на обратной стороне не должно появляться следов деформации от отпечатка;
- жёсткость установки: деталь не должна качаться, прогибаться или смещаться под нагрузкой;
- расстояние от края и соседних отпечатков: зоны пластической деформации не должны влиять друг на друга;
- соответствие шкалы материалу и ожидаемому диапазону.
Покрытие обычно не превращает измерение в характеристику основного металла. Тонкий цинковый, лакокрасочный или иной слой может исказить контакт, а его удаление меняет поверхность детали. Место и способ подготовки задают программой контроля или стандартом конкретного изделия.
Почему показания твердомера расходятся
Разброс нескольких отпечатков не всегда означает неоднородность стали. На результат влияют кривизна поверхности, толщина, шероховатость, близость края, неверная опора, изношенный индентор и состояние прибора. Для цилиндрических поверхностей стандарт предусматривает поправки, но они применимы только в оговорённых диапазонах.
После термообработки поверхность может иметь обезуглероженный или, наоборот, упрочнённый слой. Тогда один отпечаток показывает свойства этого слоя, а не всей детали. Для тонких изделий, малой глубины упрочнения и локальных зон применяют шкалы Супер-Роквелла или методы микротвёрдости, если это предусмотрено методикой.
Результат подтверждают серией отпечатков на разрешённых участках. Количество измерений, расстояния, допустимый разброс и правило обработки результата берут не из бытовой инструкции к прибору, а из нормативного документа или утверждённой методики контроля.
Как проверяют сам твердомер
Наличие цифрового дисплея не гарантирует правильного результата. Перед рабочими измерениями состояние машины контролируют по эталонной мере твёрдости нужной шкалы и диапазона. Проверяют также индентор, рабочий столик и отсутствие загрязнений на опорных поверхностях: частица под образцом способна вызвать перекос или микроперемещение.
Поверка или калибровка прибора и оперативная проверка перед серией испытаний решают разные задачи. Первая подтверждает метрологические характеристики оборудования в установленном порядке, вторая помогает заметить текущую проблему — повреждённый наконечник, неверную настройку или загрязнение. Эталонную меру не используют как обычную наковальню: новые отпечатки располагают на разрешённом расстоянии от старых и от края.
Если контрольная мера дала неприемлемое отклонение, усреднение большого числа измерений детали не исправит систематическую ошибку. Работу останавливают, находят причину и повторно подтверждают пригодность прибора. Именно поэтому результат без сведений о методе и состоянии измерительной системы нельзя считать равным лабораторному протоколу.
Можно ли перевести HRC в HB или HV
HRC относится к методу Роквелла, HBW — к Бринеллю, HV — к Виккерсу. Эти методы используют разные инденторы и способы определения результата. Единой точной формулы, которая переводит HRC в HB или HV для любого материала, нет.
| Метод | Что измеряют | Что важно при сопоставлении |
|---|---|---|
| Роквелл, HRA/HRB/HRC | остаточную глубину вдавливания | шкала, индентор и нагрузка входят в результат |
| Бринелль, HBW | размер отпечатка шарика | нагрузка, диаметр шарика и материал должны соответствовать методике |
| Виккерс, HV | диагонали отпечатка алмазной пирамиды | результат зависит от нагрузки и пригодности поверхности |
Таблицы перевода являются приближёнными и привязаны к группе материалов. Соотношение для нелегированной стали нельзя автоматически применять к аустенитной нержавеющей стали, алюминию, меди или никелевому сплаву. Если в чертеже указан обязательный HRC, безопаснее измерить HRC напрямую. Пересчёт допустим только там, где это разрешает документация, с указанием использованной таблицы.
Твёрдость и класс прочности крепежа
У углеродистых и легированных болтов твёрдость входит в комплекс механических испытаний, но не заменяет класс прочности. Маркировка 8.8, 10.9 или 12.9 связана прежде всего с нормируемыми характеристиками растяжения и текучести. Требования к твёрдости и месту отпечатка используют как дополнительный контроль материала и термообработки.
Определять класс болта только по портативному замеру HRC нельзя. Результат могут изменить покрытие, кривизна головки, обезуглероживание, малая толщина участка и неправильная опора. При выборе ответственного болта класса 10.9 ориентируются на маркировку, стандарт изделия, сертификат и расчёт соединения, а не на одно число твердомера.
Как правильно записать результат
Минимальная запись содержит число и шкалу: 58 HRC. Для протокола этого обычно недостаточно. Указывают метод или стандарт, место измерения, состояние поверхности, количество отпечатков и полученные значения. Если число пересчитано из другой шкалы, это отмечают отдельно: пересчёт нельзя выдавать за прямое испытание.
При сравнении сертификатов сначала проверяют одинаковость шкалы и метода. Затем — материал, состояние после термообработки и место контроля. Два одинаковых числа на разных деталях не доказывают одинаковую прочность или ресурс.
Среднее значение без исходных показаний может скрыть неоднородность или единичный сбой. Для ответственной приёмки сохраняют отдельные результаты и правило, по которому их оценивали. Если стандарт ограничивает не только среднее, но и каждое измерение, «хорошее среднее» при выходе одного отпечатка за пределы не подтверждает соответствие.
Частые вопросы
HRC — это единица измерения твёрдости?
Это обозначение результата по шкале C метода Роквелла. Его нельзя переводить в МПа и нельзя писать без числового значения. Корректная форма — например, 58 HRC.
Чем HRC отличается от HRB?
В HRC используют алмазный конус и общую нагрузку 150 кгс, в HRB — шарик 1/16 дюйма и 100 кгс. Шкалы предназначены для разных диапазонов материалов, поэтому одинаковые числа HRC и HRB не равны.
Можно ли измерить HRC обычным напильником?
Напильником можно лишь приблизительно сравнить сопротивление царапанию. Это не испытание по Роквеллу: нет нормированного индентора, цикла нагрузки и измерения глубины. Для протокольного результата нужен проверенный твердомер и установленная методика.
Почему нельзя сделать универсальную таблицу HRC–HB?
Соотношение зависит от материала и его структуры. Стандартизованные таблицы разделены по группам сплавов и дают приближённые значения. Для приёмочного контроля применяют прямой метод из документации изделия либо разрешённую именно для этого материала таблицу.
Можно ли узнать марку стали по HRC?
Нет. Одно значение твёрдости совместимо с разными марками и режимами термообработки. Для идентификации нужны документы на материал, химический анализ и при необходимости дополнительные механические или металлографические испытания.
Остаётся ли след после измерения?
Да. Метод Роквелла основан на пластическом вдавливании, поэтому на поверхности остаётся небольшой отпечаток. Испытание относят к локально разрушающим: деталь в целом обычно сохраняется, но участок контакта уже изменён. Место контроля выбирают так, чтобы отпечаток не мешал работе, герметичности, внешнему виду или последующей обработке.
- ГОСТ 9013-59
- ГОСТ 8.064-94
- ISO 6508-1:2023
- ISO 6508-2:2023
- ISO 6508-3:2023
- ASTM E18
- ASTM E140
