Шаг резьбы: таблица по ГОСТ
Таблицы метрической резьбы ГОСТ 8724 для М1-М68: диаметры, обозначения, перевод дюймовой резьбы.
Шаг резьбы — это расстояние между соседними витками вдоль оси болта или гайки. У метрической резьбы каждый диаметр имеет один основной шаг, его называют крупным, и несколько мелких. Ходовые основные шаги: у М6 это 1 мм, у М8 равен 1,25, у М10 равен 1,5, у М12 равен 1,75, у М16 равен 2 мм. Ниже собраны таблицы основного и мелкого шага по ГОСТ 8724, средний и внутренний диаметры резьбы, обозначение шага в маркировке, перевод дюймовой резьбы и способы замера.
Что такое шаг резьбы
Шаг обозначается буквой P и измеряется в миллиметрах вдоль оси. Профиль метрической резьбы — равносторонний треугольник с углом 60 градусов, поэтому шаг однозначно задаёт высоту и форму витка.
Шаг не равен ходу. У обычной однозаходной резьбы за один оборот гайка проходит ровно один шаг, поэтому ход и шаг совпадают. У многозаходной резьбы ход равен шагу, умноженному на число заходов, и за оборот деталь перемещается дальше при той же высоте витка.
Таблица основного шага метрической резьбы по ГОСТ 8724
Основной шаг у каждого диаметра один, в маркировке его не указывают: запись М10 означает резьбу с основным шагом 1,5 мм. В таблице, кроме шага, даны средний диаметр d2, по которому идёт контакт резьбы, и внутренний диаметр d1, близкий к диаметру отверстия под резьбу.
| Резьба | Основной шаг P, мм | Средний диаметр d2, мм | Внутренний диаметр d1, мм |
|---|---|---|---|
| М1 | 0,25 | 0,838 | 0,729 |
| М1,2 | 0,25 | 1,038 | 0,929 |
| М1,6 | 0,35 | 1,373 | 1,221 |
| М2 | 0,4 | 1,740 | 1,567 |
| М2,5 | 0,45 | 2,208 | 2,013 |
| М3 | 0,5 | 2,675 | 2,459 |
| М3,5 | 0,6 | 3,110 | 2,850 |
| М4 | 0,7 | 3,545 | 3,242 |
| М5 | 0,8 | 4,480 | 4,134 |
| М6 | 1 | 5,350 | 4,917 |
| М8 | 1,25 | 7,188 | 6,647 |
| М10 | 1,5 | 9,026 | 8,376 |
| М12 | 1,75 | 10,863 | 10,106 |
| М14 | 2 | 12,701 | 11,835 |
| М16 | 2 | 14,701 | 13,835 |
| М18 | 2,5 | 16,376 | 15,294 |
| М20 | 2,5 | 18,376 | 17,294 |
| М22 | 2,5 | 20,376 | 19,294 |
| М24 | 3 | 22,051 | 20,752 |
| М27 | 3 | 25,051 | 23,752 |
| М30 | 3,5 | 27,727 | 26,211 |
| М33 | 3,5 | 30,727 | 29,211 |
| М36 | 4 | 33,402 | 31,670 |
| М39 | 4 | 36,402 | 34,670 |
| М42 | 4,5 | 39,077 | 37,129 |
| М45 | 4,5 | 42,077 | 40,129 |
| М48 | 5 | 44,752 | 42,587 |
Для крупных диаметров основной шаг растёт так же: у М52 он равен 5, у М56 и М60 равен 5,5, у М64 и М68 равен 6 мм.

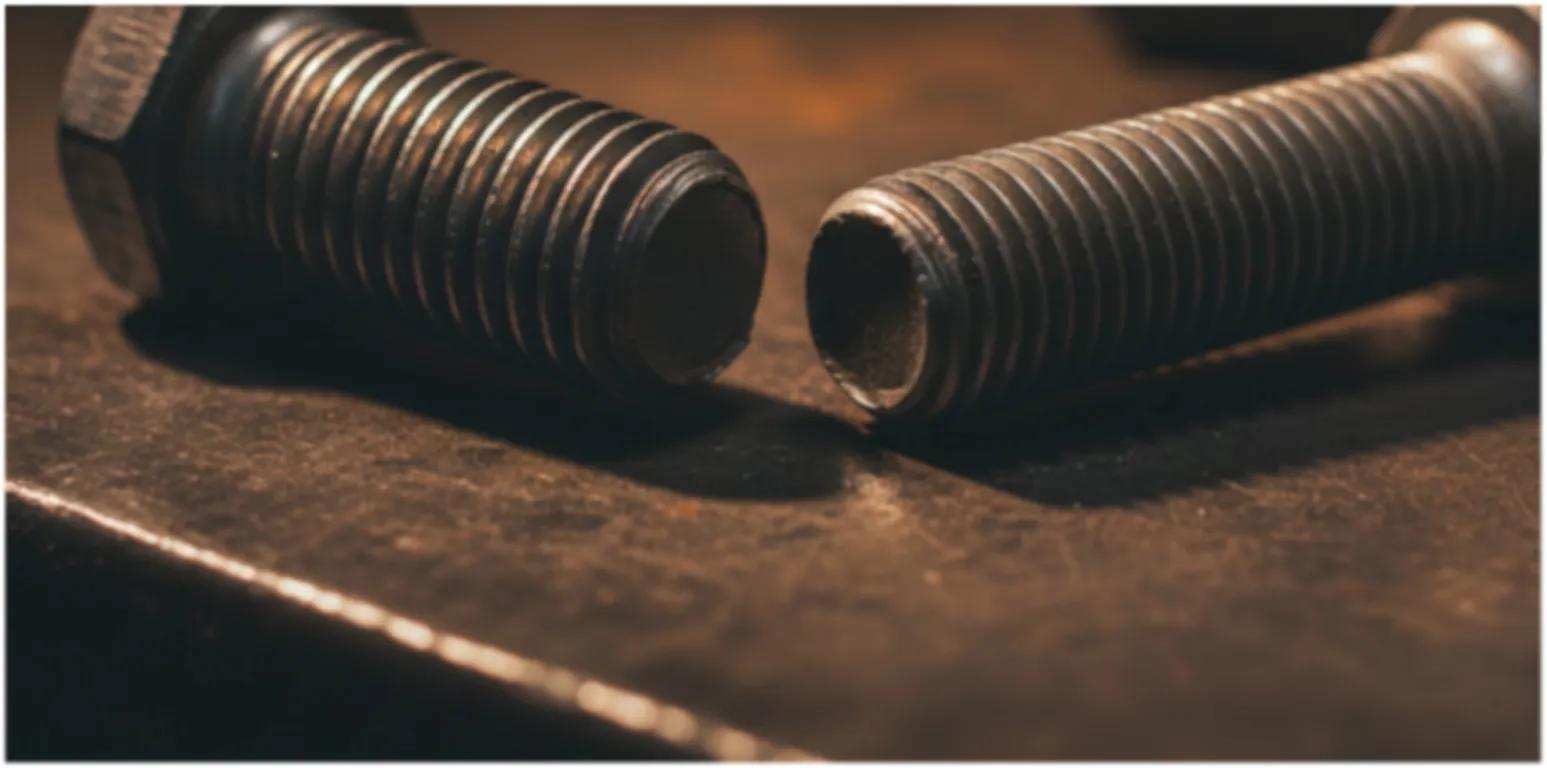

Основной и мелкий шаг: чем отличаются
У основного, то есть крупного, шага витков на той же длине меньше. У мелкого шага виток ниже и витков больше, поэтому соединение плотнее и лучше держит вибрацию. Различия удобнее свести в таблицу.
| Параметр | Крупный шаг | Мелкий шаг |
|---|---|---|
| Число витков на длине | меньше | больше |
| Прочность на срыв резьбы | обычная | выше, больше опорных витков |
| Стойкость к вибрации | ниже | выше, меньше угол подъёма |
| Стойкость к грязи и забою резьбы | выше | ниже, витки мельче |
| Где применяют | большинство соединений | тонкие стенки, точная регулировка, вибронагрузка |
У мелкого шага есть и ещё одно преимущество, прочность самого стержня на разрыв: виток врезается в тело болта мельче, диаметр стержня по дну впадины d3 больше, поэтому сплошное сечение металла толще, чем при крупном шаге. За это мелкую резьбу ценят в авиации и автомобильной подвеске.
Таблица мелких шагов по диаметрам
У одного диаметра бывает несколько мелких шагов. Например, под М10 можно нарезать резьбу с шагом 1,25, 1, 0,75 или 0,5 мм. У мелкого шага его всегда указывают в маркировке: М10х1,25.
| Резьба | Основной шаг, мм | Мелкие шаги, мм |
|---|---|---|
| М6 | 1 | 0,75; 0,5 |
| М8 | 1,25 | 1; 0,75; 0,5 |
| М10 | 1,5 | 1,25; 1; 0,75; 0,5 |
| М12 | 1,75 | 1,5; 1,25; 1; 0,75; 0,5 |
| М14 | 2 | 1,5; 1,25; 1; 0,75; 0,5 |
| М16 | 2 | 1,5; 1; 0,75; 0,5 |
| М18 | 2,5 | 2; 1,5; 1; 0,75; 0,5 |
| М20 | 2,5 | 2; 1,5; 1; 0,75; 0,5 |
| М22 | 2,5 | 2; 1,5; 1; 0,75; 0,5 |
| М24 | 3 | 2; 1,5; 1; 0,75 |
| М27 | 3 | 2; 1,5; 1; 0,75 |
| М30 | 3,5 | 2; 1,5; 1; 0,75 |
| М33 | 3,5 | 2; 1,5; 1 |
| М36 | 4 | 3; 2; 1,5; 1 |
| М39 | 4 | 3; 2; 1,5; 1 |
| М42 | 4,5 | 4; 3; 2; 1,5; 1 |
| М48 | 5 | 4; 3; 2; 1,5; 1 |
| М56 | 5,5 | 4; 3; 2; 1,5 |
| М64 | 6 | 4; 3; 2; 1,5 |
Важная тонкость, на которой часто ошибаются: у М16 шага 1,25 нет, мелкие шаги начинаются с 1,5. А вот у М14 шаг 1,25 есть, это резьба свечей зажигания М14х1,25.
Ряды предпочтения диаметров
ГОСТ 8724 делит диаметры на ряды. Первый ряд предпочтительный, его и берут в первую очередь. Второй и третий ряды применяют, когда первого не хватает.
- первый ряд: М6, М8, М10, М12, М16, М20, М24, М30, М36, М42, М48;
- второй ряд: М7, М14, М18, М22, М27, М33, М39, М45;
- третий ряд: М9, М11, М15, М17, М26, М32, М68.
Поэтому при выборе крепежа лучше брать диаметры первого ряда: под них проще найти болты, гайки и инструмент.
Как обозначается шаг в маркировке
- М10 — резьба с основным шагом, сам шаг не пишут;
- М10х1,25 — резьба с мелким шагом 1,25 мм;
- М12х1,5-LH — левая резьба, направление LH ставят в конце;
- М20хPh3P1,5 — двухзаходная резьба, ход Ph равен 3 мм при шаге P 1,5 мм.
Шаг дюймовой резьбы UNC и UNF
Дюймовую резьбу задают не шагом в миллиметрах, а числом ниток на дюйм, его обозначают TPI. Чем больше число ниток, тем мельче резьба. Шаг в миллиметрах считают как 25,4 разделить на число ниток. UNC — крупная дюймовая резьба, UNF — мелкая.
| Размер, дюйм | UNC, ниток на дюйм | Шаг UNC, мм | UNF, ниток на дюйм | Шаг UNF, мм |
|---|---|---|---|---|
| 1/4 | 20 | 1,27 | 28 | 0,91 |
| 5/16 | 18 | 1,41 | 24 | 1,06 |
| 3/8 | 16 | 1,59 | 24 | 1,06 |
| 1/2 | 13 | 1,95 | 20 | 1,27 |
| 5/8 | 11 | 2,31 | 18 | 1,41 |
| 3/4 | 10 | 2,54 | 16 | 1,59 |
| 1 | 8 | 3,18 | 12 | 2,12 |
Связь шага с отверстием под резьбу
От шага зависит диаметр отверстия, которое сверлят под нарезание резьбы. Быстрый ориентир для крупного шага: диаметр сверла равен наружному диаметру минус шаг. Под М10 с шагом 1,5 это 10 минус 1,5, то есть 8,5 мм. Точные значения с поправкой на материал берут по ГОСТ 19257-73, подробные таблицы есть в нашей статье про диаметр отверстия под резьбу.
Профиль резьбы и расчётные диаметры
Профиль метрической резьбы задаёт угол 60 градусов. Высоту исходного треугольника считают как H = 0,866 умножить на P. Через шаг выражаются и остальные диаметры:
- средний диаметр d2 = d минус 0,6495 умножить на P;
- внутренний диаметр d1 = d минус 1,0825 умножить на P;
- диаметр по дну впадины d3 = d минус 1,2269 умножить на P, его используют в расчётах прочности.
Например, для М16 с шагом 2 средний диаметр равен 14,701, внутренний 13,835 мм. Эти же значения стоят в таблице основного шага выше.
Как определить шаг резьбы
Если маркировки нет, шаг определяют замером:
- резьбомером: набор пластин-гребёнок прикладывают к резьбе, нужная садится без зазора, на ней написан шаг;
- линейкой или штангенциркулем: измеряют длину 10 витков и делят на 10, так точнее, чем мерить один виток;
- штангенциркулем между вершинами соседних витков для крупной резьбы;
- оттиском: прижимают резьбу к мягкому материалу и считают витки по отпечатку.
Если шаг не попадает в метрический ряд, резьба, скорее всего, дюймовая, и её меряют числом ниток на дюйм. Если и в дюймовый крепёжный ряд UNC и UNF шаг не ложится, это может быть трубная резьба G со своим рядом, например 19, 14 или 11 ниток на дюйм в зависимости от размера.
Как выбрать шаг под задачу
- крупный шаг — для большинства резьбовых соединений, он быстрее в сборке и меньше боится грязи и забоя резьбы;
- мелкий шаг — для вибронагруженных узлов, тонкостенных деталей, точной регулировки, ступичного и колёсного крепежа, гидравлики.
Частые ошибки
- путают шаг и ход: у однозаходной резьбы они равны, у многозаходной ход больше шага;
- ищут М16х1,25: такого шага нет, у М16 мелкие шаги 1,5 и мельче;
- мелкую резьбу нарезают метчиком крупного шага или наоборот, резьба не получается;
- на дюймовый болт меряют метрический шаг и не находят совпадения, хотя резьба дюймовая.
Частые вопросы
Какой стандартный шаг у М8, М10, М12?
Основной шаг у М8 равен 1,25, у М10 равен 1,5, у М12 равен 1,75 мм. Это и есть стандартный крупный шаг, который не пишут в маркировке.
Что значит резьба М10 без указания шага?
Это резьба с основным, то есть крупным шагом 1,5 мм. Если бы шаг был мелкий, его написали бы: М10х1,25 или М10х1.
Чем шаг отличается от хода резьбы?
Шаг — это расстояние между соседними витками. Ход — это путь за один оборот. У однозаходной резьбы они равны, у двухзаходной ход вдвое больше шага.
Как обозначается левая резьба?
В конце обозначения ставят буквы LH, например М12х1,5-LH. Без этих букв резьба считается правой.
Есть ли у М16 мелкий шаг 1,25?
Нет. У М16 мелкие шаги 1,5, 1, 0,75 и 0,5 мм. Шаг 1,25 бывает у М14, это резьба свечей зажигания.
Какой шаг у колёсных болтов и шпилек?
В легковом автокрепеже чаще всего встречаются мелкие шаги М12х1,25, М12х1,5 и М14х1,5. Точный шаг зависит от марки и модели машины, поэтому его проверяют резьбомером по своему болту или по документации на авто.
Коротко: у каждого диаметра один основной шаг и несколько мелких. Ходовые основные шаги по ГОСТ 8724: М6 равен 1, М8 равен 1,25, М10 равен 1,5, М12 равен 1,75, М16 равен 2 мм. Мелкий шаг всегда указывают в маркировке, основной не пишут. Болты с крупной и мелкой резьбой есть в каталоге Весь Крепеж в разделе болтов с шестигранной головкой.
- ГОСТ 8724-2002
- ГОСТ 24705-2004
- ГОСТ 9150-2002
- ГОСТ 19257-73
- ISO 261
- ISO 68-1
- ASME B1.1
- DIN 13
