DIN 11023 Шплинт быстросъемный с кольцом

Описание DIN 11023

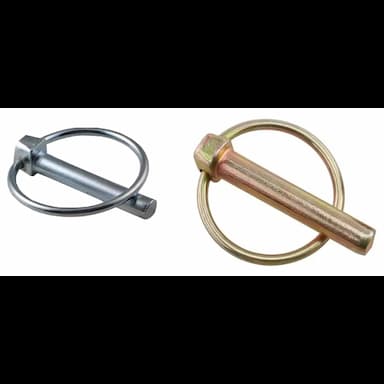

Шплинт быстросъемный с кольцом по DIN 11023 — усовершенствованная версия быстросъемного шплинта, снабжённая кольцом на одном конце для удобства захвата пальцами или инструментом. Кольцо — казалось бы, незначительная деталь — кардинально меняет эргономику монтажа: вместо того чтобы захватывать тонкую пружинную петлю, оператор уверенно берётся за кольцо и движением «на себя» извлекает шплинт за доли секунды, даже в перчатках или в условиях ограниченной видимости.

Конструкция DIN 11023: из пружинной стальной проволоки изготовлен шплинт с рабочим U-образным телом и кольцом из той же или дополнительной проволоки, приваренным или сформированным в одной точке с шплинтом. Рабочая часть имеет пружинящий «язычок», который при вставке в отверстие оси или пальца «щёлкает» за кромку, фиксируясь. Для извлечения достаточно потянуть за кольцо — язычок выходит из зацепления и шплинт свободно вынимается.

Размерный ряд DIN 11023: подходит для осей и пальцев диаметром от 3 до 30 мм. Усилие удержания — от 0,3 до 3,5 кН в зависимости от типоразмера, что достаточно для работы в условиях умеренной вибрации. Материал проволоки: пружинная сталь (оцинкованная или фосфатированная), нержавеющая сталь для агрессивных сред. Кольцо диаметром 15–40 мм обеспечивает надёжный захват.

Ключевое преимущество перед стандартным разводным шплинтом DIN 94: полная многоразовость. DIN 94 после разведения усиков теряет форму и подлежит замене. DIN 11023 может быть установлен и снят сотни раз без потери функциональности — при условии правильного хранения и отсутствия механических повреждений рабочего язычка.

Применение: навесное оборудование тракторов и комбайнов (пальцы сцепок, шарниры рычагов), монтаж сменных рабочих органов почвообрабатывающей техники, крепление оси в вилках гидроцилиндров строительной техники, стопорение пальцев в грузозахватных приспособлениях, быстросъемный крепёж на ремонтных стендах и диагностическом оборудовании. Жёлтый или красный цвет кольца (нередко применяется) упрощает визуальный контроль наличия шплинта — важная функция безопасности в ответственных механизмах.
