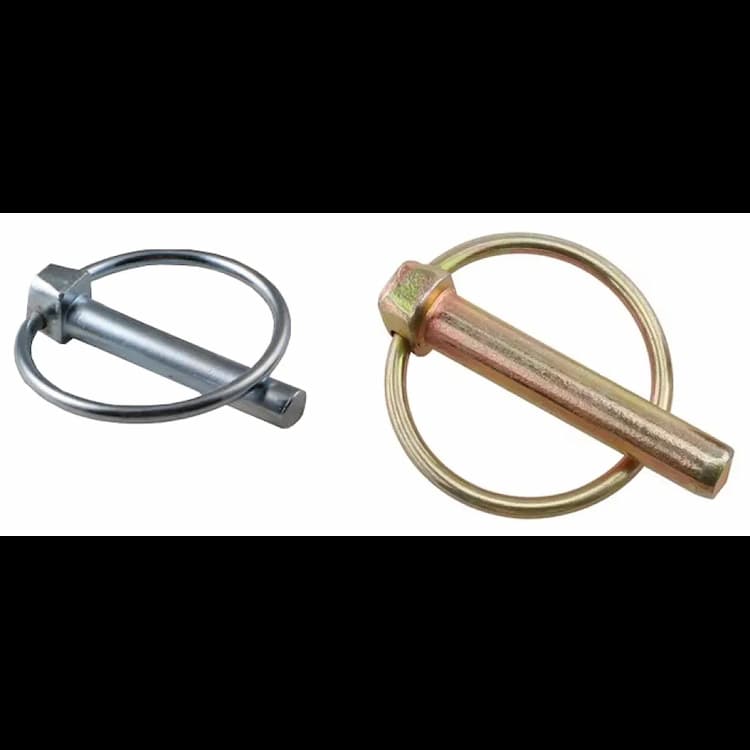

Шплинт d17х60, DIN 11023, быстросъёмный с кольцом, оцинкованный
Линч-шплинт DIN 11023 — это быстроразъёмный фиксатор для осей прицепного и навесного оборудования, сельхозтехники и погрузочных механизмов. Конструкция состоит из гладкого стержня, упругой запирающей скобы и поворотного кольца для захвата рукой. Монтаж и демонтаж производится без инструмента за секунды, что критически важно для узлов с частой сменой навесного оборудования.
Конструктивные особенности
Быстросъёмный тип: конструкция с подпружиненным шариком или упругой защёлкой позволяет устанавливать и снимать шплинт вручную за секунды без применения инструмента. Незаменим в узлах с частой сменой оснастки и навесного оборудования. Тип с кольцом (линч-шплинт): гладкий стержень снабжён удобным захватным кольцом и упругой запирающей скобой, что обеспечивает быстрый ручной монтаж/демонтаж и надёжную фиксацию при ударных нагрузках на сельхоз- и прицепной технике.
Технические параметры
Номинальный диаметр: 17 мм. Длина: 60 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам. Гальваническое цинковое покрытие формирует на поверхности стали защитный барьерный и протекторный слой, предотвращающий поверхностную коррозию при эксплуатации в нормальных атмосферных условиях и существенно продлевающий срок службы соединения.
Рекомендации по монтажу
Длина шплинта выбирается так, чтобы после прохождения через отверстие гайки и болта оставался запас для разведения концов на 60–90°. Повторное использование разводных шплинтов не допускается — при демонтаже устанавливайте новый шплинт.
| Размеры шплинтов | 4.5 | 5 | 6 | 8 | 10 | 12 | 12 | 17 |
|---|---|---|---|---|---|---|---|---|
| Длина | 42 | 32 | 42 | 42 | 45 | 45 | 55 | 60 |
| b1 max | 5 | 11.5 | 14 | 15 | 15 | 15 | 15 | 21 |
| b2 max | 5 | 7 | 8 | 9 | 12 | 14 | 14 | 20 |
| b3 max | 50 | 36 | 52 | 52 | 52 | 52 | 60 | 60 |
| Высота max | 8 | 18 | 22 | 22 | 22 | 22 | 22 | 29 |
| d4 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 4.5 | 6 |
| d5 min | 2.5 | 2.5 | 3.6 | 3.6 | 3.6 | 3.6 | 4 | 4 |
| Диаметр вала max | 32 | 25 | 32 | 32 | 32 | 32 | 45 | 45 |
| Диаметр отверстия | 4.5 | 5 | 6 | 8 | 10 | 12 | 12 | 17 |
