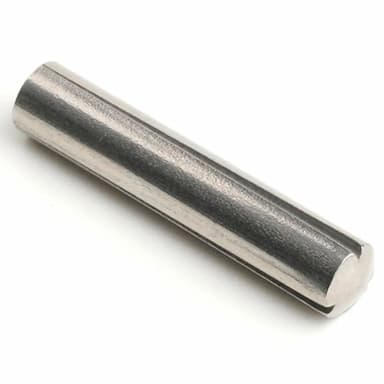

DIN 1471 / ISO 8744 Штифт с коническими насечками по всей длине

Описание DIN 7971

Штифт с коническими насечками по всей длине по DIN 1471 / ISO 8744 — наиболее распространённый тип насечённых штифтов, обеспечивающий высокое удерживающее усилие при простоте монтажа в сверлёное отверстие без дополнительной обработки. Коническая форма гребней (в отличие от прямой у DIN 1473) создаёт при запрессовке клиновой эффект: гребни режут материал отверстия и одновременно «расклинивают» его в радиальном направлении.

Три или шесть конических гребней расположены симметрично по окружности стержня на всей его длине. Конусность гребня (угол наклона боковой грани к оси штифта) — около 30°. Вершина гребня острая, твёрдостью 550–700 HV — значительно выше твёрдости нормализованной конструкционной стали (180–220 HV). При запрессовке острые гребни прорезают непрерывные канавки, и вытесненный металл заполняет пространство между гребнями, создавая интегрированный замок по всей длине штифта.

Клиновой характер насечек даёт DIN 1471 более высокое усилие вырывания по сравнению с DIN 1473 (прямые насечки) при одинаковом усилии запрессовки — конусная форма гребней при попытке вырвать штифт «врезается» глубже. Это делает коническую насечку по всей длине оптимальной для соединений, испытывающих значительные переменные осевые нагрузки, удары и вибрацию.

Параметры по DIN 1471: диаметры от 1,5 до 25 мм, длины от 4 до 100 мм. Отверстие — сверлёное с допуском H11, без развёртывания. Материал: закалённая легированная или инструментальная сталь, Rm не менее 900 МПа. Для отверстий в алюминиевых деталях — предпочтительны штифты меньшего диаметра, поскольку усилие запрессовки в мягкий металл ниже, а коническая насечка прорежет канавки и в алюминии при должной твёрдости гребней.

Применение: фиксация рукояток и колёс управления на осях в промышленных машинах, крепление зубчатых колёс и звёздочек малых диаметров на осях конвейеров и редукторов, монтаж ограничительных упоров и кулачков в автоматических механизмах, постоянное соединение тяг в сельхозтехнике. Насечённые штифты по DIN 1471 — одно из самых экономичных решений: ни развёртывания, ни точных допусков на отверстие, ни специального монтажного инструмента.
