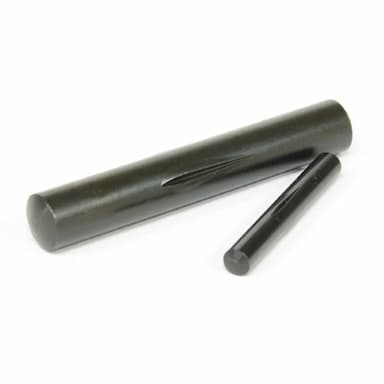

DIN 1475 / ISO 8742 Штифт с центральной насечкой

Описание DIN 1475

Штифт с центральной насечкой по DIN 1475 / ISO 8742 — это промежуточное решение между полностью гладким цилиндрическим штифтом и штифтами с насечками по всей длине. Насечённый участок расположен строго в центре штифта, а оба конца остаются гладкими — с точными посадочными допусками для центрирования в отверстиях соединяемых деталей. Такая конфигурация обеспечивает одновременно точное базирование и надёжное осевое удержание.

Геометрическая логика проста и элегантна: два гладких конца обеспечивают точную соосность в двух опорных сечениях (по числу соединяемых деталей или стенок), центральная насечённая зона фиксирует штифт в отверстии, препятствуя осевому смещению. При этом центральная насечка не влияет на геометрию посадочных поверхностей и не требует расширения допусков на отверстие — обе детали сверлятся под точный диаметр h11.

Насечка выполнена методом холодного накатывания: три или шесть симметрично расположенных гребня по окружности с конической геометрией вершины, смещённых относительно оси. При запрессовке гребни врезаются в стенки отверстия, вытесняя металл в межгребневые канавки, и создают кольцевой механический замок. Усилие запрессовки центральной насечки значительно меньше, чем при насечке по всей длине, что снижает риск деформации тонкостенных деталей.

Параметры по DIN 1475: диаметры от 1,0 до 25 мм, длины от 4 до 100 мм. Материал: сталь C10 или C15, цементованная и закалённая в насечённой зоне (твёрдость 550–700 HV), гладкие концы — незакалённые (140–200 HV). Покрытие: цинкование по DIN 50961, реже — фосфатирование для ответственных нагруженных соединений.

Применение: точные шарнирные соединения в приборостроении, фиксация пальцев в многослойных пакетах деталей, монтаж осей в переключателях и механизмах управления, крепление направляющих элементов в штампах и приспособлениях. Особенно ценен в соединениях, где необходима высокая повторяемость позиционирования деталей при сборке: точные посадки гладких концов обеспечивают воспроизводимость взаимного положения с точностью до единиц микрон.
