DIN 7343 / ISO 8750 Штифт цилиндрический спиральный

По диаметру, мм

1.5 2 2.5 3 3.5 4 5 6 8 10 12 14 16

По длине, мм

4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 35 40 45 50 60 70

По маркировке нержавеющей стали

А1

Нержавеющая сталь

Сталь

Сортировка:

По умолчанию

По умолчанию
Дешевле
Дороже

Арт: 008750000000080050

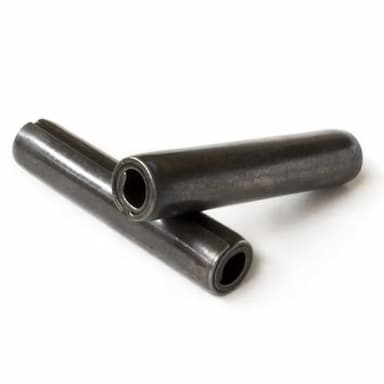

Штифт d8х50, DIN 7343 / ISO 8750, цилиндрический спиральный, сталь

88 ₽

1...13 14 15 16

Описание DIN 7343

Спиральный цилиндрический штифт по DIN 7343 / ISO 8750 — стандартная серия спиральных штифтов, промежуточная между лёгкой (DIN 7346) и усиленной (DIN 7344) сериями. Свитая из стальной ленты в несколько витков «пружинная втулка» — именно так можно описать спиральный штифт — объединяет упругость пружинного элемента с высокой несущей способностью многовитковой конструкции.

При запрессовке в отверстие с допуском H11 наружный виток штифта деформируется, сжимая внутренние витки. Создаётся трёхслойная упругая система, в которой нагрузка распределяется равномерно. Отсутствие острых краёв (в отличие от разрезного штифта DIN 1481, у которого кромка разреза контактирует с отверстием) снижает концентрацию напряжений в стенке отверстия, что особенно важно для деталей из мягких материалов или тонкостенных деталей.

Принципиальное конструктивное преимущество спирального штифта — отсутствие одиночного разреза: нагрузка на срез воспринимается всеми витками одновременно. Это устраняет «слабое место» разрезного штифта — зону у разреза, где материал стенки работает на растяжение при радиальном обжатии. Результат: при одинаковом диаметре спиральный штифт DIN 7343 имеет усталостную прочность на 20–35% выше, чем DIN 1481, при знакопеременных нагрузках.

Параметры по DIN 7343: диаметры от 1,5 до 25 мм, длины от 4 до 100 мм. Материал: пружинная сталь (предел прочности 1100–1300 МПа) или нержавеющая сталь 1.4310. Поверхность — без покрытия (натуральная сталь) или с лёгким антикоррозионным маслом. Кратность съёма и установки: до 10–15 циклов без потери упругих свойств при правильном монтаже инструментом.

Применение: тяговые механизмы автомобилей, шарниры подвески мотоциклов и велосипедов, цепные передачи (пальцы звеньев), фиксация кулачков распределительных механизмов, сборочные приспособления с регулярным обслуживанием. Спиральный штифт — предпочтительный выбор для узлов с циклическими нагрузками, где разрезной штифт демонстрировал бы усталостное растрескивание в зоне разреза.
