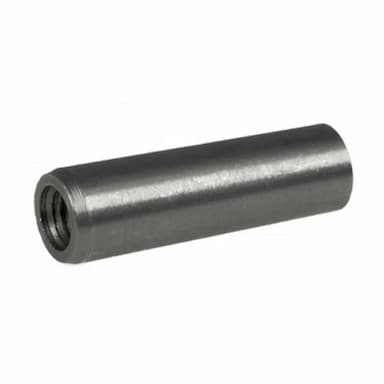

DIN 7978 / ISO 8736 Штифт конический незакаленный с внутренней резьбой

Описание DIN 7978

Конический штифт с внутренней резьбой по DIN 7978 / ISO 8736 — элегантное решение для фиксации в глухих конических отверстиях, когда снаружи детали нет места для выступающей резьбовой цапфы (как у DIN 7977) или резьбового конца (как у DIN 258). Внутренняя резьба в торце штифта позволяет использовать специальный съёмник-болт или обратный пуансон для принудительного выдавливания конуса, не нарушая внешней геометрии узла.

Технология демонтажа: в резьбовое отверстие штифта завинчивают съёмный болт до упора в дно резьбы. При дальнейшем затягивании болт выдавливает штифт из конического отверстия — сила выпрессовки прикладывается изнутри, без ударов и рычагов снаружи. Это критически важно для точных деталей: корпусов редукторов, шпиндельных узлов, прецизионных приспособлений, где ударный демонтаж недопустим.

Конусность — стандартная 1:50. Диаметры (по большему торцу): от 6 до 50 мм. Внутренняя резьба: M4–M24 по диаметру штифта. Глубина резьбы не менее 1,2 диаметра болта-съёмника. Материал: незакалённая конструкционная сталь C35 или C45 — точно такая же, как у DIN 1. Это важно: незакалённый материал деформируется при ударах (при необходимости), не разрушаясь хрупко, как закалённый.

Прилегание конической поверхности проверяется с помощью краски на контакт — требование 75% площади прилегания равномерно распределено по конусу. Правильное прилегание обеспечивает равномерную передачу поперечной (срезающей) нагрузки. При неполном контакте штифт работает как шарнир на краях конуса, что в разы снижает его несущую способность.

Применение: шпиндельные узлы металлообрабатывающих станков (фиксация инструментальной оправки), точные базирующие и делительные устройства, крепление рукояток и маховичков управления на конических хвостовиках, соединение планетарных зубчатых колёс с водилом в закрытых планетарных редукторах, высокоточные делительные головки и поворотные столы. Там, где ответственное соединение должно быть компактным снаружи — DIN 7978 является конструктивно правильным выбором.
