Шайба М28, DIN 1441 плоская усиленная под палец
Плоская шайба DIN 1441 с классом точности C используется в подвижных шарнирных осях, обеспечивая точность сопряжения деталей.
Конструкция и размеры
Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Значительно увеличенная толщина металла обеспечивает повышенную жесткость изделия и способность выдерживать высокие монтажные усилия без деформации. Основные геометрические параметры изделия: внутренний диаметр 28 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.

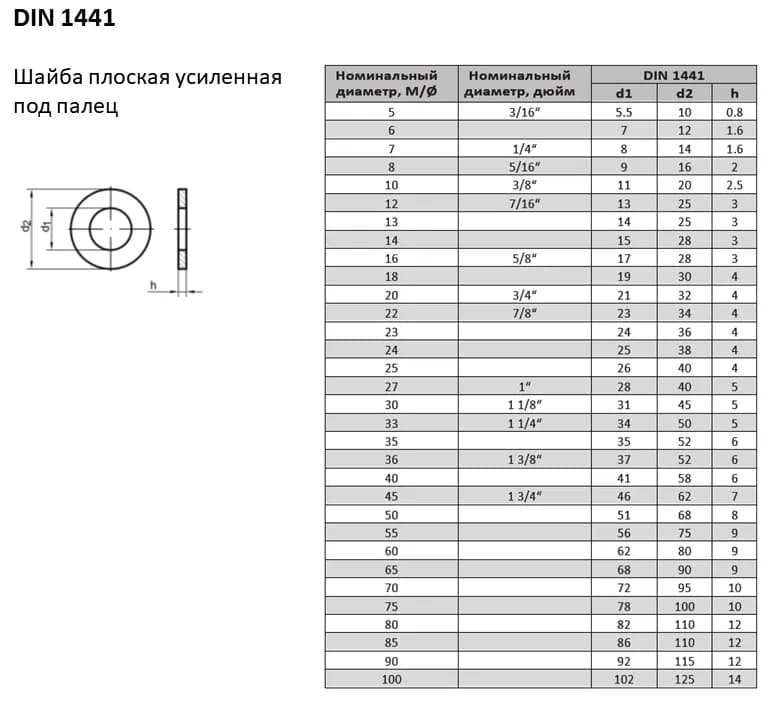

| Ø Внутренний шайбы | Наружный Ø | толщина | Ø пальца, штифта |
|---|---|---|---|
| 5,5 | 10 | 0,8 | 5 |
| 7 | 12 | 1,6 | 6 |
| 8 | 14 | 1,6 | 7 |
| 9 | 16 | 2 | 8 |
| 11 | 20 | 2,5 | 10 |
| 13 | 25 | 3 | 12 |
| 14 | 26 | 3 | 14 |
| 15 | 28 | 3 | 14 |
| 17 | 28 | 3 | 16 |
| 19 | 30 | 4 | 18 |
| 21 | 32 | 4 | 20 |
| 23 | 34 | 4 | 22 |
| 24 | 36 | 4 | 24 |
| 25 | 38 | 4 | 24 |
| 26 | 40 | 4 | 26 |
| 27 | 40 | 5 | 27 |
| 28 | 40 | 5 | 27 |
| 29 | 42 | 5 | 29 |
| 31 | 45 | 5 | 30 |
| 34 | 50 | 5 | 32/33 |
| 37 | 52 | 6 | 35/36 |
| 41 | 58 | 6 | 40 |
| 46 | 62 | 7 | 45 |
| 51 | 68 | 8 | 50 |
| 56 | 75 | 9 | 55 |
| 62 | 80 | 9 | 60 |
| 68 | 90 | 9 | 65 |
| 72 | 95 | 10 | 70 |
| 78 | 100 | 10 | 75 |
| 82 | 110 | 12 | 80 |
| 86 | 110 | 12 | 85 |
| 92 | 115 | 12 | 90 |
| 102 | 125 | 14 | 100 |
