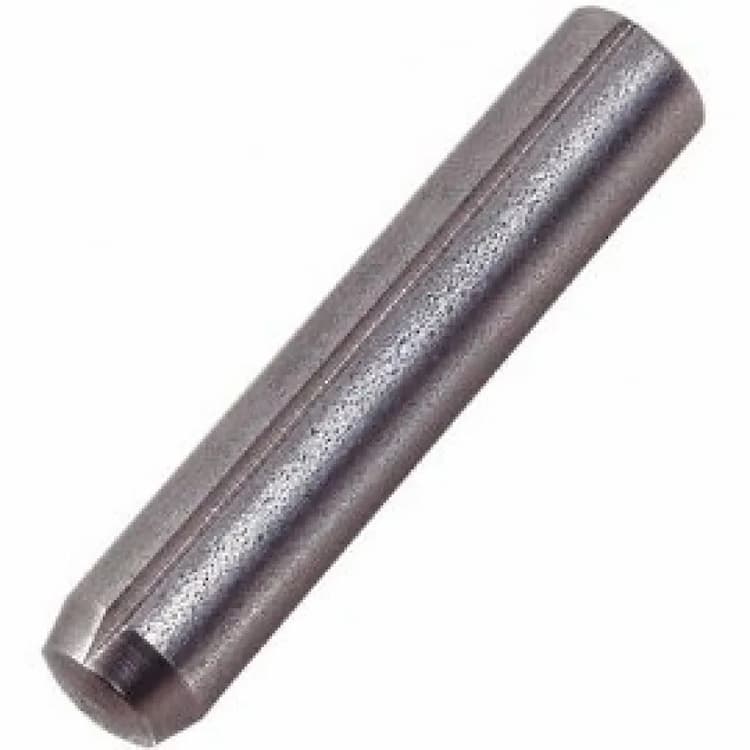

Штифт d4х16, DIN 1473 / ISO 8740, с прямыми насечками по всей длине, сталь
Сегодня
Бесплатно, после подтверждения готовности заказа.
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽.
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽.
2–4 рабочих дня
Стоимость зависит от региона, в ПВЗ или курьером.
Цилиндрический штифт DIN 1473 с продольными насечками по всей длине предназначен для установки в обычное сверлёное отверстие без финишной обработки. Три равномерно расположенные канавки с вытесненными гребешками компенсируют отклонения диаметра отверстия и удерживают штифт за счёт упругой деформации гребешков. Аналоги и взаимозаменяемые стандарты: ISO 8740, ГОСТ 12850.2-93.
Конструктивные особенности
Три равномерно расположенные продольные канавки с вытесненными по краям гребешками обеспечивают самостопорящуюся посадку в обычное сверлёное отверстие без финишной развёртки — гребешки упруго деформируются и компенсируют допуск отверстия.
Технические параметры
Номинальный диаметр: 4 мм. Длина: 16 мм.
Материал и защита от коррозии
Изделие изготовлено из качественной углеродистой конструкционной стали, обеспечивающей высокие механические характеристики — прочность на срез, смятие и изгиб. Сталь — оптимальный выбор для нагруженных узлов в машиностроении, где требуется жёсткость и сопротивление ударным и вибрационным нагрузкам.
Рекомендации по монтажу
Насечённые штифты устанавливаются в обычное сверлёное отверстие номинального диаметра без финишной развёртки — удержание обеспечивается упругой деформацией вытесненных гребешков.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 1473 | ГОСТ 12850.2-93 | ISO 8740 |
| Размеры | Диаметр | Закругленный радиус | Предел прочности при сдвиге DIN | предел прочности при сдвиге ISO |
|---|---|---|---|---|
| 1,5 | 1,60-1,63 | 0,2 | 1,6 | 1,6 |
| 2 | 2,10-2,15 | 0,25 | 2,85 | 2,84 |
| 2,5 | 2,60-2,70 | 0,3 | 4,25 | 4,4 |
| 3 | 3,20-3,30 | 0,4 | 6,15 | 6,4 |
| 4 | 4,15-4,30 | 0,5 | 10,6 | 11,3 |
| 5 | 5,15-5,30 | 0,63 | 16,5 | 17,6 |
| 6 | 6,15-6,35 | 0,85 | 22,8 | 25,4 |
| 8 | 8,20-8,40 | 1 | 40,5 | 45,2 |
| 10 | 10,20-10,45 | 1,2 | 63,2 | 70,4 |
| 12 | 12,25-12,50 | 1,6 | 91 | 101,8 |
