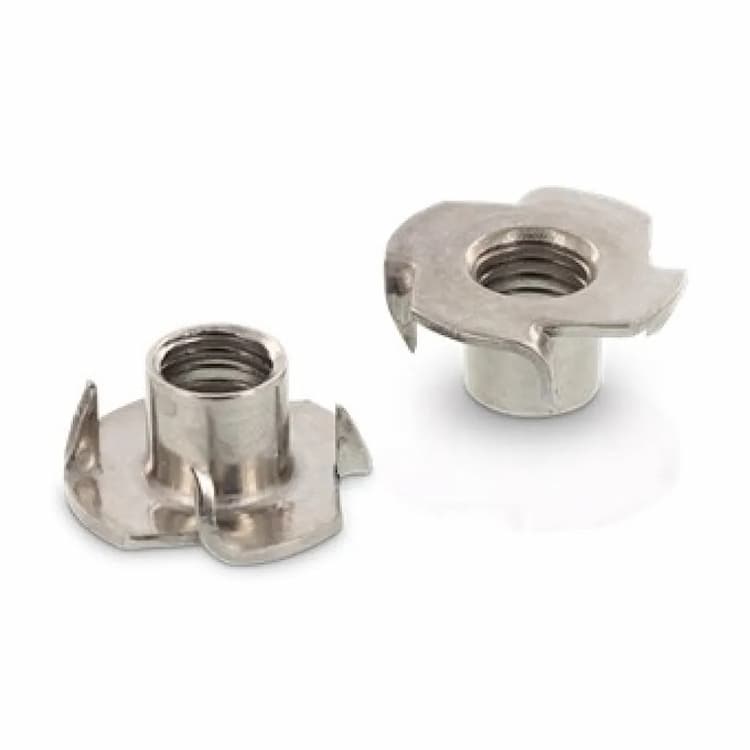

Гайка М10х12, DIN 1624 забивная для древесины, нержавеющая сталь А2
Забивная (усовая) гайка DIN 1624 предназначена для мебельного производства. Оснащена шипами, которые вгрызаются в древесину, предотвращая проворачивание.
Конструкция и исполнение
Крыльчатая (барашковая) конструкция позволяет производить монтаж и демонтаж соединения вручную, что идеально для быстросъемных узлов. Конструкция оптимизирована для крепления в деревянных и плитных материалах. Специальные острые «усы» фиксируют гайку в мягких материалах (дерево, пластик), препятствуя прокручиванию.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M10 высотой 12 мм. Аустенитная сталь А2 (AISI 304) — наиболее универсальный материал для пищевой и химической промышленности. Обладает высокой хладостойкостью, нетоксичностью и сохраняет парамагнитные свойства в отожженном состоянии.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.

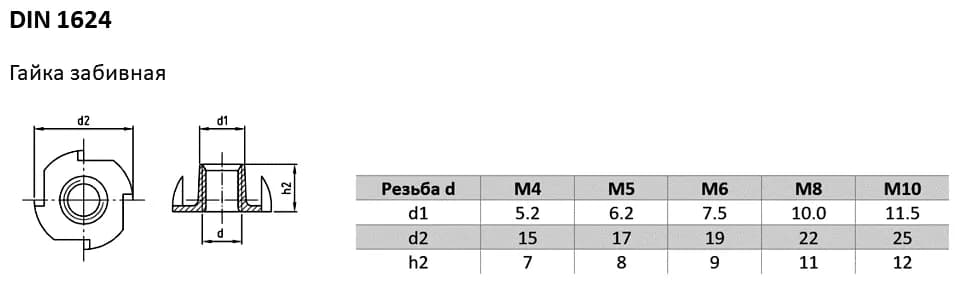

| Диаметр резьбы | Наружный диаметр резьбовой части | Высота гайки | Высота зуба | Наружный диаметр гайки |
|---|---|---|---|---|
| M4 | 5 | 6 | 5,5 | 15 |
| M5 | 6,3 | 8 | 5,5 | 17 |
| M6 | 7,3 | 9 | 7 | 19 |
| М6 | 7,5 | 12 | 8,5 | 19 |
| М8 | 9,7 | 11 | 7,5 | 22 |
| M8 | 9,9 | 15 | 9,5 | 22 |
| M10 | 11,9 | 13 | 10 | 25 |
