DIN 1624
DIN 1624 Врезные (забивные) мебельные гайки

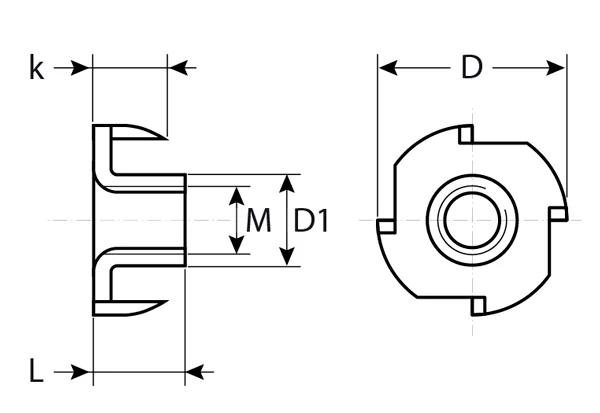

Технический чертёж DIN 1624
Соответствие стандартов
| DIN | DIN 1624 |
|---|
Описание
DIN 1624 — стандарт, устанавливающий требования к изделию «Врезные (забивные) мебельные гайки»: форму, размерный ряд, допуски и технические условия изготовления.
В каталоге «Весь Крепеж» представлено 11 позиций по стандарту DIN 1624: диаметры от М4 до М12. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь — покрытия: оцинкованное
- Нержавеющая сталь (А2)
Таблица размеров DIN 1624
| Диаметр резьбы | Наружный диаметр резьбовой части | Высота гайки | Высота зуба | Наружный диаметр гайки |
|---|---|---|---|---|
| M4 | 5 | 6 | 5,5 | 15 |
| M5 | 6,3 | 8 | 5,5 | 17 |
| M6 | 7,3 | 9 | 7 | 19 |
| М6 | 7,5 | 12 | 8,5 | 19 |
| М8 | 9,7 | 11 | 7,5 | 22 |
| M8 | 9,9 | 15 | 9,5 | 22 |
| M10 | 11,9 | 13 | 10 | 25 |
Купить крепёж DIN 1624
A2Нержавеющая сталь A2
Арт: VK-5987689В наличии 78 шт
Гайка М10х12, DIN 1624 забивная для древесины, нержавеющая сталь А2296 ₽
ZnПокрытие: оцинкованное
Арт: VK-8942251В наличии 2918 шт
Гайка М10х13, DIN 1624 крыльчатая забивная мебельная, оцинкованная11 ₽
Арт: VK-6081906В наличии 94 шт
Гайка М12х15, DIN 1624 крыльчатая забивная мебельная, оцинкованная46 ₽
A2Нержавеющая сталь A2
Арт: VK-8103119Под заказ
Гайка М4х7, DIN 1624 забивная для древесины, нержавеющая сталь А2152 ₽
ZnПокрытие: оцинкованное
Арт: VK-6628132В наличии 4839 шт
Гайка М4х8, DIN 1624 крыльчатая забивная мебельная, оцинкованная5 ₽
A2Нержавеющая сталь A2
Арт: VK-6556869Под заказ
Гайка М5х8, DIN 1624 забивная для древесины, нержавеющая сталь А2181 ₽
ZnПокрытие: оцинкованное
Арт: VK-6513607В наличии 7780 шт
Гайка М5х8, DIN 1624 крыльчатая забивная мебельная, оцинкованная5 ₽
A2Нержавеющая сталь A2
Арт: VK-1935748В наличии 2358 шт
Гайка М6х9, DIN 1624 забивная для древесины, нержавеющая сталь А243 ₽
ZnПокрытие: оцинкованное
Арт: VK-5697614В наличии 11080 шт
Гайка М6х9, DIN 1624 крыльчатая забивная мебельная, оцинкованная5 ₽
A2Нержавеющая сталь A2
Арт: VK-3866339В наличии 611 шт
Гайка М8х11, DIN 1624 забивная для древесины, нержавеющая сталь А257 ₽
ZnПокрытие: оцинкованное
Арт: VK-7880468В наличии 10532 шт
Гайка М8х11, DIN 1624 крыльчатая забивная мебельная, оцинкованная8 ₽
