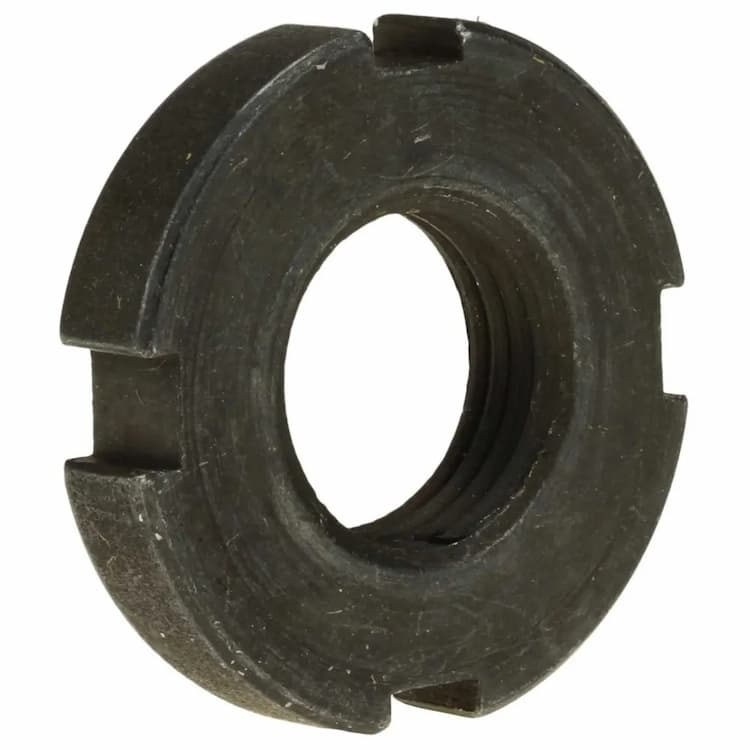

Гайка 14H М90х2, DIN 1804 круглая шлицевая
Шлицевая гайка DIN 1804 используется для фиксации подшипников и деталей на валах. Затягивается с помощью специального рожкового ключа. Аналоги стандарта: ГОСТ 11871-88. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Круглая геометрия корпуса характерна для шлицевых гаек или изделий под ручную накатку. Изделие затягивается специальным ключом с помощью пазов (шлицев) на наружной или торцевой поверхности.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M90 с шагом резьбы 2 мм. Изделие выполнено из конструкционной углеродистой стали. Материал обеспечивает высокие показатели временного сопротивления разрыву и ударной вязкости, являясь оптимальным решением для силовых соединений при условии наличия защитного покрытия. Маркировка 14H указывает на минимальную твердость 140 HV. Применяется для стопорных или шлицевых гаек, где определяющим фактором является сопротивление износу.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.
| DIN | ГОСТ |
|---|---|
| DIN 1804 | ГОСТ 11871-88 |

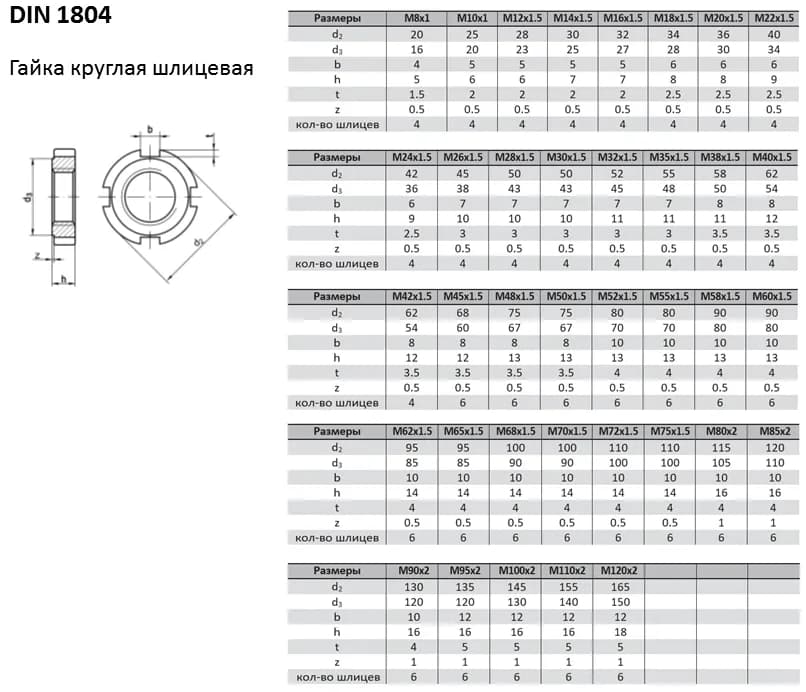

| Параметры гайки | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М26 | М28 | М30 | М32 | М35 | М38 | М40 | М42 | М45 | М48 | М50 | М52 | М55 | М58 | М60 | М62 | М65 | М68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы. P | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Наружный диаметр | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 45 | 50 | 50 | 52 | 55 | 58 | 62 | 62 | 68 | 75 | 75 | 80 | 80 | 90 | 90 | 95 | 95 | 100 |
| Размер под ключ | 16 | 20 | 23 | 25 | 27 | 28 | 30 | 34 | 36 | 38 | 43 | 43 | 45 | 48 | 50 | 54 | 54 | 60 | 67 | 67 | 70 | 70 | 80 | 80 | 85 | 85 | 90 |
| Ширина паза под ключ | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Высота гайки | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 11 | 11 | 12 | 12 | 12 | 13 | 13 | 13 | 13 | 14 | 14 | 14 |
| Глубна паза под ключ | 1.5 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
