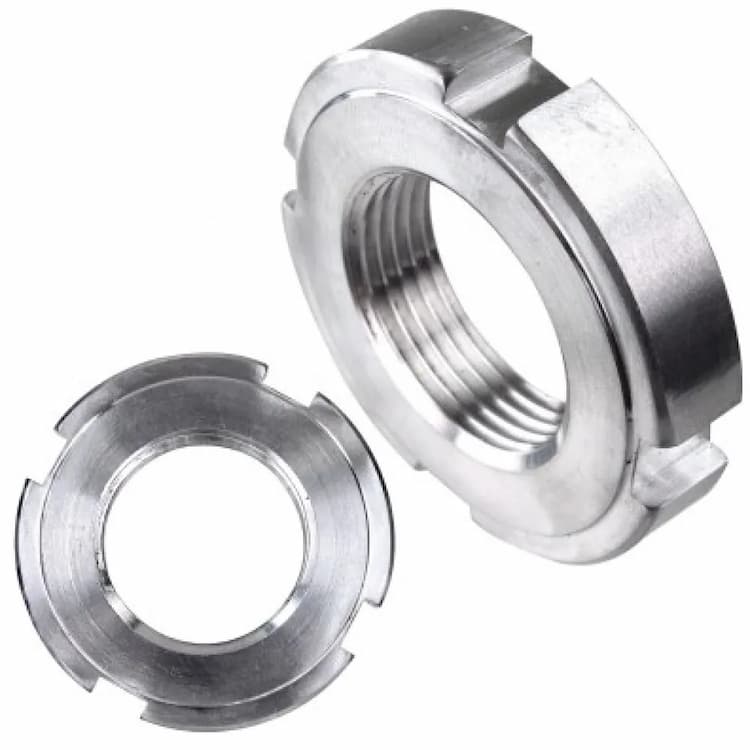

Гайка М16х1.5, DIN 1804 круглая шлицевая, нержавеющая сталь А2
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Шлицевая гайка DIN 1804 используется для фиксации подшипников и деталей на валах. Затягивается с помощью специального рожкового ключа. Аналоги стандарта: ГОСТ 11871-88. При замене гаек между стандартами рекомендуется сверять ключевые параметры (диаметр и шаг резьбы, размер под ключ, внутренний диаметр отверстия).
Конструкция и исполнение
Круглая геометрия корпуса характерна для шлицевых гаек или изделий под ручную накатку. Изделие затягивается специальным ключом с помощью пазов (шлицев) на наружной или торцевой поверхности.
Технические характеристики
Гайка снабжена метрической резьбой номинальным диаметром M16 с шагом резьбы 1.5 мм. Аустенитная сталь А2 (AISI 304) — наиболее универсальный материал для пищевой и химической промышленности. Обладает высокой хладостойкостью, нетоксичностью и сохраняет парамагнитные свойства в отожженном состоянии.
Рекомендации по применению
Для обеспечения максимальной надежности соединения гайку следует затягивать с моментом, соответствующим классу прочности болта.

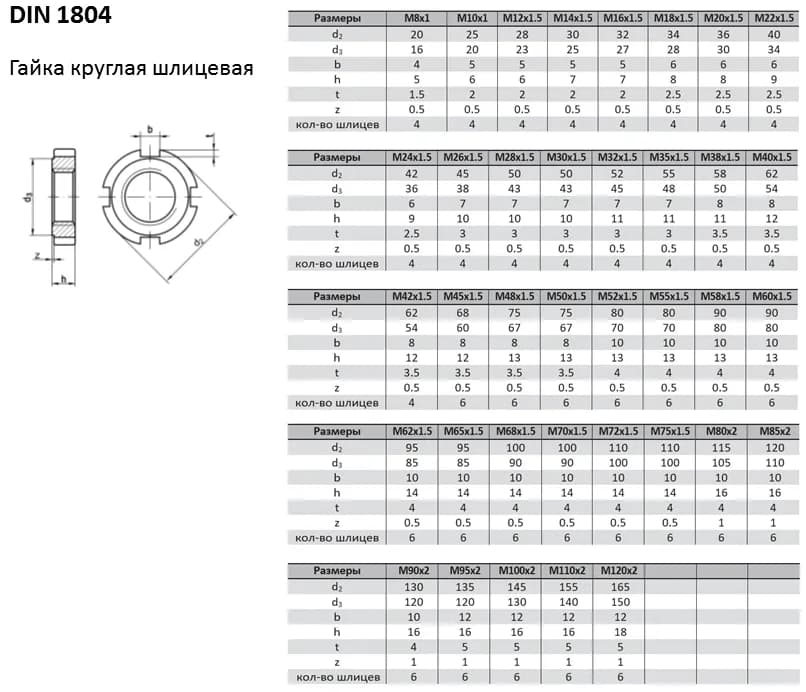

| DIN | ГОСТ |
|---|---|
| DIN 1804 | ГОСТ 11871-88 |
| Параметры гайки | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М26 | М28 | М30 | М32 | М35 | М38 | М40 | М42 | М45 | М48 | М50 | М52 | М55 | М58 | М60 | М62 | М65 | М68 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы. P | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Наружный диаметр | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 45 | 50 | 50 | 52 | 55 | 58 | 62 | 62 | 68 | 75 | 75 | 80 | 80 | 90 | 90 | 95 | 95 | 100 |
| Размер под ключ | 16 | 20 | 23 | 25 | 27 | 28 | 30 | 34 | 36 | 38 | 43 | 43 | 45 | 48 | 50 | 54 | 54 | 60 | 67 | 67 | 70 | 70 | 80 | 80 | 85 | 85 | 90 |
| Ширина паза под ключ | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Высота гайки | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 11 | 11 | 12 | 12 | 12 | 13 | 13 | 13 | 13 | 14 | 14 | 14 |
| Глубна паза под ключ | 1.5 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
