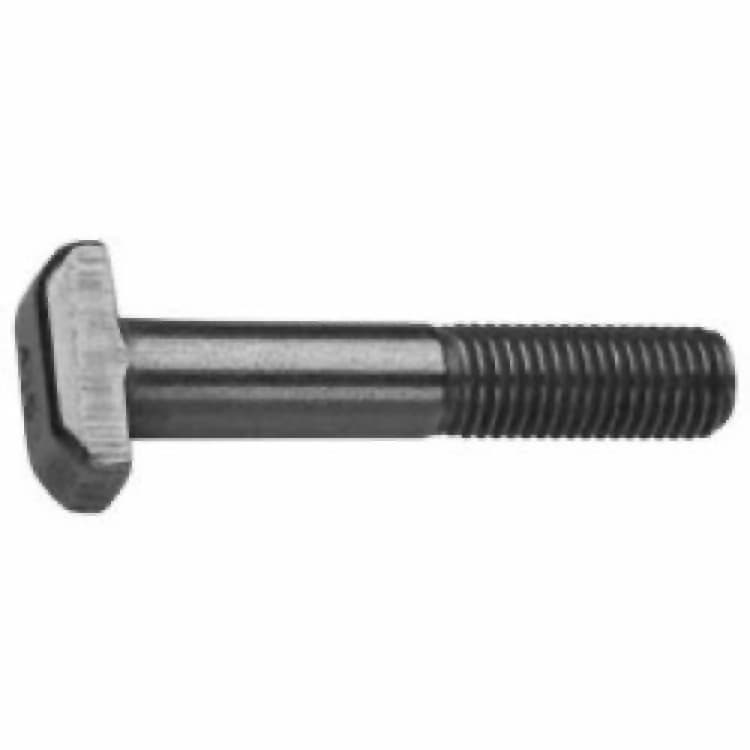

Болт 4.6 М20х200, DIN 261 т-образный для крепления к пазам станочным
Арт: VK-0233414
Под заказ
1 952 ₽
Оптовые цены для юр.лиц
Самовывоз
Фирменный магазин «Весь Крепёж»: г. Санкт-Петербург, пр. Дунайский, д. 27, к. 1
По Санкт-Петербургу и Ленинградской области
Отгрузка в день заказа. Доставка курьером — бесплатно. Наличие товара уточняйте у менеджера.
По Москве и Московской области
СДЭК, Boxberry — бесплатно, 2–3 рабочих дня
Доставка по России
ПВЗ СДЭК, Boxberry: 2–4 рабочих дня. До терминала ТК (Деловые Линии, ПЭК): отправка на следующий рабочий день.
Описание
Болт DIN 261 с Т-образной головкой предназначен для крепления деталей в станочных пазах.
Конструкция и размеры
Т-образная конфигурация головки специально разработана для введения в станочные пазы и направляющие профили с последующей фиксацией поворотом на 90 градусов. Стержень имеет метрическую резьбу M20, нарезанную по всей длине стержня. Номинальная длина составляет 200 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 4.6 применяется для ненагруженных соединений в нейтральных условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра.
Характеристики
Соответствие стандартов
| DIN | ГОСТ |
|---|---|
| DIN 261 | ГОСТ 13152-67 |

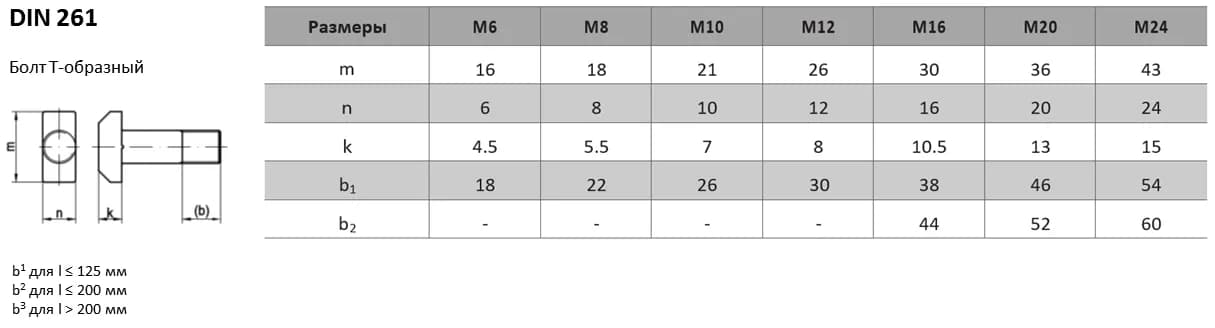

Таблица размеров DIN 261
| Номинальный размер | Шаг резьбы | Высота головки | Диаметр окружности вписанной в головку болта | Ширина головки | Длина резьбы |
|---|---|---|---|---|---|
| М8 | 1,25 | 5,5 | 8 | 18 | 22 |
| М10 | 1,5 | 7 | 10 | 21 | 26 |
| М12 | 1,75 | 8 | 12 | 26 | 30 |
| М16 | 2 | 10,5 | 16 | 30 | 38 |
| М20 | 2,5 | 13 | 20 | 36 | 46 |
| М24 | 3 | 15 | 24 | 43 | 54 |
