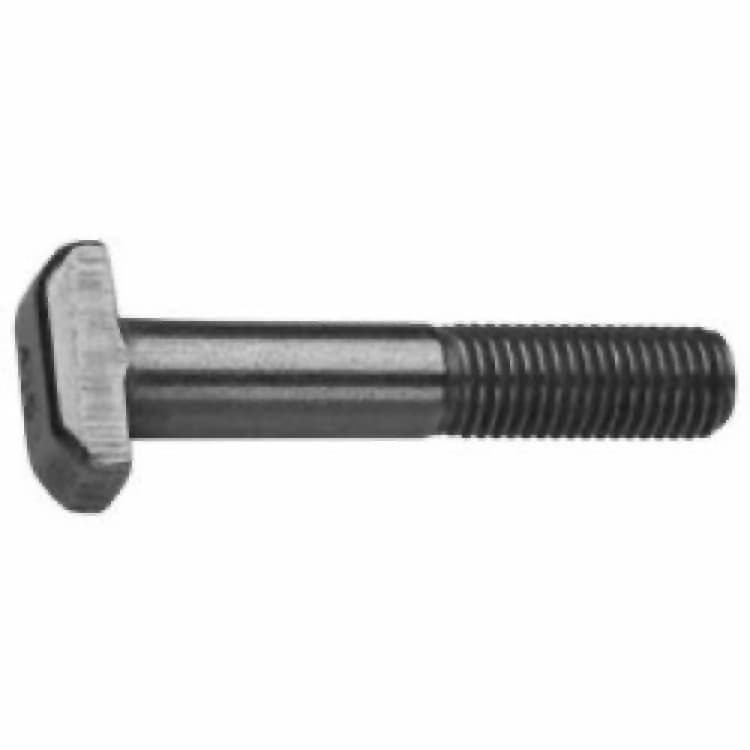

Болт 4.6 М24х90, DIN 261 т-образный для крепления к пазам станочным
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Болт DIN 261 с Т-образной головкой предназначен для крепления деталей в станочных пазах.
Конструкция и размеры
Т-образная конфигурация головки специально разработана для введения в станочные пазы и направляющие профили с последующей фиксацией поворотом на 90 градусов. Стержень имеет метрическую резьбу M24, нарезанную по всей длине стержня. Номинальная длина составляет 90 мм.
Материал и механические свойства
В качестве материала использована конструкционная углеродистая сталь. Этот сплав обеспечивает необходимую жесткость и несущую способность изделия в стандартных условиях эксплуатации. Класс прочности 4.6 применяется для ненагруженных соединений в нейтральных условиях.
Рекомендации по монтажу
Для обеспечения надежности соединения крепеж следует использовать совместно с гайками и шайбами соответствующего диаметра.
| DIN | ГОСТ |
|---|---|
| DIN 261 | ГОСТ 13152-67 |

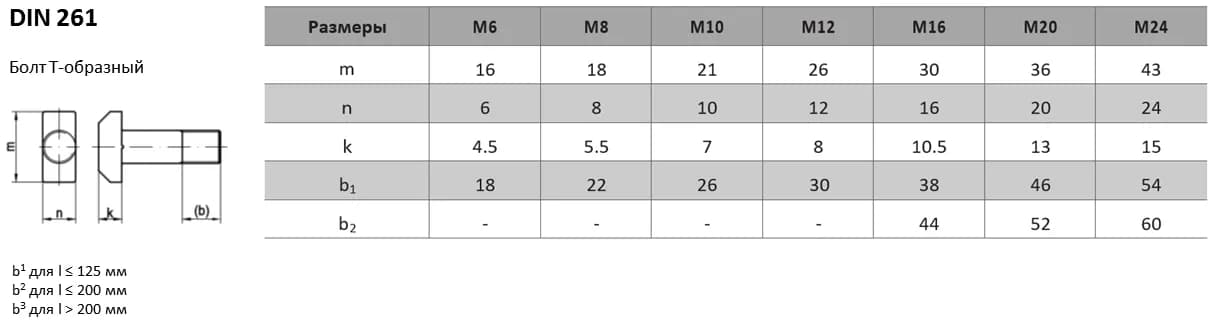

| Номинальный размер | Шаг резьбы | Высота головки | Диаметр окружности вписанной в головку болта | Ширина головки | Длина резьбы |
|---|---|---|---|---|---|
| М8 | 1,25 | 5,5 | 8 | 18 | 22 |
| М10 | 1,5 | 7 | 10 | 21 | 26 |
| М12 | 1,75 | 8 | 12 | 26 | 30 |
| М16 | 2 | 10,5 | 16 | 30 | 38 |
| М20 | 2,5 | 13 | 20 | 36 | 46 |
| М24 | 3 | 15 | 24 | 43 | 54 |
