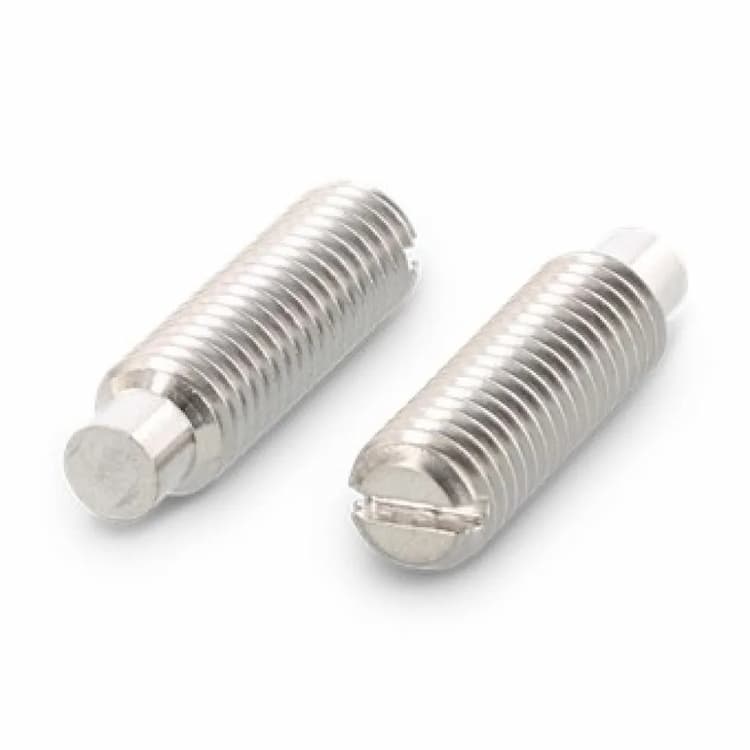

Винт М3х4, DIN 417 / ISO 7435 установочный с цилиндрическим концом и прямым шлицем, нержавеющая сталь А1 (1.4305)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Установочный винт DIN 417 с прямым шлицем и длинным цилиндрическим концом предназначен для глубокой фиксации в деталях. Аналоги стандарта: ISO 7435, ГОСТ 1478-93. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Прямой плоский шлиц — универсальное решение для простого монтажа отверткой. Полная резьба (по всей длине стержня) обеспечивает максимальную универсальность соединения. Цилиндрическая цапфа на конце стержня служит направляющим или позиционирующим элементом. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M3 длиной 4 мм. Сталь марки А1 (AISI 303) отличается повышенным содержанием серы, что обеспечивает отличную обрабатываемость. Идеально подходит для деталей со сложной геометрией.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 417 | ГОСТ 1478-93 | ISO 7435 |

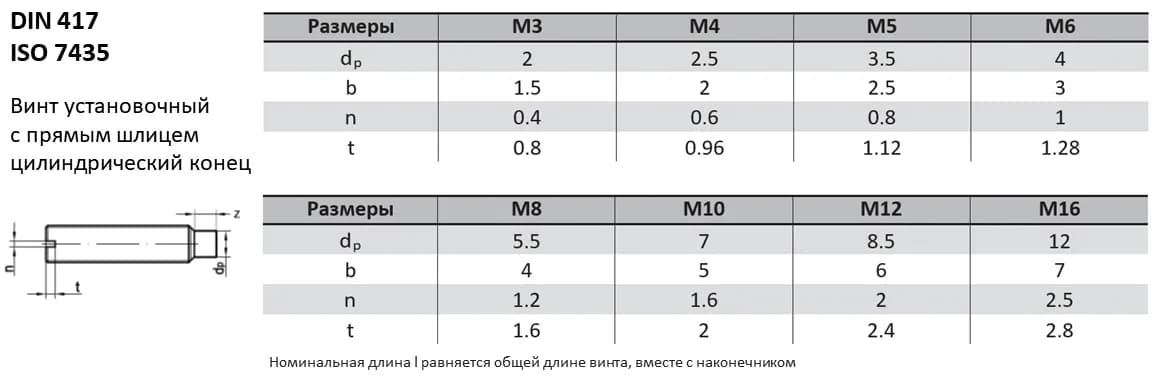

| Номинальный диаметр | Шаг резьбы | Ширина шлица | Длина цилиндрической цапфы |
|---|---|---|---|
| М1.6 | 0,35 | 0,3 | 0,8 |
| М2 | 0,4 | 0,3 | 1 |
| М2.5 | 0,45 | 0,4 | 1,25 |
| М3 | 0,5 | 0,4 | 1,5 |
| М3.5 | 0,6 | 0,5 | 1,75 |
| М4 | 0,7 | 0,6 | 2 |
| М5 | 0,8 | 0,8 | 2,5 |
| М6 | 1 | 1,6 | 3 |
| М8 | 1,2 | 2 | 4 |
| М10 | 1,5 | 2,5 | 5 |
| М12 | 1,75 | 2 | 6 |
