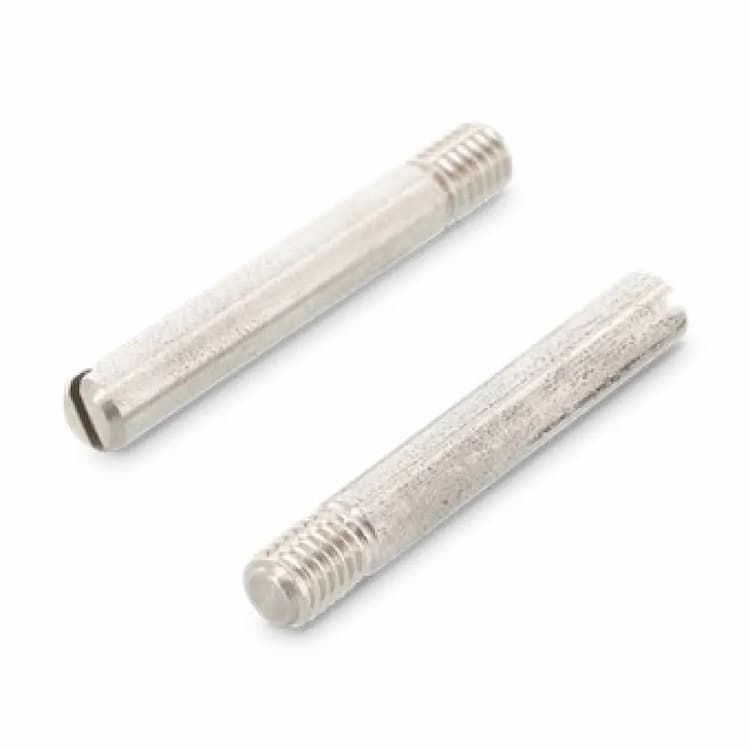

Винт М5х16, DIN 427 / ISO 2342 установочный с неполной резьбой c плоским концом, нержавеющая сталь А1 (1.4305)
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Установочный винт DIN 427 представляет собой шпильку с прямым шлицем и неполной резьбой, используемую в качестве ограничителя или оси. Аналоги стандарта: ISO 2342, ГОСТ 18746-80. При замене винтов необходимо сверять ключевые параметры (диаметр и шаг резьбы, длину стержня, геометрию головки).
Конструкция и исполнение
Неполная резьба позволяет более плотно стягивать соединяемые детали между собой. Плоский конец наконечника гарантирует фиксацию деталей без деформации их поверхности. Метиз относится к категории установочных винтов для жесткой фиксации деталей.
Технические характеристики
Винт снабжен метрической резьбой номинальным диаметром M5 длиной 16 мм. Сталь марки А1 (AISI 303) отличается повышенным содержанием серы, что обеспечивает отличную обрабатываемость. Идеально подходит для деталей со сложной геометрией.
Рекомендации по применению
Для надежного соединения используйте инструмент, точно соответствующий профилю и размеру шлица.
| DIN | ГОСТ | ISO |
|---|---|---|
| DIN 427 | ГОСТ 18746-80 | ISO 2342 |

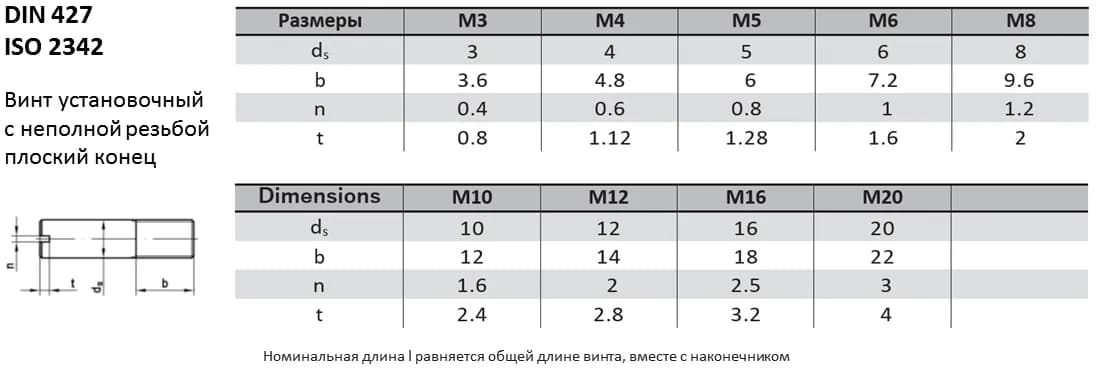

| Диаметр | М1.6 | М2 | М2.5 | М3 | М3.5 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| шаг резьбы | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 | 2 | 2,5 |
| длина резьбы | 1,9 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 6 | 7,2 | 9,6 | 12 | 14 | 18 | 22 |
| ширина шлица | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 |
| глубина шлица винта | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 4 |
| длина винта min. | 4 | 5 | 5 | 6 | 8 | 8 | 10 | 12 | 14 | 16 | 20 | 30 | 35 |
| длина винта max. | 6 | 8 | 10 | 12 | 14 | 14 | 20 | 25 | 30 | 35 | 60 | 60 | 60 |
