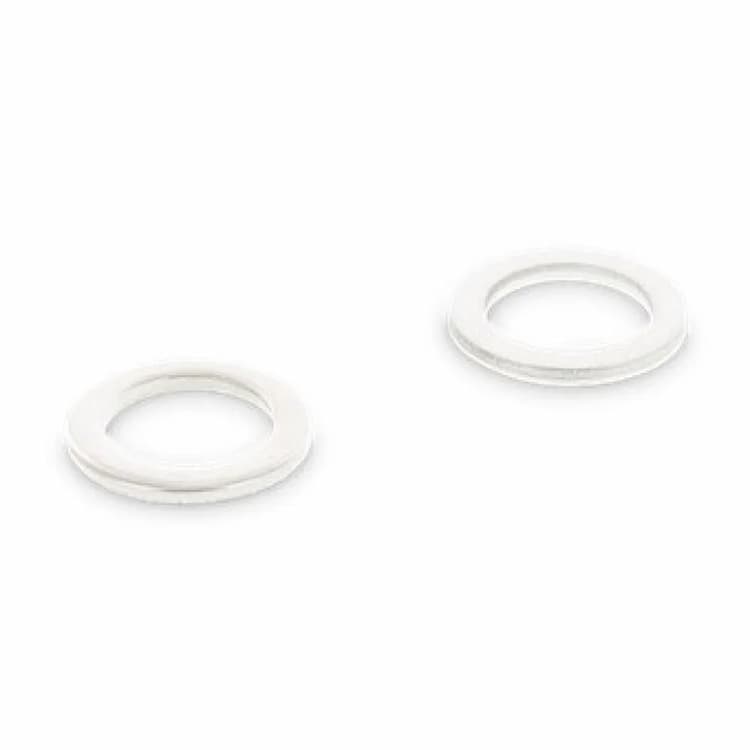

Шайба М3.5 d3.7, DIN 433 / ISO 7092 плоская узкая, нержавеющая сталь А4
Сегодня
Бесплатно, после подтверждения готовности заказа.
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽.
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽.
2–4 рабочих дня
Стоимость зависит от региона, в ПВЗ или курьером.
Узкая шайба DIN 433 специально разработана для установки в цековки под цилиндрические головки винтов, обеспечивая передачу усилия затяжки. Технические параметры гармонизированы со стандартами: ISO 7092. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.
Конструкция и размеры
Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Уменьшенный внешний диаметр позволяет устанавливать шайбу в цилиндрические углубления под головки винтов, обеспечивая правильную передачу усилия затяжки. Номинальный размер изделия соответствует метрическому крепежу с резьбой M3.5. Основные геометрические параметры изделия: внутренний диаметр 3.7 мм.
Материал и характеристики
Изделие выполнено из кислотостойкой стали А4 (AISI 316) с добавлением молибдена. Это придает крепежу исключительную защиту от питтинговой коррозии в агрессивных средах.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки. При монтаже нержавеющего крепежа рекомендуется использовать антифрикционную смазку для предотвращения заедания резьбы.
| DIN | ГОСТ | ГОСТ Р ИСО | ISO | EN |
|---|---|---|---|---|
| DIN 433 | ГОСТ 10450-78 | ГОСТ ISO 7092-2016 | ISO 7092 | EN 27092 |

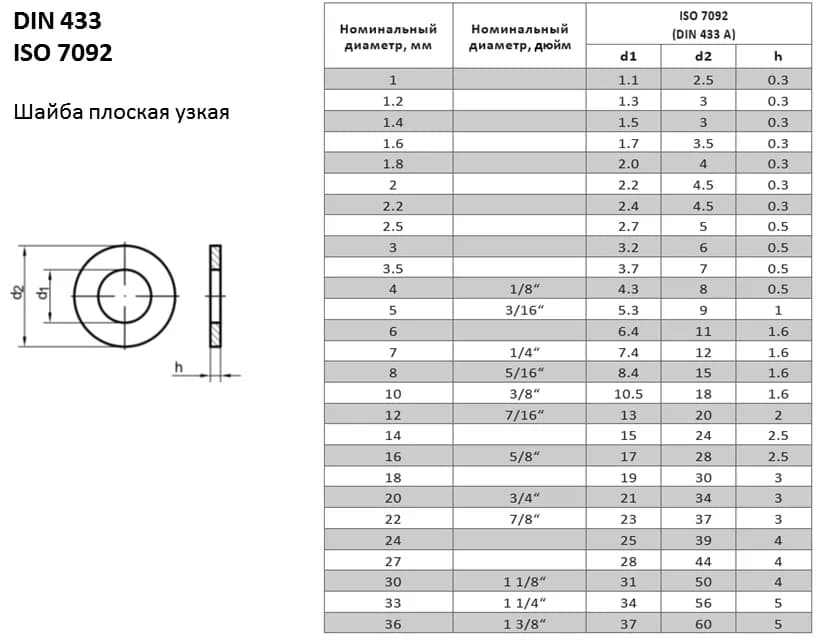

| Метрическая | Дюймовая | Внутренний диаметр (мм.) | Внешний диаметр (мм.) | Высота (мм.) |
|---|---|---|---|---|
| М1 | 1.1 | 2.5 | 0.3 | |
| М1.2 | 1.3 | 3 | 0.3 | |
| М1.4 | 1.5 | 3 | 0.3 | |
| M1.6 | 1.7 | 3.5 | 0.3 | |
| М1.8 | 2.0 | 4 | 0.3 | |
| M2 | 2.2 | 4.5 | 0.3 | |
| М2.2 | 2.4 | 4.5 | 0.3 | |
| M2.5 | 2.7 | 5 | 0.5 | |
| M3 | 3.2 | 6 | 0.5 | |
| M3.5 | 3.7 | 7 | 0.5 | |
| M4 | 1/8" | 4.3 | 8 | 0.5 |
| M5 | 3/16" | 5.3 | 9 | 1 |
| M6 | 6.4 | 11 | 1.6 | |
| М7 | 1/4" | 7.4 | 12 | 1.6 |
| M8 | 5/16" | 8.4 | 15 | 1.6 |
| M10 | 3/8" | 10.5 | 18 | 1.6 |
| M12 | 7/16" | 13 | 20 | 2 |
| M14 | 15 | 24 | 2.5 | |
| M16 | 5/8" | 17 | 28 | 2.5 |
| M18 | 19 | 30 | 3 | |
| M20 | 3/4" | 21 | 34 | 3 |
| М22 | 7/8" | 23 | 37 | 3 |
| М24 | 25 | 39 | 4 | |
| М27 | 28 | 44 | 4 | |
| М30 | 1 1/8" | 31 | 50 | 4 |
| М33 | 1 1/4" | 34 | 56 | 5 |
| М36 | 1 3/8" | 37 | 60 | 5 |
