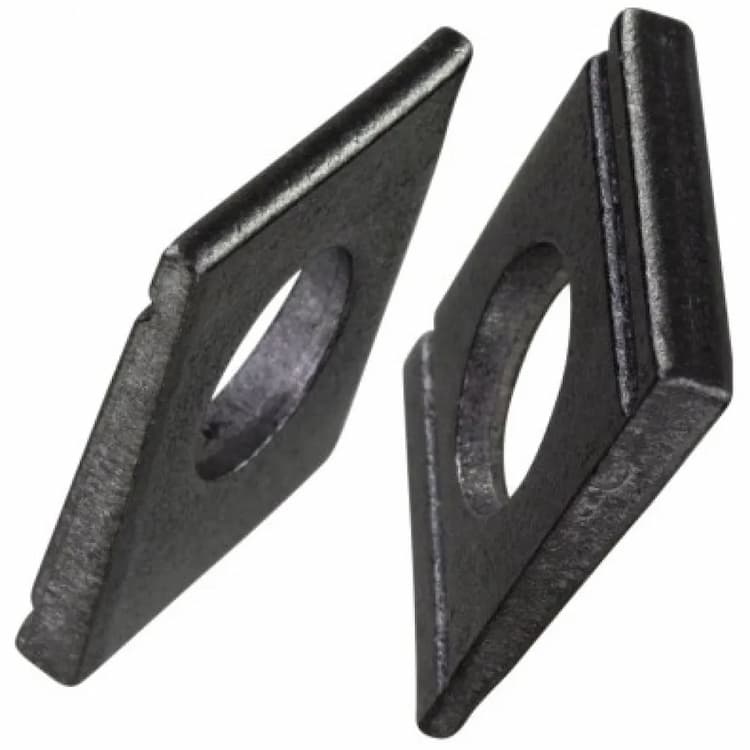

Шайба М8 d9, DIN 434 косая квадратная
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Квадратная косая шайба DIN 434 с уклоном 8% применяется для выравнивания угловых несоответствий при монтаже на наклонных полках швеллеров U-профилей. Технические параметры гармонизированы со стандартами: ISO 7092. При замене шайб между стандартами рекомендуется сверять допуски на внутренний диаметр отверстия и толщину, так как они могут незначительно отличаться.
Конструкция и размеры
Квадратная геометрия обеспечивает увеличенную площадь контакта с деталью, надежную фиксацию в пазах и предотвращение проворачивания в деревянных конструкциях. Клиновидная форма профиля с заданным углом позволяет компенсировать непараллельность опорных поверхностей на наклонных полках швеллеров и двутавров. Номинальный размер изделия соответствует метрическому крепежу с резьбой M8. Основные геометрические параметры изделия: внутренний диаметр 9 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
| DIN | ГОСТ |
|---|---|
| DIN 434 | ГОСТ 10906-78 |

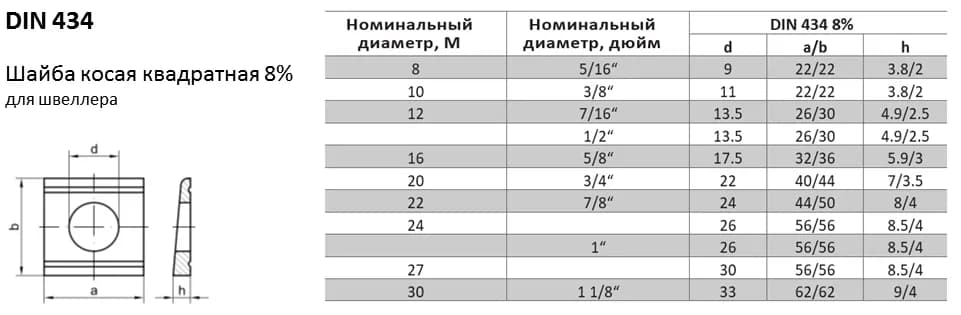

| Диаметр отверстия, d [мм] | Размер a/b, [мм] | Высота h, [мм] |
|---|---|---|
| 9 | 22/22 | 3,8/2 |
| 11 | 22/22 | 3,8/2 |
| 13,5 | 26/30 | 4,9/2,5 |
| 17,5 | 32/36 | 5,9/3 |
| 22 | 40/44 | 7/3,5 |
| 24 | 44/50 | 8/4,0 |
| 26 | 56/56 | 8,5/4 |
| 30 | 56/56 | 8,5/4 |
| 33 | 62/62 | 9/4,0 |
