DIN 434 Шайба косая квадратная для швеллера 8%

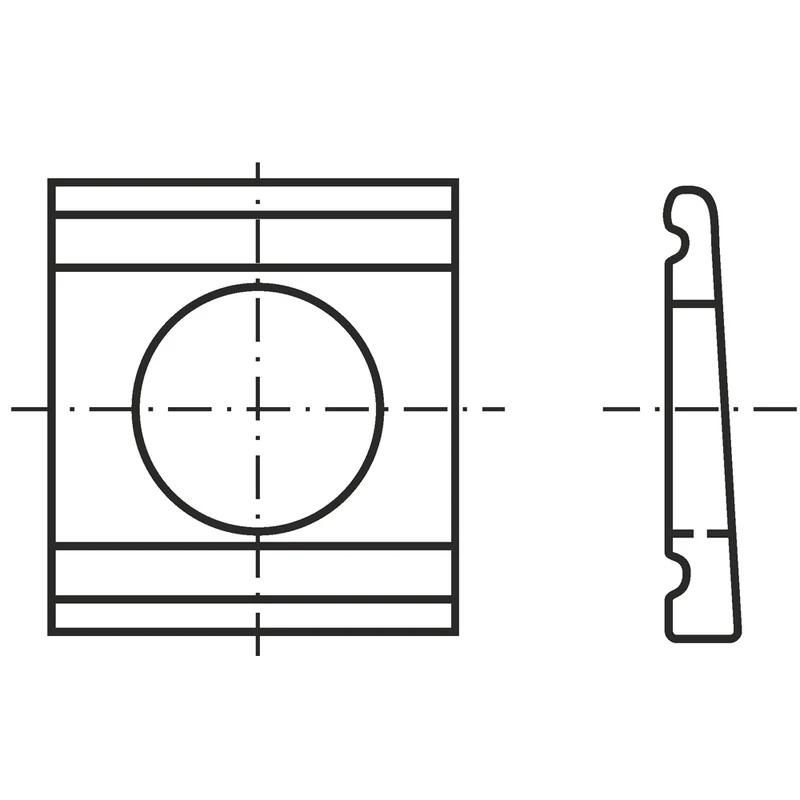

Технический чертёж DIN 434
Соответствие стандартов
| DIN | DIN 434 |
|---|---|
| ГОСТ | ГОСТ 10906-78 |
Описание
DIN 434 — стандарт, устанавливающий требования к изделию «Шайба косая квадратная для швеллера 8%»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 10906-78.
В каталоге «Весь Крепеж» представлено 37 позиций по стандарту DIN 434: диаметры от М8 до М30. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь — покрытия: оцинкованное, горячее цинкование
- Нержавеющая сталь (А2, А4)
Применение
Основное назначение изделий DIN 434 — распределение нагрузки под головкой крепежа и защита поверхности соединяемых деталей, предотвращение самоотвинчивания в условиях вибрации.
Таблица размеров DIN 434
| Диаметр отверстия, d [мм] | Размер a/b, [мм] | Высота h, [мм] |
|---|---|---|
| 9 | 22/22 | 3,8/2 |
| 11 | 22/22 | 3,8/2 |
| 13,5 | 26/30 | 4,9/2,5 |
| 17,5 | 32/36 | 5,9/3 |
| 22 | 40/44 | 7/3,5 |
| 24 | 44/50 | 8/4,0 |
| 26 | 56/56 | 8,5/4 |
| 30 | 56/56 | 8,5/4 |
| 33 | 62/62 | 9/4,0 |
