Квадратная косая шайба DIN 435 с уклоном 14% используется для компенсации наклона полок двутавровых балок I-профилей в стальных конструкциях.
Конструкция и размеры
Квадратная геометрия обеспечивает увеличенную площадь контакта с деталью, надежную фиксацию в пазах и предотвращение проворачивания в деревянных конструкциях. Клиновидная форма профиля с заданным углом позволяет компенсировать непараллельность опорных поверхностей на наклонных полках швеллеров и двутавров. Номинальный размер изделия соответствует метрическому крепежу с резьбой M8. Основные геометрические параметры изделия: внутренний диаметр 9 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Нанесено покрытие методом горячего цинкования погружением в расплав при 450°C. Толстый защитный слой 40-100 мкм гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.

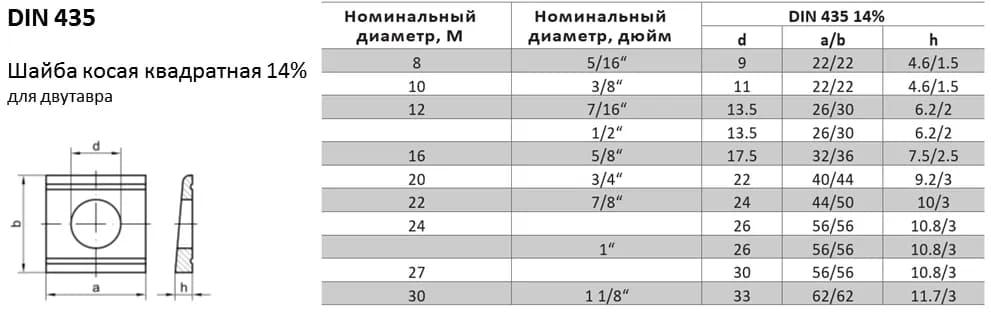

| DIN | ГОСТ |
|---|---|
| DIN 435 | ГОСТ 10906-78 |
| Параметры шайбы | Диаметр резьбы | М8 | М10 | М12 | М16 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|---|---|---|
| Внутренний номинальный (минимальный) диаметр d | d | 9 | 11 | 13,5 | 17,5 | 22 | 24 | 26 | 30 |
| Длина номинальная | a | 22 | 22 | 26 | 32 | 40 | 44 | 56 | 56 |
| Длина номинальная | b | 22 | 22 | 30 | 36 | 44 | 50 | 56 | 56 |
| Высота | h | 4,6 | 4,6 | 6,2 | 7,5 | 9,2 | 10 | 10,8 | 10,8 |
| Высота | e | 3,05 | 3,05 | 4,1 | 5 | 6,1 | 6,5 | 6,9 | 6,9 |
| Высота | r | 1,2 | 1,2 | 1,6 | 2 | 2,4 | 2,4 | 2,4 | 2,4 |
| Глубина t | 0,5 | 0,5 | 0,7 | 0,8 | 0,9 | 1 | 1 | 1 |
