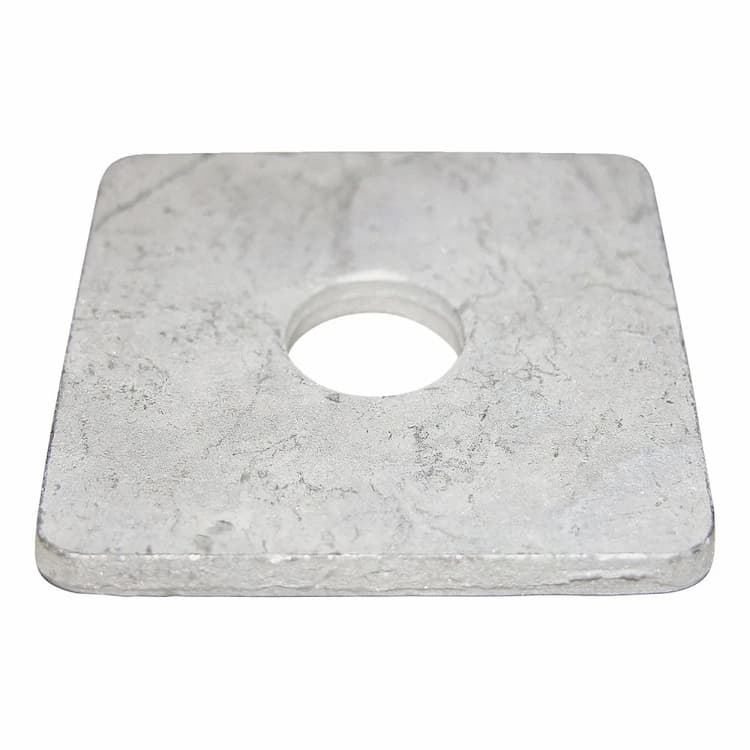

Шайба М16 d17.5, DIN 436 квадратная для деревянных конструкций, горячее цинкование
Квадратная плоская шайба DIN 436 предназначена для использования в деревянных конструкциях, где требуется увеличенная площадь прижима и защита от врезания крепежа в древесину.
Конструкция и размеры
Квадратная геометрия обеспечивает увеличенную площадь контакта с деталью, надежную фиксацию в пазах и предотвращение проворачивания в деревянных конструкциях. Номинальный размер изделия соответствует метрическому крепежу с резьбой M16. Основные геометрические параметры изделия: внутренний диаметр 17.5 мм.
Материал и характеристики
Изделие изготовлено из конструкционной углеродистой стали. Этот сплав обеспечивает необходимую жесткость и прочность на сжатие для надежной работы изделия в стандартных условиях эксплуатации.
Защитное покрытие
Нанесено покрытие методом горячего цинкования погружением в расплав при 450°C. Толстый защитный слой 40-100 мкм гарантирует срок службы изделия до 50 лет даже в жестких атмосферных условиях.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
| Длина грани | Толщина | Ø Отверстия | |
|---|---|---|---|
| М10 | 30 | 3 | 11 |
| М12 | 40 | 4 | 13,5 |
| М16 | 50 | 5 | 17,5 |
| М20 | 60 | 5 | 22 |
| М22 | 70 | 6 | 24 |
| М24 | 80 | 6 | 26 |
| М27 | 90 | 6 | 30 |
| М30 | 95 | 6 | 33 |
| М33 | 100 | 6 | 36 |
| М36 | 110 | 8 | 39 |
| М39 | 125 | 8 | 42 |
| М42 | 135 | 8 | 45 |
| М45 | 140 | 8 | 48 |
| М48 | 150 | 10 | 52 |
| М52 | 160 | 10 | 56 |
