DIN 436 Шайба квадратная

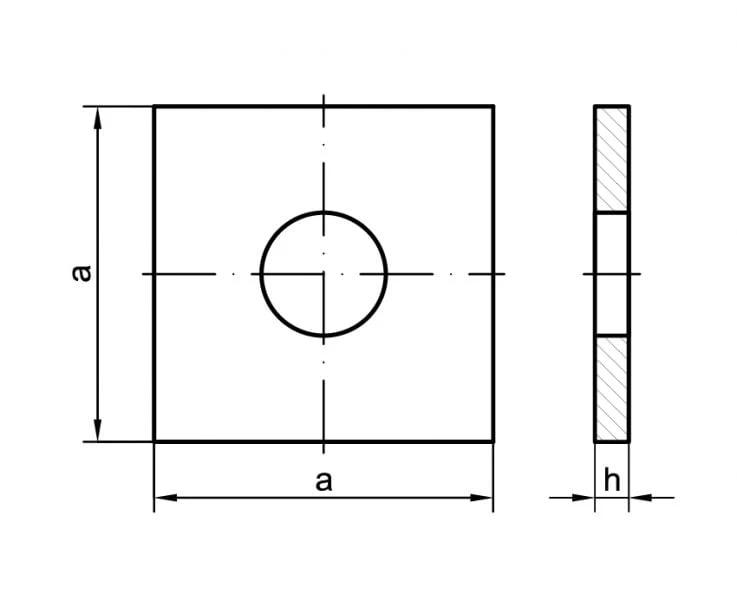

Технический чертёж DIN 436
Соответствие стандартов
| DIN | DIN 436 |
|---|---|
| ISO | ISO 7094 |
Описание
DIN 436 — стандарт, устанавливающий требования к изделию «Шайба квадратная»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ISO: ISO 7094.
В каталоге «Весь Крепеж» представлено 42 позиций по стандарту DIN 436: диаметры от М10 до М36. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь — покрытия: горячее цинкование, оцинкованное
- Нержавеющая сталь (А2, А4)
Применение
Основное назначение изделий DIN 436 — распределение нагрузки под головкой крепежа и защита поверхности соединяемых деталей, предотвращение самоотвинчивания в условиях вибрации.
Таблица размеров DIN 436
| Длина грани | Толщина | Ø Отверстия | |
|---|---|---|---|
| М10 | 30 | 3 | 11 |
| М12 | 40 | 4 | 13,5 |
| М16 | 50 | 5 | 17,5 |
| М20 | 60 | 5 | 22 |
| М22 | 70 | 6 | 24 |
| М24 | 80 | 6 | 26 |
| М27 | 90 | 6 | 30 |
| М30 | 95 | 6 | 33 |
| М33 | 100 | 6 | 36 |
| М36 | 110 | 8 | 39 |
| М39 | 125 | 8 | 42 |
| М42 | 135 | 8 | 45 |
| М45 | 140 | 8 | 48 |
| М48 | 150 | 10 | 52 |
| М52 | 160 | 10 | 56 |
