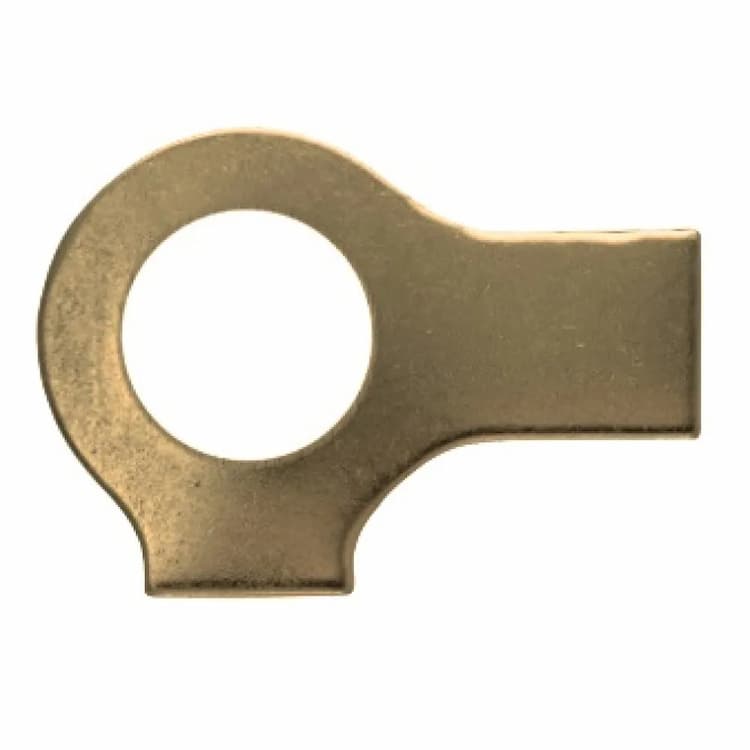

Шайба d23, DIN 463 стопорная плоская с двумя лапками, латунь
Стопорная шайба DIN 463 с двумя деформируемыми лапками используется для надежной фиксации шестигранных гаек и болтов путем загиба лапок на грани крепежа.
Конструкция и размеры
Изделие относится к типу плоских шайб, основная функция которых — увеличение опорной площади под головкой болта или гайкой, предотвращение повреждения и смятия поверхности детали при затяжке. Стопорная конструкция призвана механически блокировать самопроизвольное отвинчивание крепежа. Наличие деформируемых лапок позволяет механически зафиксировать гайку или болт относительно грани детали или края технологического отверстия путем загиба лапки после затяжки. Основные геометрические параметры изделия: внутренний диаметр 23 мм.
Материал и характеристики
Изделие произведено из латуни — сплава на основе меди с цинком. Шайба характеризуется полной немагнитностью, отсутствием искрообразования при ударах, высокой электропроводностью и коррозионной стойкостью.
Рекомендации по монтажу
Шайбу следует устанавливать гладкой стороной к поверхности детали для равномерного распределения нагрузки.
| DIN | ГОСТ |
|---|---|
| DIN 463 | ГОСТ 13463-77, ГОСТ 13464-77 |

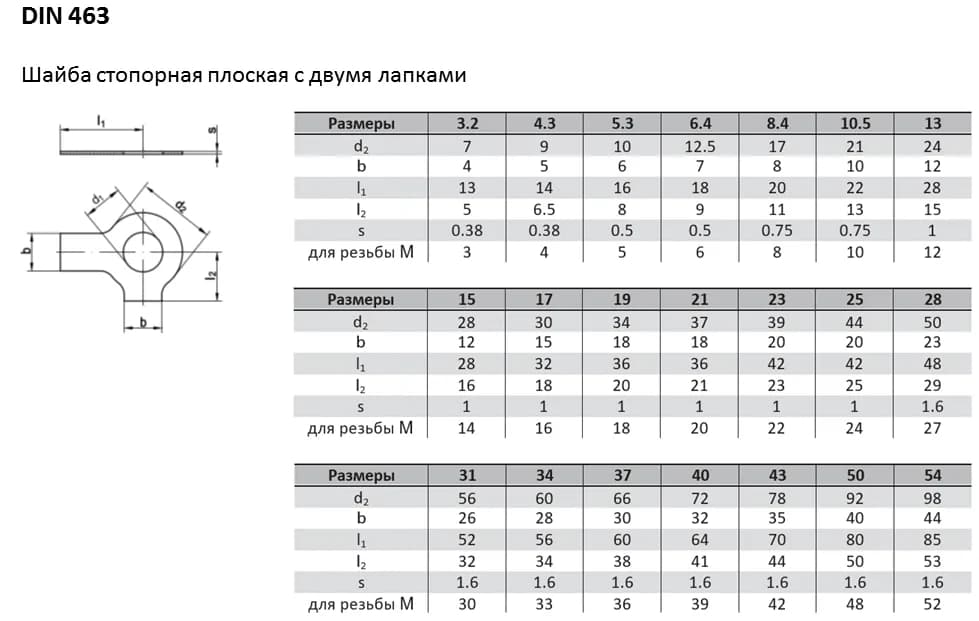

| Диаметр резьбы | Внутренний диаметр, d1 | Внешний диаметр, d2 | Толщина, s | b | l1 | l2 |
|---|---|---|---|---|---|---|
| M3 | 3,2 | 7 | 0,38 | 4 | 13 | 5 |
| M3,5 | 3,7 | 8 | 0,38 | 4 | 13 | 5,5 |
| M4 | 4,3 | 9 | 0,38 | 5 | 14 | 6,5 |
| M5 | 5,3 | 10 | 0,5 | 6 | 16 | 8 |
| M6 | 6,4 | 12,5 | 0,5 | 7 | 18 | 9 |
| М8 | 8,4 | 17 | 0,75 | 8 | 20 | 11 |
| М10 | 10,5 | 21 | 0,75 | 10 | 22 | 13 |
| M12 | 13 | 24 | 1 | 12 | 28 | 15 |
| M14 | 15 | 28 | 1 | 12 | 28 | 16 |
| M16 | 17 | 30 | 1 | 15 | 32 | 18 |
| M18 | 19 | 34 | 1 | 18 | 36 | 20 |
| M20 | 21 | 37 | 1 | 18 | 36 | 21 |
| M22 | 23 | 39 | 1 | 20 | 42 | 23 |
| M24 | 25 | 44 | 1 | 20 | 42 | 25 |
| M27 | 28 | 50 | 1,6 | 23 | 48 | 29 |
| M30 | 31 | 56 | 1,6 | 26 | 52 | 32 |
| M33 | 34 | 60 | 1,6 | 28 | 56 | 34 |
| M36 | 37 | 66 | 1,6 | 30 | 60 | 38 |
| M39 | 40 | 72 | 1,6 | 32 | 64 | 41 |
| M42 | 43 | 78 | 1,6 | 35 | 70 | 44 |
| M45 | 46 | 85 | 1,6 | 38 | 75 | 48 |
| M48 | 50 | 92 | 1,6 | 40 | 80 | 50 |
| M52 | 54 | 98 | 1,6 | 44 | 85 | 53 |
