Кольцо d82х2.5, DIN 471 стопорное наружное
Стопорное кольцо DIN 471 является эксцентрическим наружным элементом для фиксации деталей на валу. Его конструкция обеспечивает надежную посадку в канавке и предотвращает осевое смещение узлов под нагрузкой. Аналоги стандарта: ГОСТ 13942-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров.
Конструкция и применение
Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. данное модель является наружной и устанавливается на валы, обеспечивая надежную фиксацию деталей со стороны внешней поверхности стержня. Модель спроектирована для наружного монтажа на валы и оси, требуя наличия соответствующей проточки (канавки).
Технические характеристики
Основные геометрические параметры кольца: номинальный диаметр вала/отверстия 82 мм, толщина 2.5 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Защитное покрытие
Химическое оксидирование (воронение) создает защитную пленку, которая в сочетании с промасливанием защищает кольцо от коррозии при хранении.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.
| DIN | ГОСТ |
|---|---|
| DIN 471 | ГОСТ 13942-86 |

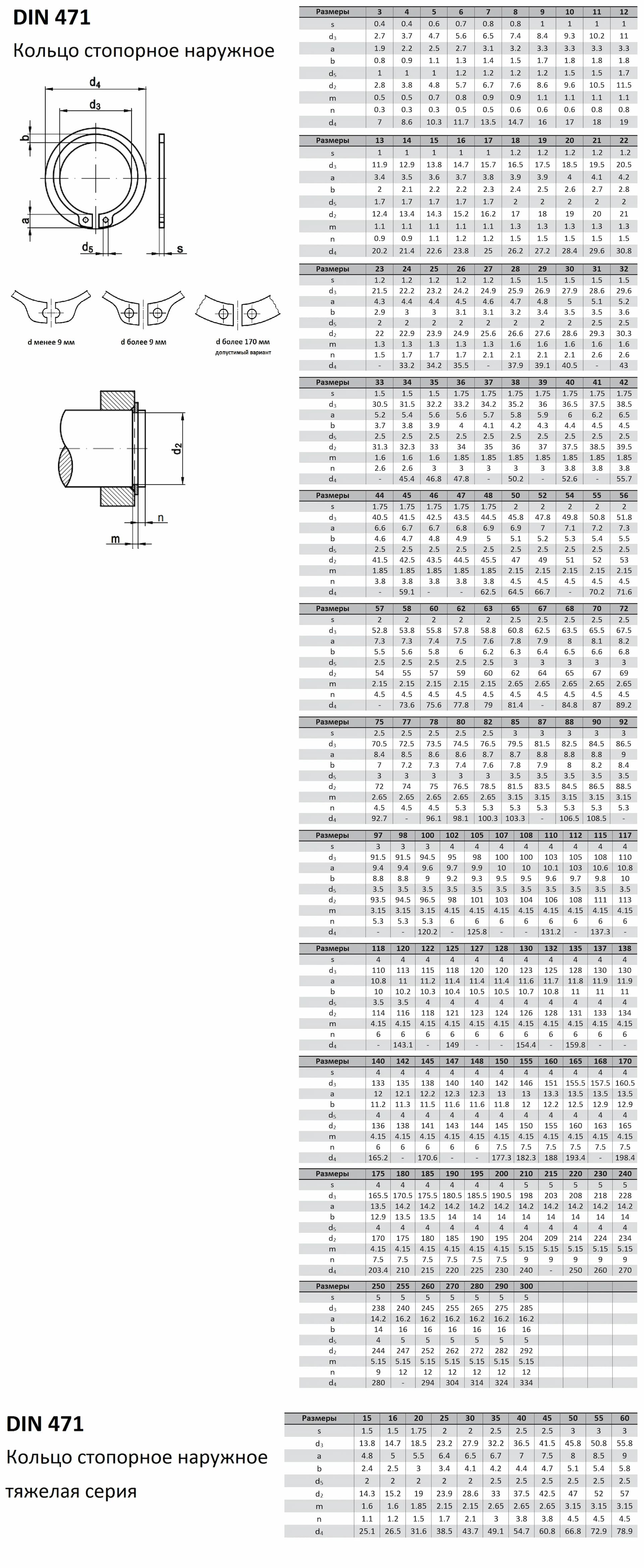

| Диаметр вала | Толщина кольца | Внутренний диаметр | Ширина ушка | Ширина кольца | Ø отверстия под съемник | d2 | Ширина канавки | Высота выступа | Диаметр окружности |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 0.4 | 2.7 | 1.9 | 0.8 | 1 | 2.8 | 0.5 | 0.3 | 7 |
| 4 | 0.4 | 3.7 | 2.2 | 0.9 | 1 | 3.8 | 0.5 | 0.3 | 8.6 |
| 5 | 0.6 | 4.7 | 2.5 | 1.1 | 1 | 4.8 | 0.7 | 0.3 | 10.3 |
| 6 | 0.7 | 5.6 | 2.7 | 1.3 | 1.2 | 5.7 | 0.8 | 0.5 | 11.7 |
| 7 | 0.8 | 6.5 | 3.1 | 1.4 | 1.2 | 6.7 | 0.9 | 0.5 | 13.5 |
| 8 | 0.8 | 7.4 | 3.2 | 1.5 | 1.2 | 7.6 | 0.9 | 0.6 | 14.7 |
| 9 | 1 | 8.4 | 3.3 | 1.7 | 1.2 | 8.6 | 1.1 | 0.6 | 16 |
| 10 | 1 | 9.3 | 3.3 | 1.8 | 1.5 | 9.6 | 1.1 | 0.6 | 17 |
| 11 | 1 | 10.2 | 3.3 | 1.8 | 1.5 | 10.5 | 1.1 | 0.8 | 18 |
| 12 | 1 | 11 | 3.3 | 1.8 | 1.7 | 11.5 | 1.1 | 0.8 | 19 |
| 13 | 1 | 11.9 | 3.4 | 2 | 1.7 | 12.4 | 1.1 | 0.9 | 20.2 |
| 14 | 1 | 12.9 | 3.5 | 2.1 | 1.7 | 13.4 | 1.1 | 0.9 | 21.4 |
| 15 | 1 | 13.8 | 3.6 | 2.2 | 1.7 | 14.3 | 1.1 | 1.1 | 22.6 |
| 16 | 1 | 14.7 | 3.7 | 2.2 | 1.7 | 15.2 | 1.1 | 1.2 | 23.8 |
| 17 | 1 | 15.7 | 3.8 | 2.3 | 1.7 | 16.2 | 1.1 | 1.2 | 25 |
| 18 | 1.2 | 16.5 | 3.9 | 2.4 | 2 | 17 | 1.3 | 1.5 | 26.2 |
| 19 | 1.2 | 17.5 | 3.9 | 2.5 | 2 | 18 | 1.3 | 1.5 | 27.2 |
| 20 | 1.2 | 18.5 | 4 | 2.6 | 2 | 19 | 1.3 | 1.5 | 28.4 |
| 21 | 1.2 | 19.5 | 4.1 | 2.7 | 2 | 20 | 1.3 | 1.5 | 29.6 |
| 22 | 1.2 | 20.5 | 4.2 | 2.8 | 2 | 21 | 1.3 | 1.5 | 30.8 |
| 24 | 1.2 | 22.2 | 4.4 | 3 | 2 | 22.9 | 1.3 | 1.7 | 33.2 |
| 25 | 1.2 | 23.2 | 4.4 | 3 | 2 | 23.9 | 1.3 | 1.7 | 34.2 |
| 26 | 1.2 | 24.2 | 4.5 | 3.1 | 2 | 24.9 | 1.3 | 1.7 | 35.5 |
| 28 | 1.5 | 25.9 | 4.7 | 3.2 | 2 | 26.6 | 1.6 | 2.1 | 37.9 |
| 29 | 1.5 | 26.9 | 4.8 | 3.4 | 2 | 27.6 | 1.6 | 2.1 | 39.1 |
| 30 | 1.5 | 27.9 | 5 | 3.5 | 2 | 28.6 | 1.6 | 2.1 | 40.5 |
| 32 | 1.5 | 29.6 | 5.2 | 3.6 | 2.5 | 30.3 | 1.6 | 2.6 | 43 |
| 34 | 1.5 | 31.5 | 5.4 | 3.8 | 2.5 | 32.3 | 1.6 | 2.6 | 45.4 |
| 35 | 1.5 | 32.2 | 5.6 | 3.9 | 2.5 | 33 | 1.6 | 3 | 46.8 |
| 36 | 1.75 | 33.2 | 5.6 | 4 | 2.5 | 34 | 1.85 | 3 | 47.8 |
| 38 | 1.75 | 35.2 | 5.8 | 4.2 | 2.5 | 36 | 1.85 | 3 | 50.2 |
| 40 | 1.75 | 36.5 | 6 | 4.4 | 2.5 | 37.5 | 1.85 | 3.8 | 52.6 |
| 42 | 1.75 | 38.5 | 6.5 | 4.5 | 2.5 | 39.5 | 1.85 | 3.8 | 55.7 |
| 45 | 1.75 | 41.5 | 6.7 | 4.7 | 2.5 | 42.5 | 1.85 | 3.8 | 59.1 |
| 48 | 1.75 | 44.5 | 6.9 | 5 | 2.5 | 45.5 | 1.85 | 3.8 | 62.5 |
| 50 | 2 | 45.8 | 6.9 | 5.1 | 2.5 | 47 | 2.15 | 4.5 | 64.5 |
| 52 | 2 | 47.8 | 7 | 5.2 | 2.5 | 49 | 2.15 | 4.5 | 66.7 |
| 55 | 2 | 50.8 | 7.2 | 5.4 | 2.5 | 52 | 2.15 | 4.5 | 70.2 |
| 56 | 2 | 51.8 | 7.3 | 5.5 | 2.5 | 53 | 2.15 | 4.5 | 71.6 |
| 58 | 2 | 53.8 | 7.3 | 5.6 | 2.5 | 55 | 2.15 | 4.5 | 73.6 |
| 60 | 2 | 55.8 | 7.4 | 5.8 | 2.5 | 57 | 2.15 | 4.5 | 75.6 |
| 62 | 2 | 57.8 | 7.5 | 6 | 2.5 | 59 | 2.15 | 4.5 | 77.8 |
| 63 | 2 | 58.8 | 7.6 | 6.2 | 2.5 | 60 | 2.15 | 4.5 | 79 |
| 65 | 2.5 | 60.8 | 7.8 | 6.3 | 3 | 62 | 2.65 | 4.5 | 81.4 |
| 68 | 2.5 | 63.5 | 8 | 6.5 | 3 | 65 | 2.65 | 4.5 | 84.8 |
| 70 | 2.5 | 65.5 | 8.1 | 6.6 | 3 | 67 | 2.65 | 4.5 | 87 |
| 72 | 2.5 | 67.5 | 8.2 | 6.8 | 3 | 69 | 2.65 | 4.5 | 89.2 |
| 75 | 2.5 | 70.5 | 8.4 | 7 | 3 | 72 | 2.65 | 4.5 | 92.7 |
| 78 | 2.5 | 73.5 | 8.6 | 7.3 | 3 | 75 | 2.65 | 4.5 | 96.1 |
| 80 | 2.5 | 74.5 | 8.6 | 7.4 | 3 | 76.5 | 2.65 | 5.3 | 98.1 |
| 82 | 2.5 | 76.5 | 8.7 | 7.6 | 3 | 78.5 | 2.65 | 5.3 | 100.3 |
| 85 | 3 | 79.5 | 8.7 | 7.8 | 3.5 | 81.5 | 3.15 | 5.3 | 103.3 |
| 88 | 3 | 82.5 | 8.8 | 8 | 3.5 | 84.5 | 3.15 | 5.3 | 106.5 |
| 90 | 3 | 84.5 | 8.8 | 8.2 | 3.5 | 86.5 | 3.15 | 5.3 | 108.5 |
| 100 | 3 | 94.5 | 9.6 | 9 | 3.5 | 96.5 | 3.15 | 5.3 | 120.2 |
| 105 | 4 | 98 | 9.9 | 9.3 | 3.5 | 101 | 4.15 | 6 | 125.8 |
| 110 | 4 | 103 | 10.1 | 9.6 | 3.5 | 106 | 4.15 | 6 | 131.2 |
| 115 | 4 | 108 | 10.6 | 9.8 | 3.5 | 111 | 4.15 | 6 | 137.3 |
| 120 | 4 | 113 | 11 | 10.2 | 3.5 | 116 | 4.15 | 6 | 143.1 |
| 125 | 4 | 118 | 11.4 | 10.4 | 4 | 121 | 4.15 | 6 | 149 |
| 130 | 4 | 123 | 11.6 | 10.7 | 4 | 126 | 4.15 | 6 | 154.4 |
| 135 | 4 | 128 | 11.8 | 11 | 4 | 131 | 4.15 | 6 | 159.8 |
| 140 | 4 | 133 | 12 | 11.2 | 4 | 136 | 4.15 | 6 | 165.2 |
| 145 | 4 | 138 | 12.2 | 11.5 | 4 | 141 | 4.15 | 6 | 170.6 |
| 150 | 4 | 142 | 13 | 11.8 | 4 | 145 | 4.15 | 7.5 | 177.3 |
| 155 | 4 | 146 | 13 | 12 | 4 | 150 | 4.15 | 7.5 | 182.3 |
| 160 | 4 | 151 | 13.3 | 12.2 | 4 | 155 | 4.15 | 7.5 | 188 |
| 165 | 4 | 155.5 | 13.5 | 12.5 | 4 | 160 | 4.15 | 7.5 | 193.4 |
| 170 | 4 | 160.5 | 13.5 | 12.9 | 4 | 165 | 4.15 | 7.5 | 198.4 |
| 175 | 4 | 165.5 | 13.5 | 12.9 | 4 | 170 | 4.15 | 7.5 | 203.4 |
| 180 | 4 | 170.5 | 14.2 | 13.5 | 4 | 175 | 4.15 | 7.5 | 210 |
| 185 | 4 | 175.5 | 14.2 | 13.5 | 4 | 180 | 4.15 | 7.5 | 215 |
| 190 | 4 | 180.5 | 14.2 | 14 | 4 | 185 | 4.15 | 7.5 | 220 |
| 195 | 4 | 185.5 | 14.2 | 14 | 4 | 190 | 4.15 | 7.5 | 225 |
| 200 | 4 | 190.5 | 14.2 | 14 | 4 | 195 | 4.15 | 7.5 | 230 |
| 210 | 5 | 198 | 14.2 | 14 | 4 | 204 | 5.15 | 9 | 240 |
| 220 | 5 | 208 | 14.2 | 14 | 4 | 214 | 5.15 | 9 | 250 |
| 230 | 5 | 218 | 14.2 | 14 | 4 | 224 | 5.15 | 9 | 260 |
| 240 | 5 | 228 | 14.2 | 14 | 4 | 234 | 5.15 | 9 | 270 |
| 250 | 5 | 238 | 14.2 | 14 | 4 | 244 | 5.15 | 9 | 280 |
| 260 | 5 | 245 | 16.2 | 16 | 5 | 252 | 5.15 | 12 | 294 |
| 270 | 5 | 255 | 16.2 | 16 | 5 | 262 | 5.15 | 12 | 304 |
| 280 | 5 | 265 | 16.2 | 16 | 5 | 272 | 5.15 | 12 | 314 |
| 290 | 5 | 275 | 16.2 | 16 | 5 | 282 | 5.15 | 12 | 324 |
| 300 | 5 | 285 | 16.2 | 16 | 5 | 292 | 5.15 | 12 | 334 |
