DIN 471
DIN 471 Кольцо стопорное наружное

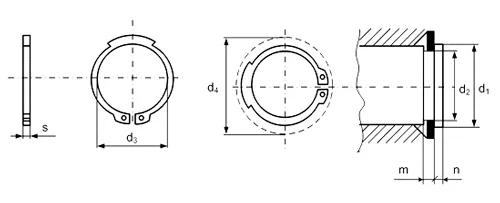

Технический чертёж DIN 471
Соответствие стандартов
| DIN | DIN 471 |
|---|---|
| ГОСТ | ГОСТ 13942-86 |
Описание
DIN 471 — стандарт, устанавливающий требования к изделию «Кольцо стопорное наружное»: форму, размерный ряд, допуски и технические условия изготовления. Соответствия в других системах стандартизации — ГОСТ: ГОСТ 13942-86.
В каталоге «Весь Крепеж» представлено 253 позиций по стандарту DIN 471. Актуальные цены и наличие — в блоке товаров ниже.
Материалы изготовления
- Сталь — покрытия: оксидированное, цинковые хлопья
- Нержавеющая сталь (А5, А4, А1)
Применение
Основное назначение изделий DIN 471 — осевая фиксация деталей на валах и в отверстиях: подшипников, втулок, шестерён.
Таблица размеров DIN 471
| Диаметр вала | Толщина кольца | Внутренний диаметр | Ширина ушка | Ширина кольца | Ø отверстия под съемник | d2 | Ширина канавки | Высота выступа | Диаметр окружности |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 0.4 | 2.7 | 1.9 | 0.8 | 1 | 2.8 | 0.5 | 0.3 | 7 |
| 4 | 0.4 | 3.7 | 2.2 | 0.9 | 1 | 3.8 | 0.5 | 0.3 | 8.6 |
| 5 | 0.6 | 4.7 | 2.5 | 1.1 | 1 | 4.8 | 0.7 | 0.3 | 10.3 |
| 6 | 0.7 | 5.6 | 2.7 | 1.3 | 1.2 | 5.7 | 0.8 | 0.5 | 11.7 |
| 7 | 0.8 | 6.5 | 3.1 | 1.4 | 1.2 | 6.7 | 0.9 | 0.5 | 13.5 |
| 8 | 0.8 | 7.4 | 3.2 | 1.5 | 1.2 | 7.6 | 0.9 | 0.6 | 14.7 |
| 9 | 1 | 8.4 | 3.3 | 1.7 | 1.2 | 8.6 | 1.1 | 0.6 | 16 |
| 10 | 1 | 9.3 | 3.3 | 1.8 | 1.5 | 9.6 | 1.1 | 0.6 | 17 |
| 11 | 1 | 10.2 | 3.3 | 1.8 | 1.5 | 10.5 | 1.1 | 0.8 | 18 |
| 12 | 1 | 11 | 3.3 | 1.8 | 1.7 | 11.5 | 1.1 | 0.8 | 19 |
| 13 | 1 | 11.9 | 3.4 | 2 | 1.7 | 12.4 | 1.1 | 0.9 | 20.2 |
| 14 | 1 | 12.9 | 3.5 | 2.1 | 1.7 | 13.4 | 1.1 | 0.9 | 21.4 |
| 15 | 1 | 13.8 | 3.6 | 2.2 | 1.7 | 14.3 | 1.1 | 1.1 | 22.6 |
| 16 | 1 | 14.7 | 3.7 | 2.2 | 1.7 | 15.2 | 1.1 | 1.2 | 23.8 |
| 17 | 1 | 15.7 | 3.8 | 2.3 | 1.7 | 16.2 | 1.1 | 1.2 | 25 |
| 18 | 1.2 | 16.5 | 3.9 | 2.4 | 2 | 17 | 1.3 | 1.5 | 26.2 |
| 19 | 1.2 | 17.5 | 3.9 | 2.5 | 2 | 18 | 1.3 | 1.5 | 27.2 |
| 20 | 1.2 | 18.5 | 4 | 2.6 | 2 | 19 | 1.3 | 1.5 | 28.4 |
| 21 | 1.2 | 19.5 | 4.1 | 2.7 | 2 | 20 | 1.3 | 1.5 | 29.6 |
| 22 | 1.2 | 20.5 | 4.2 | 2.8 | 2 | 21 | 1.3 | 1.5 | 30.8 |
| 24 | 1.2 | 22.2 | 4.4 | 3 | 2 | 22.9 | 1.3 | 1.7 | 33.2 |
| 25 | 1.2 | 23.2 | 4.4 | 3 | 2 | 23.9 | 1.3 | 1.7 | 34.2 |
| 26 | 1.2 | 24.2 | 4.5 | 3.1 | 2 | 24.9 | 1.3 | 1.7 | 35.5 |
| 28 | 1.5 | 25.9 | 4.7 | 3.2 | 2 | 26.6 | 1.6 | 2.1 | 37.9 |
| 29 | 1.5 | 26.9 | 4.8 | 3.4 | 2 | 27.6 | 1.6 | 2.1 | 39.1 |
| 30 | 1.5 | 27.9 | 5 | 3.5 | 2 | 28.6 | 1.6 | 2.1 | 40.5 |
| 32 | 1.5 | 29.6 | 5.2 | 3.6 | 2.5 | 30.3 | 1.6 | 2.6 | 43 |
| 34 | 1.5 | 31.5 | 5.4 | 3.8 | 2.5 | 32.3 | 1.6 | 2.6 | 45.4 |
| 35 | 1.5 | 32.2 | 5.6 | 3.9 | 2.5 | 33 | 1.6 | 3 | 46.8 |
| 36 | 1.75 | 33.2 | 5.6 | 4 | 2.5 | 34 | 1.85 | 3 | 47.8 |
| 38 | 1.75 | 35.2 | 5.8 | 4.2 | 2.5 | 36 | 1.85 | 3 | 50.2 |
| 40 | 1.75 | 36.5 | 6 | 4.4 | 2.5 | 37.5 | 1.85 | 3.8 | 52.6 |
| 42 | 1.75 | 38.5 | 6.5 | 4.5 | 2.5 | 39.5 | 1.85 | 3.8 | 55.7 |
| 45 | 1.75 | 41.5 | 6.7 | 4.7 | 2.5 | 42.5 | 1.85 | 3.8 | 59.1 |
| 48 | 1.75 | 44.5 | 6.9 | 5 | 2.5 | 45.5 | 1.85 | 3.8 | 62.5 |
| 50 | 2 | 45.8 | 6.9 | 5.1 | 2.5 | 47 | 2.15 | 4.5 | 64.5 |
| 52 | 2 | 47.8 | 7 | 5.2 | 2.5 | 49 | 2.15 | 4.5 | 66.7 |
| 55 | 2 | 50.8 | 7.2 | 5.4 | 2.5 | 52 | 2.15 | 4.5 | 70.2 |
| 56 | 2 | 51.8 | 7.3 | 5.5 | 2.5 | 53 | 2.15 | 4.5 | 71.6 |
| 58 | 2 | 53.8 | 7.3 | 5.6 | 2.5 | 55 | 2.15 | 4.5 | 73.6 |
| 60 | 2 | 55.8 | 7.4 | 5.8 | 2.5 | 57 | 2.15 | 4.5 | 75.6 |
| 62 | 2 | 57.8 | 7.5 | 6 | 2.5 | 59 | 2.15 | 4.5 | 77.8 |
| 63 | 2 | 58.8 | 7.6 | 6.2 | 2.5 | 60 | 2.15 | 4.5 | 79 |
| 65 | 2.5 | 60.8 | 7.8 | 6.3 | 3 | 62 | 2.65 | 4.5 | 81.4 |
| 68 | 2.5 | 63.5 | 8 | 6.5 | 3 | 65 | 2.65 | 4.5 | 84.8 |
| 70 | 2.5 | 65.5 | 8.1 | 6.6 | 3 | 67 | 2.65 | 4.5 | 87 |
| 72 | 2.5 | 67.5 | 8.2 | 6.8 | 3 | 69 | 2.65 | 4.5 | 89.2 |
| 75 | 2.5 | 70.5 | 8.4 | 7 | 3 | 72 | 2.65 | 4.5 | 92.7 |
| 78 | 2.5 | 73.5 | 8.6 | 7.3 | 3 | 75 | 2.65 | 4.5 | 96.1 |
| 80 | 2.5 | 74.5 | 8.6 | 7.4 | 3 | 76.5 | 2.65 | 5.3 | 98.1 |
| 82 | 2.5 | 76.5 | 8.7 | 7.6 | 3 | 78.5 | 2.65 | 5.3 | 100.3 |
| 85 | 3 | 79.5 | 8.7 | 7.8 | 3.5 | 81.5 | 3.15 | 5.3 | 103.3 |
| 88 | 3 | 82.5 | 8.8 | 8 | 3.5 | 84.5 | 3.15 | 5.3 | 106.5 |
| 90 | 3 | 84.5 | 8.8 | 8.2 | 3.5 | 86.5 | 3.15 | 5.3 | 108.5 |
| 100 | 3 | 94.5 | 9.6 | 9 | 3.5 | 96.5 | 3.15 | 5.3 | 120.2 |
| 105 | 4 | 98 | 9.9 | 9.3 | 3.5 | 101 | 4.15 | 6 | 125.8 |
| 110 | 4 | 103 | 10.1 | 9.6 | 3.5 | 106 | 4.15 | 6 | 131.2 |
| 115 | 4 | 108 | 10.6 | 9.8 | 3.5 | 111 | 4.15 | 6 | 137.3 |
| 120 | 4 | 113 | 11 | 10.2 | 3.5 | 116 | 4.15 | 6 | 143.1 |
| 125 | 4 | 118 | 11.4 | 10.4 | 4 | 121 | 4.15 | 6 | 149 |
| 130 | 4 | 123 | 11.6 | 10.7 | 4 | 126 | 4.15 | 6 | 154.4 |
| 135 | 4 | 128 | 11.8 | 11 | 4 | 131 | 4.15 | 6 | 159.8 |
| 140 | 4 | 133 | 12 | 11.2 | 4 | 136 | 4.15 | 6 | 165.2 |
| 145 | 4 | 138 | 12.2 | 11.5 | 4 | 141 | 4.15 | 6 | 170.6 |
| 150 | 4 | 142 | 13 | 11.8 | 4 | 145 | 4.15 | 7.5 | 177.3 |
| 155 | 4 | 146 | 13 | 12 | 4 | 150 | 4.15 | 7.5 | 182.3 |
| 160 | 4 | 151 | 13.3 | 12.2 | 4 | 155 | 4.15 | 7.5 | 188 |
| 165 | 4 | 155.5 | 13.5 | 12.5 | 4 | 160 | 4.15 | 7.5 | 193.4 |
| 170 | 4 | 160.5 | 13.5 | 12.9 | 4 | 165 | 4.15 | 7.5 | 198.4 |
| 175 | 4 | 165.5 | 13.5 | 12.9 | 4 | 170 | 4.15 | 7.5 | 203.4 |
| 180 | 4 | 170.5 | 14.2 | 13.5 | 4 | 175 | 4.15 | 7.5 | 210 |
| 185 | 4 | 175.5 | 14.2 | 13.5 | 4 | 180 | 4.15 | 7.5 | 215 |
| 190 | 4 | 180.5 | 14.2 | 14 | 4 | 185 | 4.15 | 7.5 | 220 |
| 195 | 4 | 185.5 | 14.2 | 14 | 4 | 190 | 4.15 | 7.5 | 225 |
| 200 | 4 | 190.5 | 14.2 | 14 | 4 | 195 | 4.15 | 7.5 | 230 |
| 210 | 5 | 198 | 14.2 | 14 | 4 | 204 | 5.15 | 9 | 240 |
| 220 | 5 | 208 | 14.2 | 14 | 4 | 214 | 5.15 | 9 | 250 |
| 230 | 5 | 218 | 14.2 | 14 | 4 | 224 | 5.15 | 9 | 260 |
| 240 | 5 | 228 | 14.2 | 14 | 4 | 234 | 5.15 | 9 | 270 |
| 250 | 5 | 238 | 14.2 | 14 | 4 | 244 | 5.15 | 9 | 280 |
| 260 | 5 | 245 | 16.2 | 16 | 5 | 252 | 5.15 | 12 | 294 |
| 270 | 5 | 255 | 16.2 | 16 | 5 | 262 | 5.15 | 12 | 304 |
| 280 | 5 | 265 | 16.2 | 16 | 5 | 272 | 5.15 | 12 | 314 |
| 290 | 5 | 275 | 16.2 | 16 | 5 | 282 | 5.15 | 12 | 324 |
| 300 | 5 | 285 | 16.2 | 16 | 5 | 292 | 5.15 | 12 | 334 |
