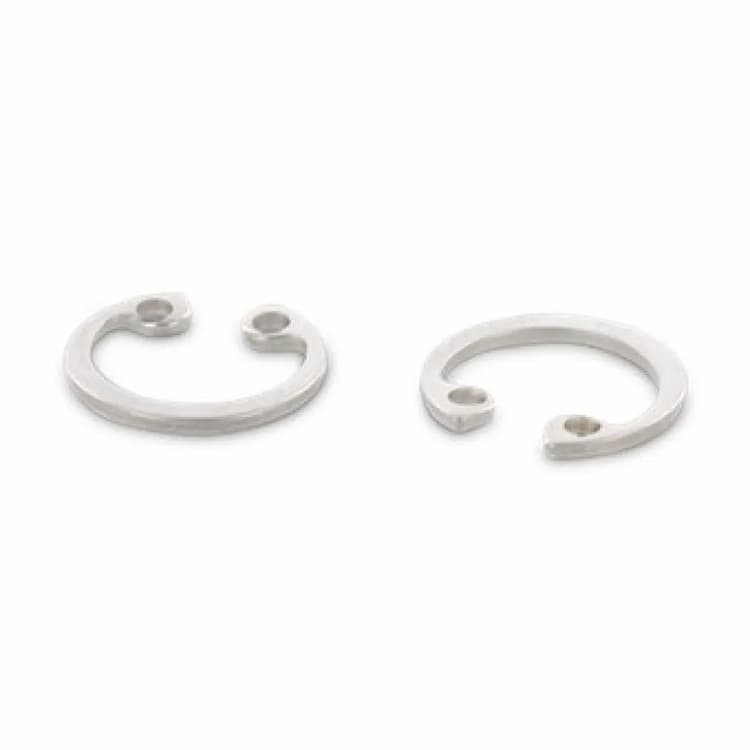

Кольцо d100х3, DIN 472 стопорное внутреннее, нержавеющая сталь А4 (1.4122)
Стопорное кольцо DIN 472 предназначено для установки в отверстия. Оно плотно фиксируется во внутренней канавке корпуса, удерживая подшипники и другие элементы от продольного перемещения. Аналоги стандарта: ГОСТ 13943-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров.
Конструкция и применение
Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. Внутренняя конструкция изделия предназначена для монтажа в посадочные отверстия, создавая надежный упорный бортик внутри корпуса детали. Изделие предназначено для внутреннего монтажа в посадочные отверстия и корпуса деталей.
Технические характеристики
Основные геометрические параметры кольца: внутренний диаметр 100 мм, толщина 3 мм. Кислотостойкая сталь А4 содержит молибден, что делает кольцо неуязвимым для морской воды и агрессивных сред.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.

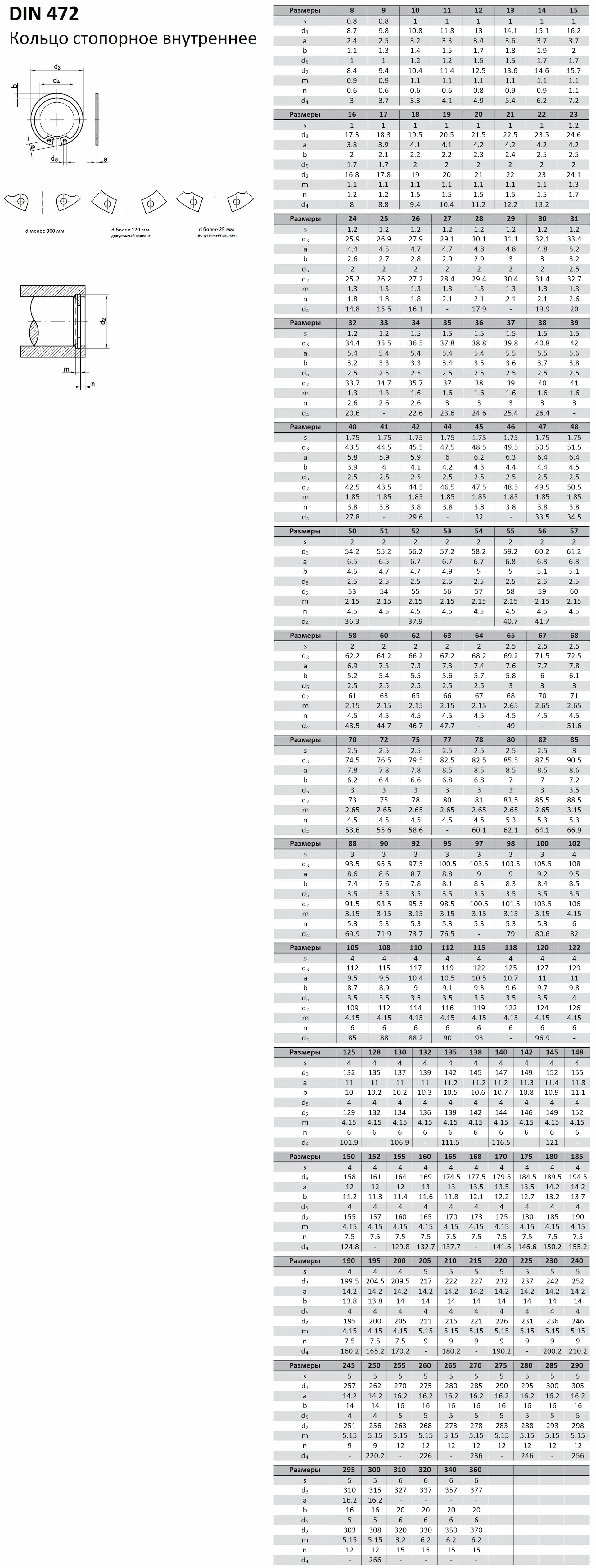

| DIN | ГОСТ |
|---|---|
| DIN 472 | ГОСТ 13943-86 |
| Диаметр отверстия | Толщина кольца | Наружный диаметр кольца | Ширина ушка | max. ширина кольца | Диаметр отверстия | Диаметр канавки | Ширина канавки | Высота кромки | Диаметр окружности |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 0,8 | 8,7 | 2,4 | 1,1 | 1 | 8,4 | 0,9 | 0,6 | 3 |
| 9 | 0,8 | 9,8 | 2,5 | 1,3 | 1 | 9,4 | 0,9 | 0,6 | 3,3 |
| 10 | 1 | 10,8 | 3,2 | 1,4 | 1,2 | 10,4 | 1,1 | 0,6 | 3,7 |
| 11 | 1 | 11,8 | 3,3 | 1,5 | 1,2 | 11,4 | 1,1 | 0,6 | 4,1 |
| 12 | 1 | 13 | 3,4 | 1,7 | 1,5 | 12,5 | 1,1 | 0,8 | 4,9 |
| 13 | 1 | 14,1 | 3,6 | 1,8 | 1,5 | 13,6 | 1,1 | 0,9 | 5,4 |
| 14 | 1 | 15,1 | 3,7 | 1,9 | 1,7 | 14,6 | 1,1 | 0,9 | 6,2 |
| 15 | 1 | 16,2 | 3,7 | 2 | 1,7 | 15,7 | 1,1 | 1,1 | 7,2 |
| 16 | 1 | 17,3 | 3,8 | 2 | 1,7 | 16,8 | 1,1 | 1,2 | 8 |
| 17 | 1 | 18,3 | 3,9 | 2,1 | 1,7 | 17,8 | 1,1 | 1,2 | 8,8 |
| 18 | 1 | 19,5 | 4,1 | 2,2 | 2 | 19 | 1,1 | 1,5 | 9,4 |
| 19 | 1 | 20,5 | 4,1 | 2,2 | 2 | 20 | 1,1 | 1,5 | 10,4 |
| 20 | 1 | 21,5 | 4,2 | 2,3 | 2 | 21 | 1,1 | 1,5 | 11,2 |
| 21 | 1 | 22,5 | 4,2 | 2,4 | 2 | 22 | 1,1 | 1,5 | 12,2 |
| 22 | 1 | 23,5 | 4,2 | 2,5 | 2 | 23 | 1,1 | 1,5 | 13,2 |
| 24 | 1,2 | 25,9 | 4,4 | 2,6 | 2 | 25,2 | 1,3 | 1,8 | 14,8 |
| 25 | 1,2 | 26,9 | 4,5 | 2,7 | 2 | 26,2 | 1,3 | 1,8 | 15,5 |
| 26 | 1,2 | 27,9 | 4,7 | 2,8 | 2 | 27,2 | 1,3 | 1,8 | 16,1 |
| 28 | 1,2 | 30,1 | 4,8 | 2,9 | 2 | 29,4 | 1,3 | 2,1 | 17,9 |
| 30 | 1,2 | 32,1 | 4,8 | 3 | 2 | 31,4 | 1,3 | 2,1 | 19,9 |
| 31 | 1,2 | 33,4 | 5,2 | 3,2 | 2,5 | 32,7 | 1,3 | 2,6 | 20 |
| 32 | 1,2 | 34,4 | 5,4 | 3,2 | 2,5 | 33,7 | 1,3 | 2,6 | 20,6 |
| 34 | 1,5 | 35,5 | 5,4 | 3,3 | 2,5 | 35,7 | 1,6 | 2,6 | 22,6 |
| 35 | 1,5 | 37,8 | 5,4 | 3,4 | 2,5 | 37 | 1,6 | 3 | 23,6 |
| 36 | 1,5 | 38,8 | 5,4 | 3,5 | 2,5 | 38 | 1,6 | 3 | 24,6 |
| 37 | 1,5 | 39,8 | 5,5 | 3,6 | 2,5 | 39 | 1,6 | 3 | 25,4 |
| 38 | 1,5 | 40,8 | 5,5 | 3,7 | 2,5 | 40 | 1,6 | 3 | 26,4 |
| 40 | 1,75 | 43,5 | 5,8 | 3,9 | 2,5 | 42,5 | 1,85 | 3,8 | 27,8 |
| 42 | 1,75 | 45,5 | 5,9 | 4,1 | 2,5 | 44,5 | 1,85 | 3,8 | 29,6 |
| 45 | 1,75 | 48,5 | 6,2 | 4,3 | 2,5 | 47,5 | 1,85 | 3,8 | 32 |
| 47 | 1,75 | 50,5 | 6,4 | 4,4 | 2,5 | 49,5 | 1,85 | 3,8 | 33,5 |
| 48 | 1,75 | 51,5 | 6,4 | 4,5 | 2,5 | 50,5 | 1,85 | 3,8 | 34,5 |
| 50 | 2 | 54,2 | 6,5 | 4,6 | 2,5 | 53 | 2,15 | 4,5 | 36,3 |
| 52 | 2 | 56,2 | 6,7 | 4,7 | 2,5 | 55 | 2,15 | 4,5 | 37,9 |
| 55 | 2 | 59,2 | 6,8 | 5 | 2,5 | 58 | 2,15 | 4,5 | 40,7 |
| 56 | 2 | 60,2 | 6,8 | 5,1 | 2,5 | 59 | 2,15 | 4,5 | 41,7 |
| 58 | 2 | 62,2 | 6,9 | 5,2 | 2,5 | 61 | 2,15 | 4,5 | 43,5 |
| 60 | 2 | 64,2 | 7,3 | 5,4 | 2,5 | 63 | 2,15 | 4,5 | 44,7 |
| 62 | 2 | 66,2 | 7,3 | 5,5 | 2,5 | 65 | 2,15 | 4,5 | 46,7 |
| 63 | 2 | 67,2 | 7,3 | 5,6 | 2,5 | 66 | 2,15 | 4,5 | 47,7 |
| 65 | 2,5 | 69,2 | 7,6 | 5,8 | 3 | 68 | 2,65 | 4,5 | 49 |
| 68 | 2,5 | 72,5 | 7,8 | 6,1 | 3 | 71 | 2,65 | 4,5 | 51,6 |
| 70 | 2,5 | 74,5 | 7,8 | 6,2 | 3 | 73 | 2,65 | 4,5 | 53,6 |
| 72 | 2,5 | 76,5 | 7,8 | 6,4 | 3 | 75 | 2,65 | 4,5 | 55,6 |
| 75 | 2,5 | 79,5 | 7,8 | 6,6 | 3 | 78 | 2,65 | 4,5 | 58,6 |
| 78 | 2,5 | 82,5 | 8,5 | 6,8 | 3 | 81 | 2,65 | 4,5 | 60,1 |
| 80 | 2,5 | 82,5 | 8,5 | 7 | 3 | 83,5 | 2,65 | 5,3 | 62,1 |
| 82 | 2,5 | 87,5 | 8,5 | 7 | 3 | 85,5 | 2,65 | 5,3 | 64,1 |
| 85 | 3 | 90,5 | 8,6 | 7,2 | 3,5 | 88,5 | 3,15 | 5,3 | 66,9 |
| 88 | 3 | 93,5 | 8,6 | 7,4 | 3,5 | 91,5 | 3,15 | 5,3 | 69,9 |
| 90 | 3 | 95,5 | 8,6 | 7,6 | 3,5 | 93,5 | 3,15 | 5,3 | 71,9 |
| 92 | 3 | 97,5 | 8,7 | 7,8 | 3,5 | 95,5 | 3,15 | 5,3 | 73,7 |
| 95 | 3 | 100,5 | 8,8 | 8,1 | 3,5 | 98,5 | 3,15 | 5,3 | 76,5 |
| 98 | 3 | 103,5 | 9 | 8,3 | 3,5 | 101,5 | 3,15 | 5,3 | 79 |
| 100 | 3 | 105,5 | 9,2 | 8,4 | 3,5 | 103,5 | 3,15 | 5,3 | 80,6 |
| 102 | 4 | 108 | 9,5 | 8,5 | 3,5 | 106 | 4,15 | 6 | 82 |
| 105 | 4 | 112 | 9,5 | 8,7 | 3,5 | 109 | 4,15 | 6 | 85 |
| 108 | 4 | 115 | 9,5 | 8,9 | 3,5 | 112 | 4,15 | 6 | 88 |
| 110 | 4 | 117 | 10,4 | 9 | 3,5 | 114 | 4,15 | 6 | 88,2 |
| 112 | 4 | 119 | 10,5 | 9,1 | 3,5 | 116 | 4,15 | 6 | 90 |
| 115 | 4 | 122 | 10,5 | 9,3 | 3,5 | 119 | 4,15 | 6 | 93 |
| 120 | 4 | 127 | 11 | 9,7 | 3,5 | 124 | 4,15 | 6 | 96,9 |
| 125 | 4 | 132 | 11 | 10 | 4 | 129 | 4,15 | 6 | 101,9 |
| 130 | 4 | 137 | 11 | 10,2 | 4 | 134 | 4,15 | 6 | 106,9 |
| 135 | 4 | 142 | 11,2 | 10,5 | 4 | 139 | 4,15 | 6 | 111,5 |
| 140 | 4 | 147 | 11,2 | 10,7 | 4 | 144 | 4,15 | 6 | 116,5 |
| 145 | 4 | 152 | 11,4 | 10,9 | 4 | 149 | 4,15 | 6 | 121 |
| 150 | 4 | 158 | 12 | 11,2 | 4 | 155 | 4,15 | 7,5 | 124,8 |
| 155 | 4 | 164 | 12 | 11,4 | 4 | 160 | 4,15 | 7,5 | 129,8 |
| 160 | 4 | 169 | 13 | 11,6 | 4 | 165 | 4,15 | 7,5 | 132,7 |
| 165 | 4 | 174,5 | 13 | 11,8 | 4 | 170 | 4,15 | 7,5 | 137,7 |
| 170 | 4 | 179,5 | 13,5 | 12,2 | 4 | 175 | 4,15 | 7,5 | 141,6 |
| 175 | 4 | 184,5 | 13,5 | 12,7 | 4 | 180 | 4,15 | 7,5 | 146,6 |
| 180 | 4 | 189,5 | 14,2 | 13,2 | 4 | 185 | 4,15 | 7,5 | 150,2 |
| 185 | 4 | 194,5 | 14,2 | 13,7 | 4 | 190 | 4,15 | 7,5 | 155,2 |
| 190 | 4 | 199,5 | 14,2 | 13,8 | 4 | 195 | 4,15 | 7,5 | 160,2 |
| 195 | 4 | 204,5 | 14,2 | 13,8 | 4 | 200 | 4,15 | 7,5 | 165,2 |
| 200 | 4 | 209,5 | 14,2 | 14 | 4 | 205 | 4,15 | 7,5 | 170,2 |
| 210 | 5 | 222 | 14,2 | 14 | 4 | 216 | 5,15 | 9 | 180,2 |
| 220 | 5 | 232 | 14,2 | 14 | 4 | 226 | 5,15 | 9 | 190,2 |
| 230 | 5 | 242 | 14,2 | 14 | 4 | 236 | 5,15 | 9 | 200,2 |
| 240 | 5 | 252 | 14,2 | 14 | 4 | 246 | 5,15 | 9 | 210,2 |
| 250 | 5 | 262 | 14,2 | 14 | 4 | 256 | 5,15 | 9 | 220,2 |
| 260 | 5 | 275 | 16,2 | 16 | 5 | 268 | 5,15 | 12 | 226 |
| 270 | 5 | 285 | 16,2 | 16 | 5 | 278 | 5,15 | 12 | 236 |
| 280 | 5 | 295 | 16,2 | 16 | 5 | 288 | 5,15 | 12 | 246 |
| 290 | 5 | 305 | 16,2 | 16 | 5 | 298 | 5,15 | 12 | 256 |
| 300 | 5 | 315 | 16,2 | 16 | 5 | 308 | 5,15 | 12 | 266 |
