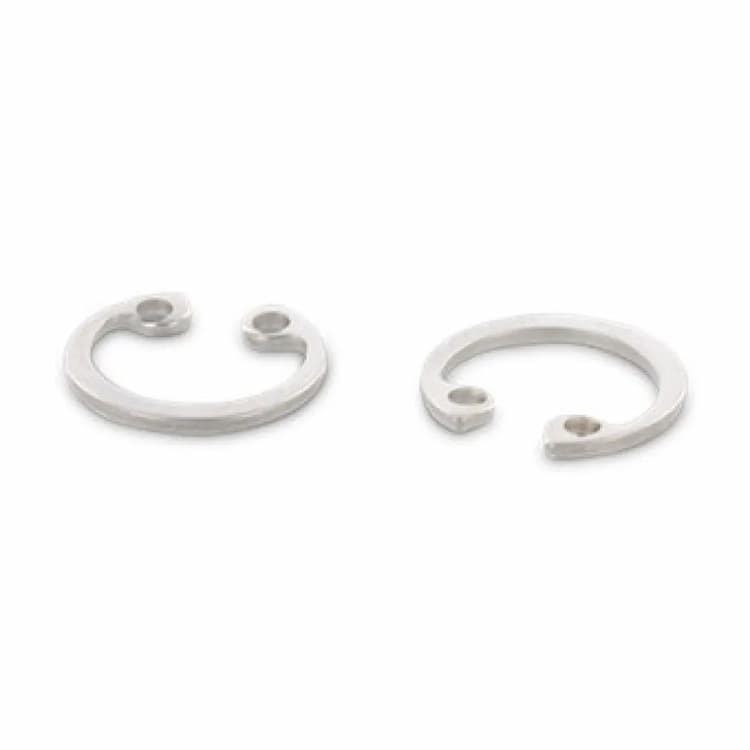

Кольцо d120х4, DIN 472 стопорное внутреннее, нержавеющая сталь А1 (1.4310)

Name: Кольцо d120х4, DIN 472 стопорное внутреннее, нержавеющая сталь А1 (1.4310)
SKU: VK-9199785
Rating: 5 (44881 reviews)

Арт: VK-9199785

Внутренний диаметр, мм

105 110 115120125 130 135 140 150

Толщина, мм

Вид изделия

Кольцо

DIN

472

ГОСТ

13943-86

Материал

Нержавеющая сталь

В наличии 44 шт

13 271 ₽

Оптовые цены для юр.лиц

Самовывоз

Сегодня
После подтверждения готовности заказа

По Санкт-Петербургу и Лен. области

На следующий рабочий день
Бесплатно при заказе от 5 000 ₽

По Москве и Московской области

2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽

Доставка по России

2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона

Описание

Стопорное кольцо DIN 472 предназначено для установки в отверстия. Оно плотно фиксируется во внутренней канавке корпуса, удерживая подшипники и другие элементы от продольного перемещения. Аналоги стандарта: ГОСТ 13943-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров.

Конструкция и применение

Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. Внутренняя конструкция изделия предназначена для монтажа в посадочные отверстия, создавая надежный упорный бортик внутри корпуса детали. Изделие предназначено для внутреннего монтажа в посадочные отверстия и корпуса деталей.

Технические характеристики

Основные геометрические параметры кольца: внутренний диаметр 120 мм, толщина 4 мм. Сталь А1 обладает хорошей обрабатываемостью и используется для прецизионных деталей, требующих высокой точности размеров.

Рекомендации по монтажу

Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.

Характеристики

Вид изделия

Кольцо

DIN

472

ГОСТ

13943-86

Материал

Нержавеющая сталь

Маркировка нержавеющей стали

А1

Внутренний диаметр, мм

120

Толщина, мм

Тип кольца/шайбы

Стопорный

Конструкционная особенность

Внутренняя, Для отверстия

Категория товара

Крепеж

Соответствие стандартов

DIN	ГОСТ
DIN 472	ГОСТ 13943-86

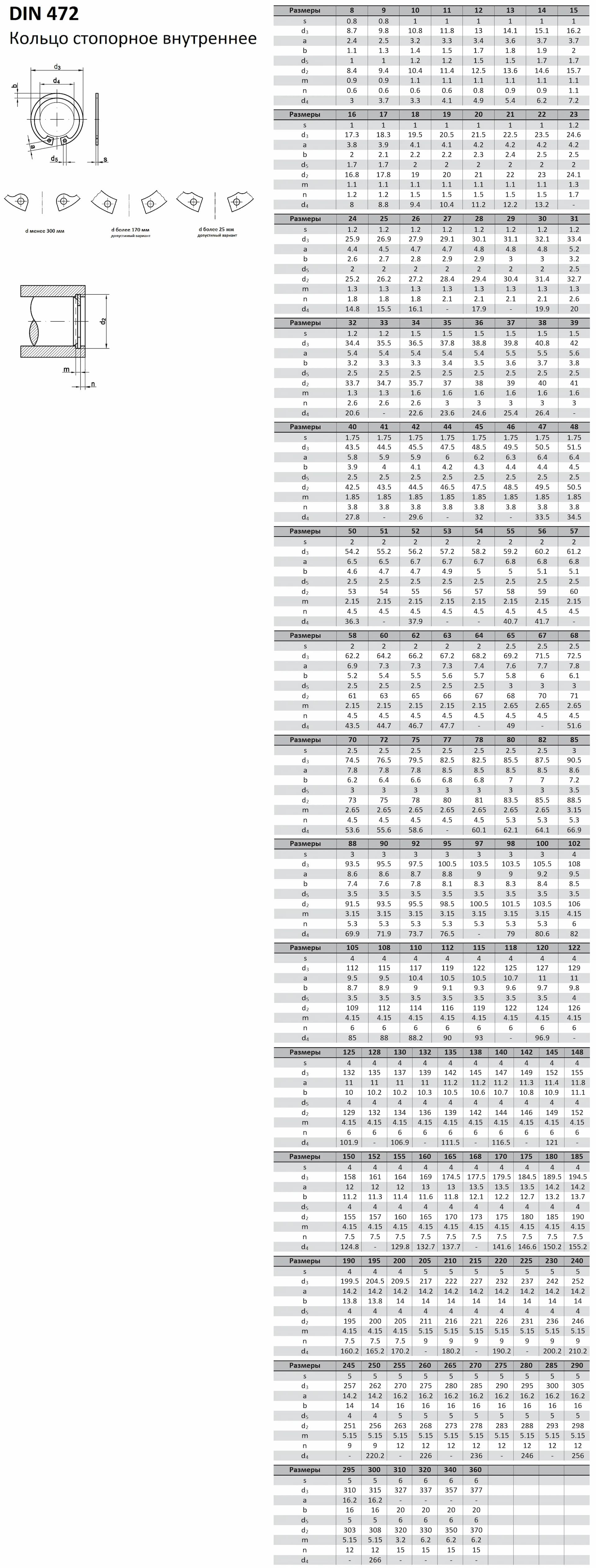

Подробнее о стандарте DIN 472: чертёж, размеры, аналоги Скачать техническое описание (PDF)

Таблица размеров DIN 472

Диаметр отверстия	Толщина кольца	Наружный диаметр кольца	Ширина ушка	max. ширина кольца	Диаметр отверстия	Диаметр канавки	Ширина канавки	Высота кромки	Диаметр окружности
8	0,8	8,7	2,4	1,1	1	8,4	0,9	0,6	3
9	0,8	9,8	2,5	1,3	1	9,4	0,9	0,6	3,3
10	1	10,8	3,2	1,4	1,2	10,4	1,1	0,6	3,7
11	1	11,8	3,3	1,5	1,2	11,4	1,1	0,6	4,1
12	1	13	3,4	1,7	1,5	12,5	1,1	0,8	4,9
13	1	14,1	3,6	1,8	1,5	13,6	1,1	0,9	5,4
14	1	15,1	3,7	1,9	1,7	14,6	1,1	0,9	6,2
15	1	16,2	3,7	2	1,7	15,7	1,1	1,1	7,2
16	1	17,3	3,8	2	1,7	16,8	1,1	1,2	8
17	1	18,3	3,9	2,1	1,7	17,8	1,1	1,2	8,8
18	1	19,5	4,1	2,2	2	19	1,1	1,5	9,4
19	1	20,5	4,1	2,2	2	20	1,1	1,5	10,4
20	1	21,5	4,2	2,3	2	21	1,1	1,5	11,2
21	1	22,5	4,2	2,4	2	22	1,1	1,5	12,2
22	1	23,5	4,2	2,5	2	23	1,1	1,5	13,2
24	1,2	25,9	4,4	2,6	2	25,2	1,3	1,8	14,8
25	1,2	26,9	4,5	2,7	2	26,2	1,3	1,8	15,5
26	1,2	27,9	4,7	2,8	2	27,2	1,3	1,8	16,1
28	1,2	30,1	4,8	2,9	2	29,4	1,3	2,1	17,9
30	1,2	32,1	4,8	3	2	31,4	1,3	2,1	19,9
31	1,2	33,4	5,2	3,2	2,5	32,7	1,3	2,6	20
32	1,2	34,4	5,4	3,2	2,5	33,7	1,3	2,6	20,6
34	1,5	35,5	5,4	3,3	2,5	35,7	1,6	2,6	22,6
35	1,5	37,8	5,4	3,4	2,5	37	1,6	3	23,6
36	1,5	38,8	5,4	3,5	2,5	38	1,6	3	24,6
37	1,5	39,8	5,5	3,6	2,5	39	1,6	3	25,4
38	1,5	40,8	5,5	3,7	2,5	40	1,6	3	26,4
40	1,75	43,5	5,8	3,9	2,5	42,5	1,85	3,8	27,8
42	1,75	45,5	5,9	4,1	2,5	44,5	1,85	3,8	29,6
45	1,75	48,5	6,2	4,3	2,5	47,5	1,85	3,8	32
47	1,75	50,5	6,4	4,4	2,5	49,5	1,85	3,8	33,5
48	1,75	51,5	6,4	4,5	2,5	50,5	1,85	3,8	34,5
50	2	54,2	6,5	4,6	2,5	53	2,15	4,5	36,3
52	2	56,2	6,7	4,7	2,5	55	2,15	4,5	37,9
55	2	59,2	6,8	5	2,5	58	2,15	4,5	40,7
56	2	60,2	6,8	5,1	2,5	59	2,15	4,5	41,7
58	2	62,2	6,9	5,2	2,5	61	2,15	4,5	43,5
60	2	64,2	7,3	5,4	2,5	63	2,15	4,5	44,7
62	2	66,2	7,3	5,5	2,5	65	2,15	4,5	46,7
63	2	67,2	7,3	5,6	2,5	66	2,15	4,5	47,7
65	2,5	69,2	7,6	5,8	3	68	2,65	4,5	49
68	2,5	72,5	7,8	6,1	3	71	2,65	4,5	51,6
70	2,5	74,5	7,8	6,2	3	73	2,65	4,5	53,6
72	2,5	76,5	7,8	6,4	3	75	2,65	4,5	55,6
75	2,5	79,5	7,8	6,6	3	78	2,65	4,5	58,6
78	2,5	82,5	8,5	6,8	3	81	2,65	4,5	60,1
80	2,5	82,5	8,5	7	3	83,5	2,65	5,3	62,1
82	2,5	87,5	8,5	7	3	85,5	2,65	5,3	64,1
85	3	90,5	8,6	7,2	3,5	88,5	3,15	5,3	66,9
88	3	93,5	8,6	7,4	3,5	91,5	3,15	5,3	69,9
90	3	95,5	8,6	7,6	3,5	93,5	3,15	5,3	71,9
92	3	97,5	8,7	7,8	3,5	95,5	3,15	5,3	73,7
95	3	100,5	8,8	8,1	3,5	98,5	3,15	5,3	76,5
98	3	103,5	9	8,3	3,5	101,5	3,15	5,3	79
100	3	105,5	9,2	8,4	3,5	103,5	3,15	5,3	80,6
102	4	108	9,5	8,5	3,5	106	4,15	6	82
105	4	112	9,5	8,7	3,5	109	4,15	6	85
108	4	115	9,5	8,9	3,5	112	4,15	6	88
110	4	117	10,4	9	3,5	114	4,15	6	88,2
112	4	119	10,5	9,1	3,5	116	4,15	6	90
115	4	122	10,5	9,3	3,5	119	4,15	6	93
120	4	127	11	9,7	3,5	124	4,15	6	96,9
125	4	132	11	10	4	129	4,15	6	101,9
130	4	137	11	10,2	4	134	4,15	6	106,9
135	4	142	11,2	10,5	4	139	4,15	6	111,5
140	4	147	11,2	10,7	4	144	4,15	6	116,5
145	4	152	11,4	10,9	4	149	4,15	6	121
150	4	158	12	11,2	4	155	4,15	7,5	124,8
155	4	164	12	11,4	4	160	4,15	7,5	129,8
160	4	169	13	11,6	4	165	4,15	7,5	132,7
165	4	174,5	13	11,8	4	170	4,15	7,5	137,7
170	4	179,5	13,5	12,2	4	175	4,15	7,5	141,6
175	4	184,5	13,5	12,7	4	180	4,15	7,5	146,6
180	4	189,5	14,2	13,2	4	185	4,15	7,5	150,2
185	4	194,5	14,2	13,7	4	190	4,15	7,5	155,2
190	4	199,5	14,2	13,8	4	195	4,15	7,5	160,2
195	4	204,5	14,2	13,8	4	200	4,15	7,5	165,2
200	4	209,5	14,2	14	4	205	4,15	7,5	170,2
210	5	222	14,2	14	4	216	5,15	9	180,2
220	5	232	14,2	14	4	226	5,15	9	190,2
230	5	242	14,2	14	4	236	5,15	9	200,2
240	5	252	14,2	14	4	246	5,15	9	210,2
250	5	262	14,2	14	4	256	5,15	9	220,2
260	5	275	16,2	16	5	268	5,15	12	226
270	5	285	16,2	16	5	278	5,15	12	236
280	5	295	16,2	16	5	288	5,15	12	246
290	5	305	16,2	16	5	298	5,15	12	256
300	5	315	16,2	16	5	308	5,15	12	266
