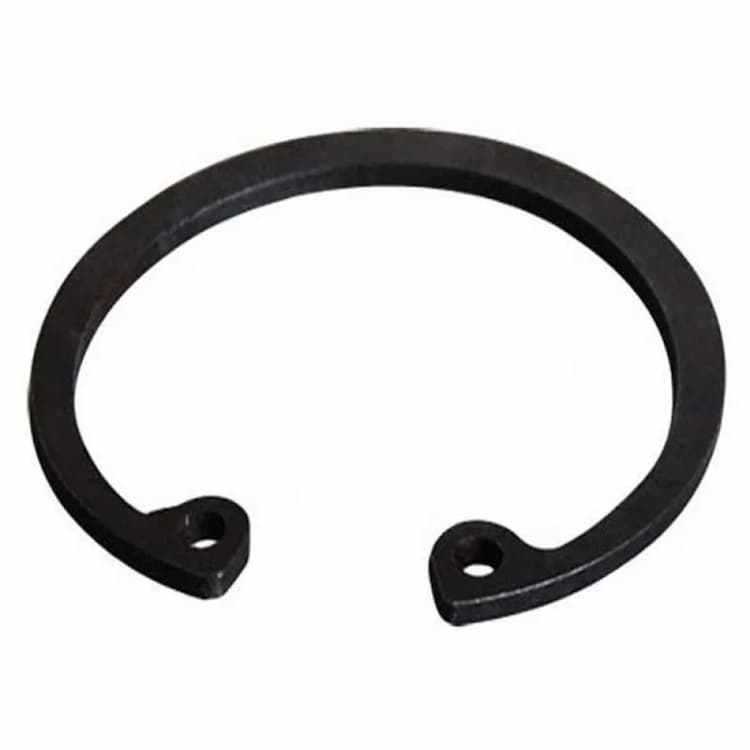

Кольцо d37х1.5, DIN 472 стопорное внутреннее
Срок поставки 1-4 дня.
Сегодня
После подтверждения готовности заказа
На следующий рабочий день
Бесплатно при заказе от 5 000 ₽
2–3 рабочих дня
Бесплатно при заказе от 30 000 ₽
2–4 рабочих дня
В ПВЗ или курьером; стоимость зависит от региона
Стопорное кольцо DIN 472 предназначено для установки в отверстия. Оно плотно фиксируется во внутренней канавке корпуса, удерживая подшипники и другие элементы от продольного перемещения. Аналоги стандарта: ГОСТ 13943-86. При замене между различными стандартами рекомендуется сверять номинальные и предельные размеры посадочных мест (диаметры, ширину проточек/посадочных канавок) и толщину изделий, поскольку они могут незначительно отличаться даже при совпадении обозначений типоразмеров.
Конструкция и применение
Данное кольцо выполняет функцию осевого стопорения, блокируя перемещение деталей вдоль оси вращения. Внутренняя конструкция изделия предназначена для монтажа в посадочные отверстия, создавая надежный упорный бортик внутри корпуса детали. Изделие предназначено для внутреннего монтажа в посадочные отверстия и корпуса деталей.
Технические характеристики
Основные геометрические параметры кольца: внутренний диаметр 37 мм, толщина 1.5 мм. Изготовлено из качественной конструкционной или пружинной стали. Материал обладает высоким пределом упругости, что важно для сохранения формы кольца после монтажа.
Защитное покрытие
Химическое оксидирование (воронение) создает защитную пленку, которая в сочетании с промасливанием защищает кольцо от коррозии при хранении.
Рекомендации по монтажу
Монтаж рекомендуется производить с помощью специальных съемников (щипцов), чтобы избежать чрезмерной деформации кольца при установке.

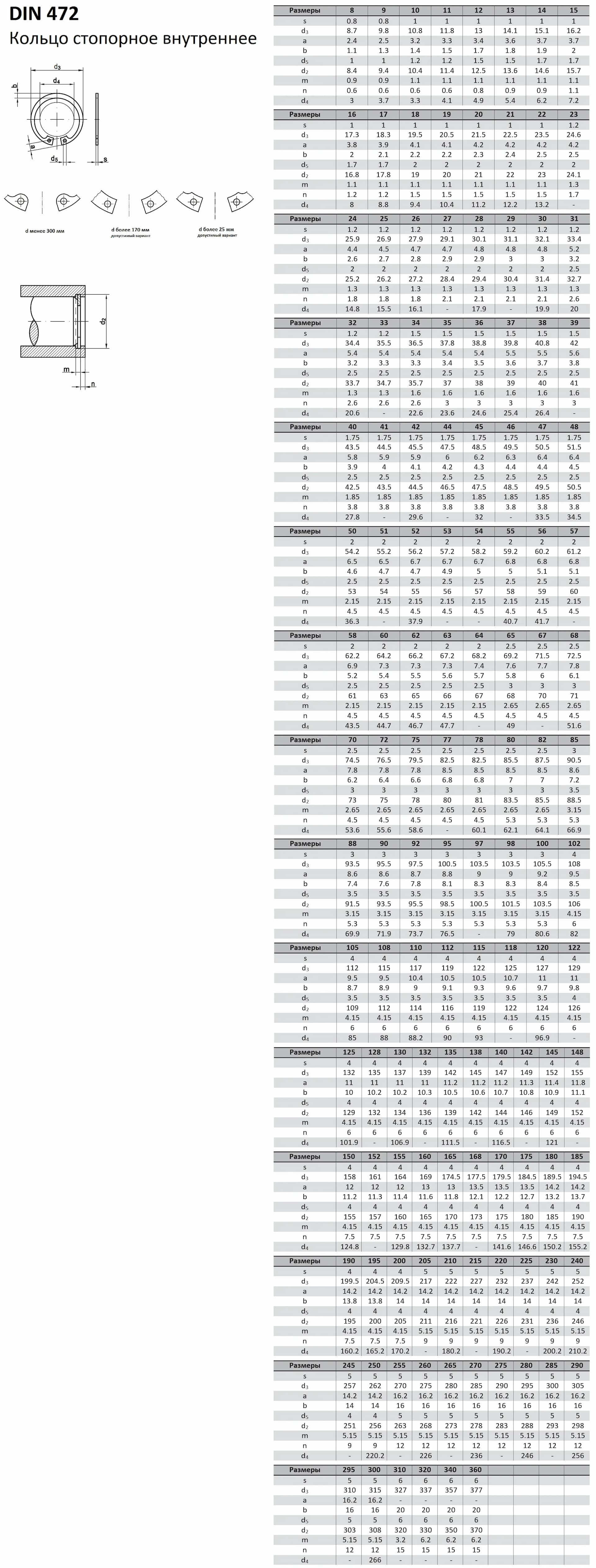

| DIN | ГОСТ |
|---|---|
| DIN 472 | ГОСТ 13943-86 |
| Диаметр отверстия | Толщина кольца | Наружный диаметр кольца | Ширина ушка | max. ширина кольца | Диаметр отверстия | Диаметр канавки | Ширина канавки | Высота кромки | Диаметр окружности |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 0,8 | 8,7 | 2,4 | 1,1 | 1 | 8,4 | 0,9 | 0,6 | 3 |
| 9 | 0,8 | 9,8 | 2,5 | 1,3 | 1 | 9,4 | 0,9 | 0,6 | 3,3 |
| 10 | 1 | 10,8 | 3,2 | 1,4 | 1,2 | 10,4 | 1,1 | 0,6 | 3,7 |
| 11 | 1 | 11,8 | 3,3 | 1,5 | 1,2 | 11,4 | 1,1 | 0,6 | 4,1 |
| 12 | 1 | 13 | 3,4 | 1,7 | 1,5 | 12,5 | 1,1 | 0,8 | 4,9 |
| 13 | 1 | 14,1 | 3,6 | 1,8 | 1,5 | 13,6 | 1,1 | 0,9 | 5,4 |
| 14 | 1 | 15,1 | 3,7 | 1,9 | 1,7 | 14,6 | 1,1 | 0,9 | 6,2 |
| 15 | 1 | 16,2 | 3,7 | 2 | 1,7 | 15,7 | 1,1 | 1,1 | 7,2 |
| 16 | 1 | 17,3 | 3,8 | 2 | 1,7 | 16,8 | 1,1 | 1,2 | 8 |
| 17 | 1 | 18,3 | 3,9 | 2,1 | 1,7 | 17,8 | 1,1 | 1,2 | 8,8 |
| 18 | 1 | 19,5 | 4,1 | 2,2 | 2 | 19 | 1,1 | 1,5 | 9,4 |
| 19 | 1 | 20,5 | 4,1 | 2,2 | 2 | 20 | 1,1 | 1,5 | 10,4 |
| 20 | 1 | 21,5 | 4,2 | 2,3 | 2 | 21 | 1,1 | 1,5 | 11,2 |
| 21 | 1 | 22,5 | 4,2 | 2,4 | 2 | 22 | 1,1 | 1,5 | 12,2 |
| 22 | 1 | 23,5 | 4,2 | 2,5 | 2 | 23 | 1,1 | 1,5 | 13,2 |
| 24 | 1,2 | 25,9 | 4,4 | 2,6 | 2 | 25,2 | 1,3 | 1,8 | 14,8 |
| 25 | 1,2 | 26,9 | 4,5 | 2,7 | 2 | 26,2 | 1,3 | 1,8 | 15,5 |
| 26 | 1,2 | 27,9 | 4,7 | 2,8 | 2 | 27,2 | 1,3 | 1,8 | 16,1 |
| 28 | 1,2 | 30,1 | 4,8 | 2,9 | 2 | 29,4 | 1,3 | 2,1 | 17,9 |
| 30 | 1,2 | 32,1 | 4,8 | 3 | 2 | 31,4 | 1,3 | 2,1 | 19,9 |
| 31 | 1,2 | 33,4 | 5,2 | 3,2 | 2,5 | 32,7 | 1,3 | 2,6 | 20 |
| 32 | 1,2 | 34,4 | 5,4 | 3,2 | 2,5 | 33,7 | 1,3 | 2,6 | 20,6 |
| 34 | 1,5 | 35,5 | 5,4 | 3,3 | 2,5 | 35,7 | 1,6 | 2,6 | 22,6 |
| 35 | 1,5 | 37,8 | 5,4 | 3,4 | 2,5 | 37 | 1,6 | 3 | 23,6 |
| 36 | 1,5 | 38,8 | 5,4 | 3,5 | 2,5 | 38 | 1,6 | 3 | 24,6 |
| 37 | 1,5 | 39,8 | 5,5 | 3,6 | 2,5 | 39 | 1,6 | 3 | 25,4 |
| 38 | 1,5 | 40,8 | 5,5 | 3,7 | 2,5 | 40 | 1,6 | 3 | 26,4 |
| 40 | 1,75 | 43,5 | 5,8 | 3,9 | 2,5 | 42,5 | 1,85 | 3,8 | 27,8 |
| 42 | 1,75 | 45,5 | 5,9 | 4,1 | 2,5 | 44,5 | 1,85 | 3,8 | 29,6 |
| 45 | 1,75 | 48,5 | 6,2 | 4,3 | 2,5 | 47,5 | 1,85 | 3,8 | 32 |
| 47 | 1,75 | 50,5 | 6,4 | 4,4 | 2,5 | 49,5 | 1,85 | 3,8 | 33,5 |
| 48 | 1,75 | 51,5 | 6,4 | 4,5 | 2,5 | 50,5 | 1,85 | 3,8 | 34,5 |
| 50 | 2 | 54,2 | 6,5 | 4,6 | 2,5 | 53 | 2,15 | 4,5 | 36,3 |
| 52 | 2 | 56,2 | 6,7 | 4,7 | 2,5 | 55 | 2,15 | 4,5 | 37,9 |
| 55 | 2 | 59,2 | 6,8 | 5 | 2,5 | 58 | 2,15 | 4,5 | 40,7 |
| 56 | 2 | 60,2 | 6,8 | 5,1 | 2,5 | 59 | 2,15 | 4,5 | 41,7 |
| 58 | 2 | 62,2 | 6,9 | 5,2 | 2,5 | 61 | 2,15 | 4,5 | 43,5 |
| 60 | 2 | 64,2 | 7,3 | 5,4 | 2,5 | 63 | 2,15 | 4,5 | 44,7 |
| 62 | 2 | 66,2 | 7,3 | 5,5 | 2,5 | 65 | 2,15 | 4,5 | 46,7 |
| 63 | 2 | 67,2 | 7,3 | 5,6 | 2,5 | 66 | 2,15 | 4,5 | 47,7 |
| 65 | 2,5 | 69,2 | 7,6 | 5,8 | 3 | 68 | 2,65 | 4,5 | 49 |
| 68 | 2,5 | 72,5 | 7,8 | 6,1 | 3 | 71 | 2,65 | 4,5 | 51,6 |
| 70 | 2,5 | 74,5 | 7,8 | 6,2 | 3 | 73 | 2,65 | 4,5 | 53,6 |
| 72 | 2,5 | 76,5 | 7,8 | 6,4 | 3 | 75 | 2,65 | 4,5 | 55,6 |
| 75 | 2,5 | 79,5 | 7,8 | 6,6 | 3 | 78 | 2,65 | 4,5 | 58,6 |
| 78 | 2,5 | 82,5 | 8,5 | 6,8 | 3 | 81 | 2,65 | 4,5 | 60,1 |
| 80 | 2,5 | 82,5 | 8,5 | 7 | 3 | 83,5 | 2,65 | 5,3 | 62,1 |
| 82 | 2,5 | 87,5 | 8,5 | 7 | 3 | 85,5 | 2,65 | 5,3 | 64,1 |
| 85 | 3 | 90,5 | 8,6 | 7,2 | 3,5 | 88,5 | 3,15 | 5,3 | 66,9 |
| 88 | 3 | 93,5 | 8,6 | 7,4 | 3,5 | 91,5 | 3,15 | 5,3 | 69,9 |
| 90 | 3 | 95,5 | 8,6 | 7,6 | 3,5 | 93,5 | 3,15 | 5,3 | 71,9 |
| 92 | 3 | 97,5 | 8,7 | 7,8 | 3,5 | 95,5 | 3,15 | 5,3 | 73,7 |
| 95 | 3 | 100,5 | 8,8 | 8,1 | 3,5 | 98,5 | 3,15 | 5,3 | 76,5 |
| 98 | 3 | 103,5 | 9 | 8,3 | 3,5 | 101,5 | 3,15 | 5,3 | 79 |
| 100 | 3 | 105,5 | 9,2 | 8,4 | 3,5 | 103,5 | 3,15 | 5,3 | 80,6 |
| 102 | 4 | 108 | 9,5 | 8,5 | 3,5 | 106 | 4,15 | 6 | 82 |
| 105 | 4 | 112 | 9,5 | 8,7 | 3,5 | 109 | 4,15 | 6 | 85 |
| 108 | 4 | 115 | 9,5 | 8,9 | 3,5 | 112 | 4,15 | 6 | 88 |
| 110 | 4 | 117 | 10,4 | 9 | 3,5 | 114 | 4,15 | 6 | 88,2 |
| 112 | 4 | 119 | 10,5 | 9,1 | 3,5 | 116 | 4,15 | 6 | 90 |
| 115 | 4 | 122 | 10,5 | 9,3 | 3,5 | 119 | 4,15 | 6 | 93 |
| 120 | 4 | 127 | 11 | 9,7 | 3,5 | 124 | 4,15 | 6 | 96,9 |
| 125 | 4 | 132 | 11 | 10 | 4 | 129 | 4,15 | 6 | 101,9 |
| 130 | 4 | 137 | 11 | 10,2 | 4 | 134 | 4,15 | 6 | 106,9 |
| 135 | 4 | 142 | 11,2 | 10,5 | 4 | 139 | 4,15 | 6 | 111,5 |
| 140 | 4 | 147 | 11,2 | 10,7 | 4 | 144 | 4,15 | 6 | 116,5 |
| 145 | 4 | 152 | 11,4 | 10,9 | 4 | 149 | 4,15 | 6 | 121 |
| 150 | 4 | 158 | 12 | 11,2 | 4 | 155 | 4,15 | 7,5 | 124,8 |
| 155 | 4 | 164 | 12 | 11,4 | 4 | 160 | 4,15 | 7,5 | 129,8 |
| 160 | 4 | 169 | 13 | 11,6 | 4 | 165 | 4,15 | 7,5 | 132,7 |
| 165 | 4 | 174,5 | 13 | 11,8 | 4 | 170 | 4,15 | 7,5 | 137,7 |
| 170 | 4 | 179,5 | 13,5 | 12,2 | 4 | 175 | 4,15 | 7,5 | 141,6 |
| 175 | 4 | 184,5 | 13,5 | 12,7 | 4 | 180 | 4,15 | 7,5 | 146,6 |
| 180 | 4 | 189,5 | 14,2 | 13,2 | 4 | 185 | 4,15 | 7,5 | 150,2 |
| 185 | 4 | 194,5 | 14,2 | 13,7 | 4 | 190 | 4,15 | 7,5 | 155,2 |
| 190 | 4 | 199,5 | 14,2 | 13,8 | 4 | 195 | 4,15 | 7,5 | 160,2 |
| 195 | 4 | 204,5 | 14,2 | 13,8 | 4 | 200 | 4,15 | 7,5 | 165,2 |
| 200 | 4 | 209,5 | 14,2 | 14 | 4 | 205 | 4,15 | 7,5 | 170,2 |
| 210 | 5 | 222 | 14,2 | 14 | 4 | 216 | 5,15 | 9 | 180,2 |
| 220 | 5 | 232 | 14,2 | 14 | 4 | 226 | 5,15 | 9 | 190,2 |
| 230 | 5 | 242 | 14,2 | 14 | 4 | 236 | 5,15 | 9 | 200,2 |
| 240 | 5 | 252 | 14,2 | 14 | 4 | 246 | 5,15 | 9 | 210,2 |
| 250 | 5 | 262 | 14,2 | 14 | 4 | 256 | 5,15 | 9 | 220,2 |
| 260 | 5 | 275 | 16,2 | 16 | 5 | 268 | 5,15 | 12 | 226 |
| 270 | 5 | 285 | 16,2 | 16 | 5 | 278 | 5,15 | 12 | 236 |
| 280 | 5 | 295 | 16,2 | 16 | 5 | 288 | 5,15 | 12 | 246 |
| 290 | 5 | 305 | 16,2 | 16 | 5 | 298 | 5,15 | 12 | 256 |
| 300 | 5 | 315 | 16,2 | 16 | 5 | 308 | 5,15 | 12 | 266 |
